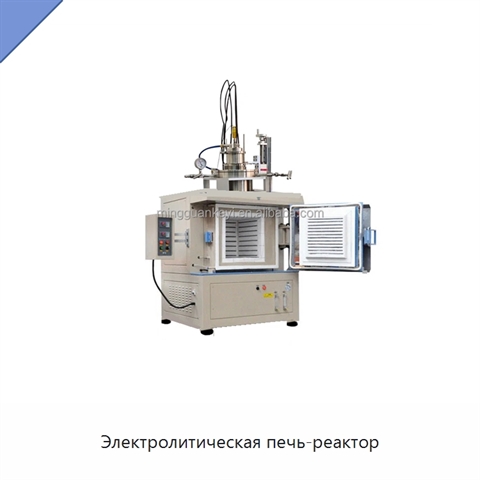

Электролитическая печь-реактор

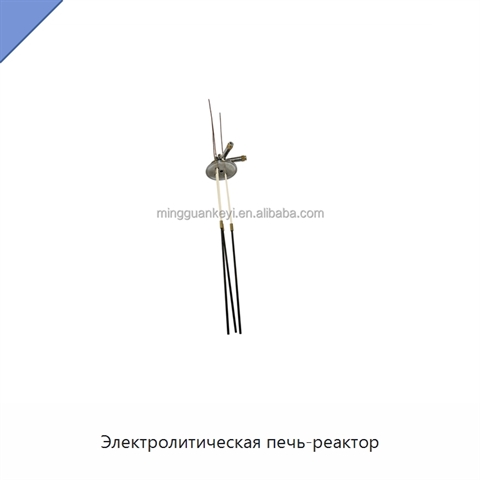

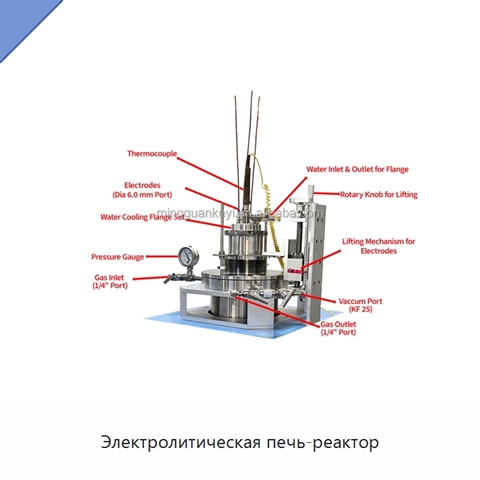

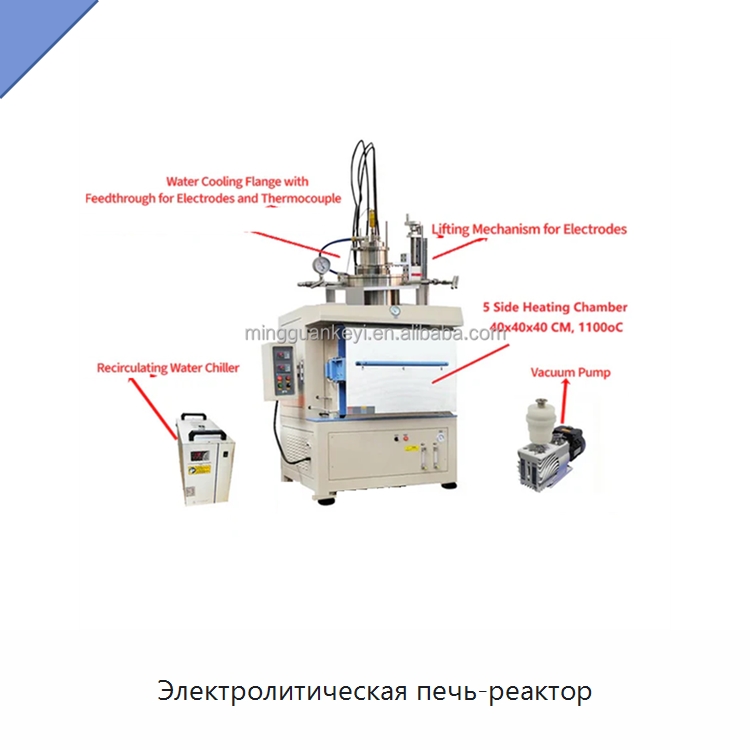

Электролитическая печь-реактор имеет герметичную камеру размером 400 × 400 × 400 мм для контроля атмосферы и нагрев по пяти сторонам; её объём составляет около 64 л. Максимальная рабочая температура — 1100 °C, максимальная длительная — 1000 °C, скорость нагрева — не более 20 °C/мин. Равномерная зона размером 300 × 300 × 300 мм обеспечивает отклонение температуры в пределах ±2 °C. Ручной вертикальный механизм предназначен для загрузки и извлечения электродов через герметичный фланец. Предусмотрены электроды диаметром 12,7 мм, но в комплект они не входят; графитовые электроды доступны по запросу. Графитовый тигель диаметром 300 мм и высотой 300 мм используется как реактор, а кварцевая установочная рама обеспечивает выравнивание электродов. ПИД-регулятор поддерживает автоматическое управление и автоподстройку, точность ±1 °C, 50 программируемых сегментов и блокировки при перегреве или отказе термопары. Термопары типа K предназначены для контроля температуры печи и температуры непосредственно в процессе, при этом второй датчик является дополнительным. Электрический ввод включает три медных гермоввода диаметром 6,35 мм с цилиндрическими медными соединителями для подключения электродов любого типа, а также трубные компрессионные фитинги диаметром 12,7 мм. Избыточное давление составляет менее 0,2068 бар. В комплект входит система водяного охлаждения с расходом 58 л/мин для охлаждения вакуумного фланца и электрода. Дополнительный загрузчик вторичных материалов имеет порт и три зоны вместимостью по 50 мл для загрузки разных материалов во время эксперимента. Дополнительный вакуумный насос используется для циклов откачки и продувки; для давления менее 0,05 торр подходит насос производительностью 156 л/мин или эквивалентный. Кабель питания длиной 3,048 м поставляется без вилки.

Наименование производителя

1100C Max Large Molten Salts Reactor 64L with Moveable Electrodes for High Temperature Electrolysis and Research VEF-1100-64-L
