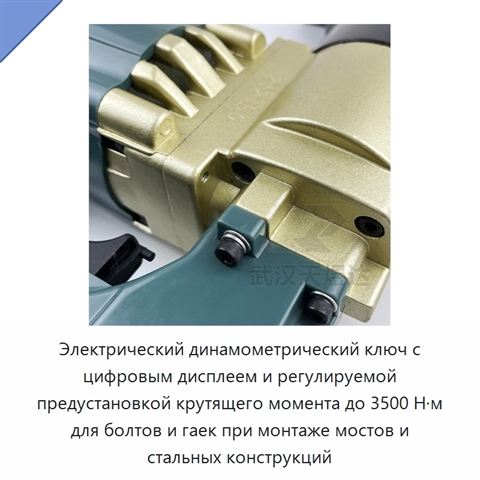

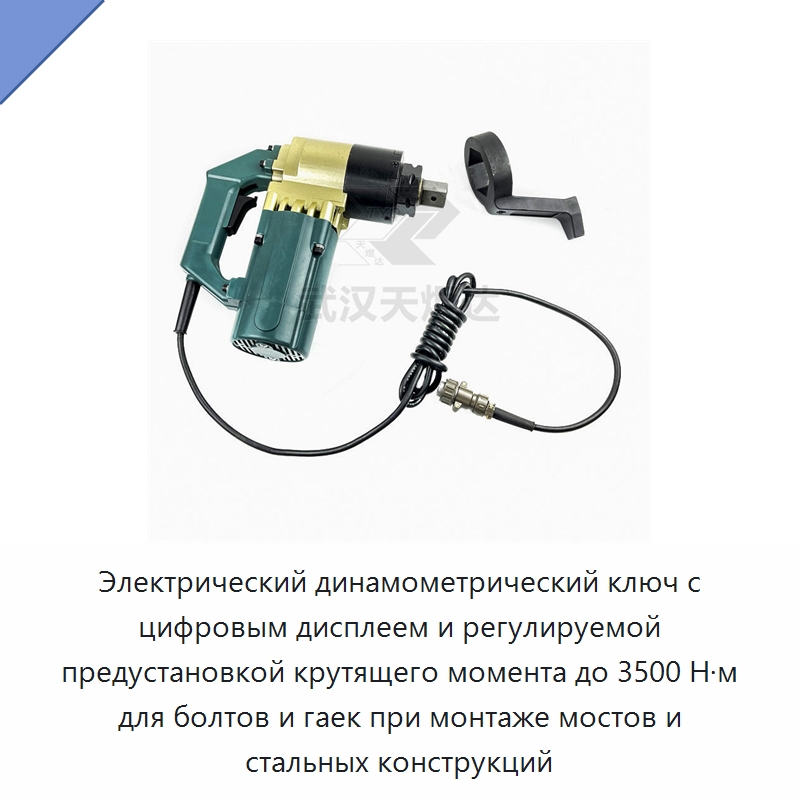

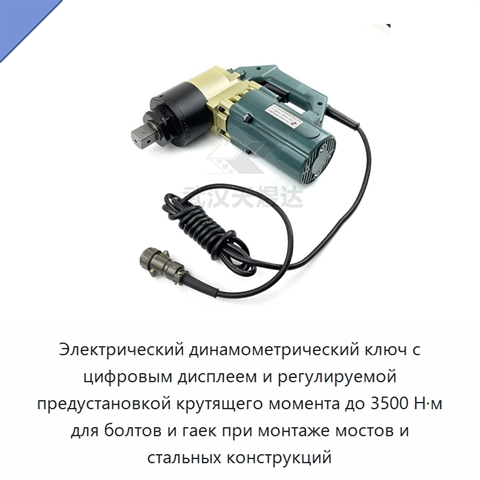

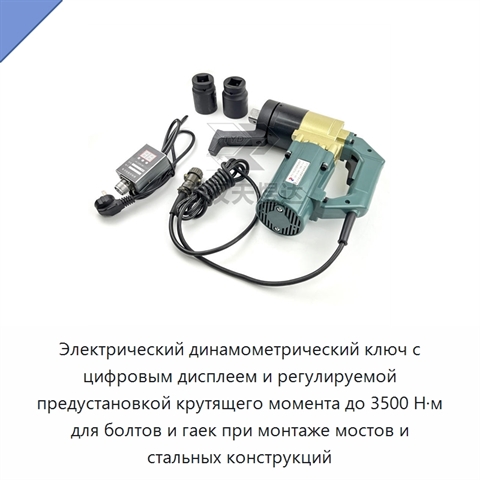

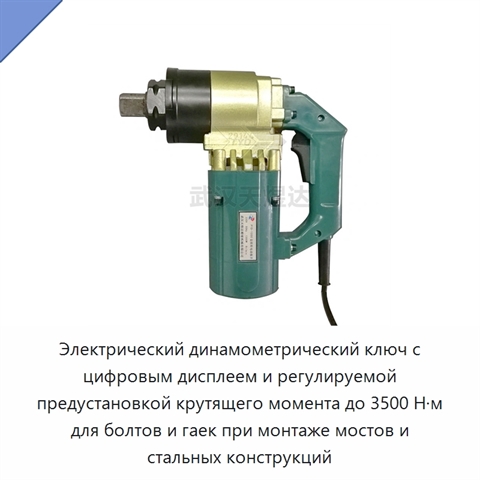

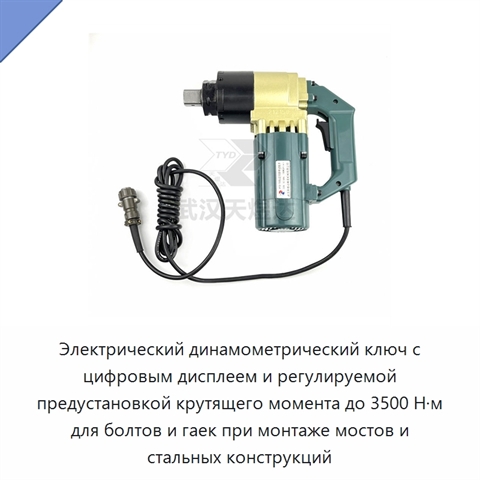

Электрический динамометрический ключ с цифровым дисплеем и регулируемой предустановкой крутящего момента до 3500 Н·м для болтов и гаек при монтаже мостов и стальных конструкций

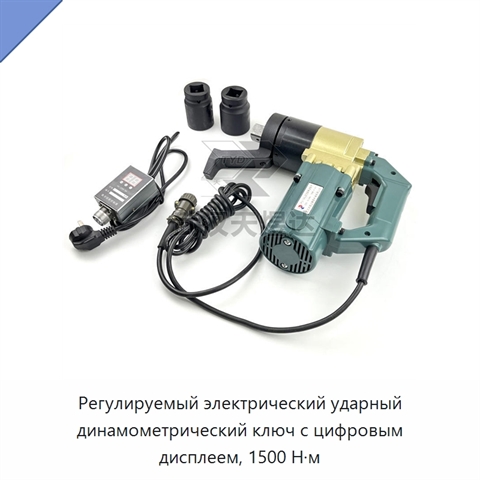

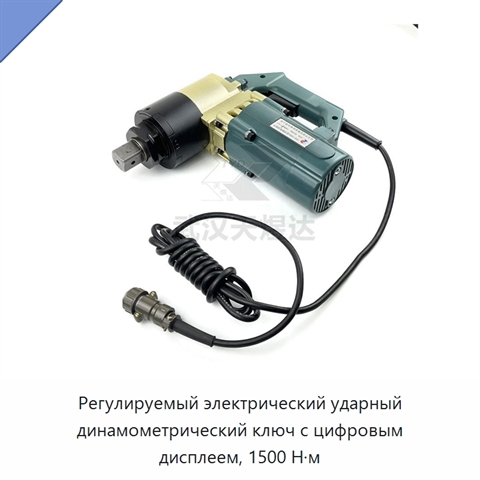

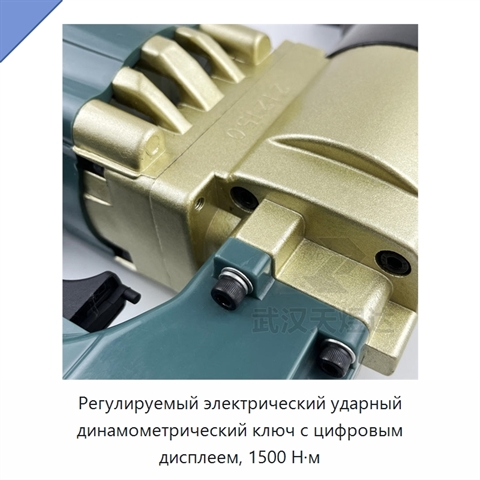

Электрический динамометрический ключ предназначен для контролируемой затяжки и отвинчивания болтов и гаек при сборке стальных конструкций и монтаже мостов. Контроль крутящего момента действует в обоих направлениях вращения. Блок управления размещён на корпусе и объединяет цифровой дисплей с кнопочным управлением. Крутящий момент устанавливается по показанию на экране без пересчёта; после достижения заданного значения привод автоматически останавливается. Повторяемая точность установки крутящего момента составляет ±5 %. Привод построен на высокомощном однофазном коллекторном двигателе последовательного возбуждения с двойной изоляцией. Питание осуществляется от сети 220 В, 50 Гц; максимальный ток составляет 4 А, номинальная входная мощность — 880 Вт. При работе отсутствуют вибрация, ударное воздействие и реактивная нагрузка на руку оператора. Торцевая головка и реакционная штанга конструктивно отделены от корпуса, что упрощает их замену. Шесть исполнений охватывают диапазоны крутящего момента 200–600, 300–1000, 500–1500, 600–2000, 800–2500 и 1500–3500 Н·м. В первых трёх исполнениях скорость вращения составляет 9 об/мин, в трёх исполнениях с более высоким моментом — 3 об/мин. Размеры квадрата привода по этой последовательности равны 19×19, 25×25, 25×25, 32×32, 32×32 и 32×32 мм. Для исполнения с диапазоном 600–2000 Н·м присоединительный размер составляет 1 дюйм и 32×32 мм. Масса исполнений составляет 7,42; 7,5; 8,16; 10,44; 10,84 и 11,34 кг соответственно. Для той же последовательности исполнений два диаметральных размера составляют 75/90/90/98/98/98 мм и 90/90/90/105/105/105 мм; размер присоединительной части — 19/25/25/32/32/32 мм; три продольных размера — 100/110/106/115/115/115 мм, 145/155/160/200/200/200 мм и 320/330/335/370/370/370 мм; высота — 275/275/275/280/280/280 мм. Для диапазона 600–2000 Н·м применяются стандартные торцевые головки №41 и №46, а дополнительными являются головки №50 и №55. Размерный ряд стандартных головок также включает №32, №36 и №70, а ряд дополнительных головок — №27, №32, №34, №41, №46, №50, №55, №60, №65 и №75.
