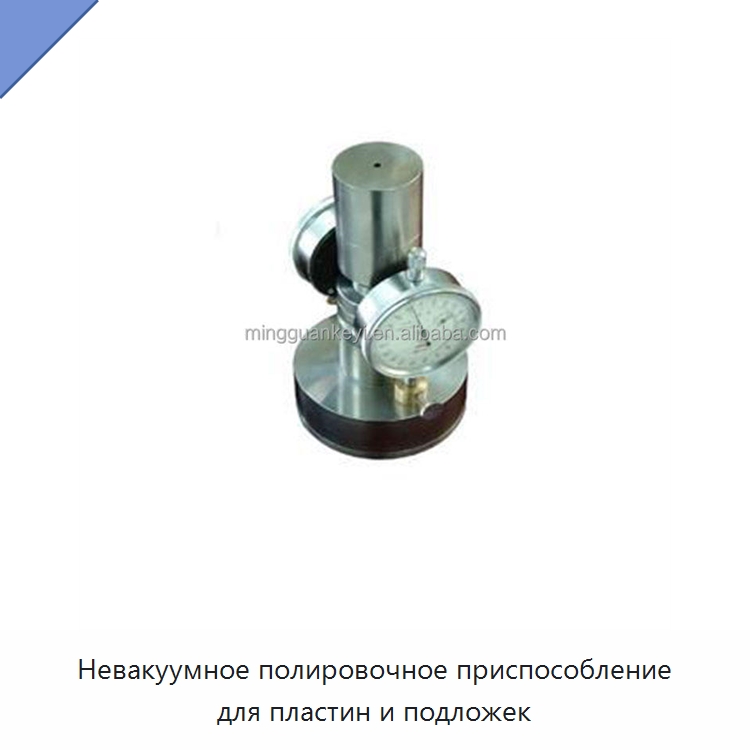

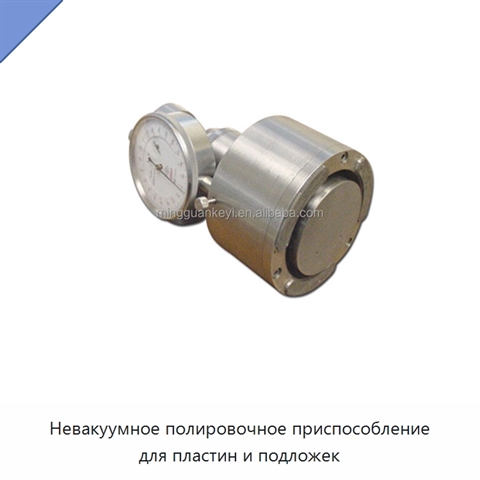

Невакуумное полировочное приспособление для пластин и подложек

Name: Невакуумное полировочное приспособление для пластин и подложек
SKU: 508-441

Невакуумное полировочное приспособление служит держателем образца для пластины или подложки диаметром до 50,8 мм и максимальной толщиной 2 мм. Винтовой механизм контроля толщины имеет разрешение 0,005 мм. В комплект входят два микрометра с шагом 0,001 мм и два груза для регулировки гравитационного усилия. Масса приспособления с обоими грузами составляет 3,152 кг. Диаметр образцовой пластины равен 53,975 мм, диаметр основания составляет 90 мм. Образец обычно закрепляют воском на поверхности нижней пластины. Приспособление совместимо с прецизионной полировальной машиной формата 203,2 мм, оснащённой опорой под ярмо. На нижней части приспособления приварен сверхтвёрдый вольфрамовый сплав, обеспечивающий стойкость к износу при обработке.

Наименование производителя

2" Polishing Fixture for Automatic Wafer Thinning Machine, Non-Vacuum Sample Holder for Laboratory Research - EQ-PF-2-1-LD

Задать вопрос Искать на Baidu

Какую задачу решает полировочное приспособление для образцов

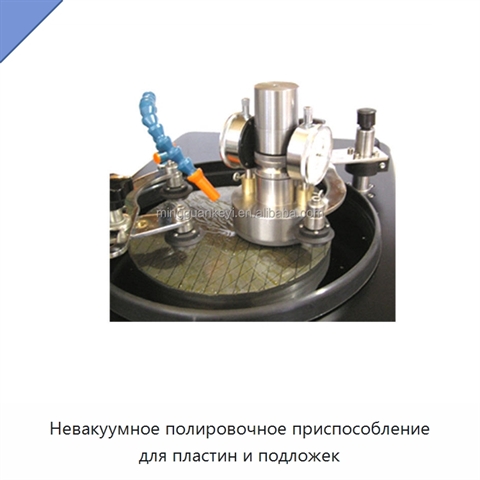

Полировочное приспособление применяют в составе совместимой прецизионной машины для автоматической точной полировки и утонения пластин и подложек с обратной стороны, подготовки образцов для просвечивающей электронной микроскопии, анализа срезов интегральных схем и обработки плоских монокристаллических подложек.

Полировка поверхностей

Резка материалов

Характеристики ПХИ-45(9Е)

Модель (по базе 91Т)ПХИ-45(9Е)

Грузоподъёмность90 мм (примерно 88,9 мм)

Материалполировочное приспособление 50,8 мм

Размердиаметр образцовой пластины: 53,975 мм

Полировочное приспособление для образцов - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ПХИ-45(9Е) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
