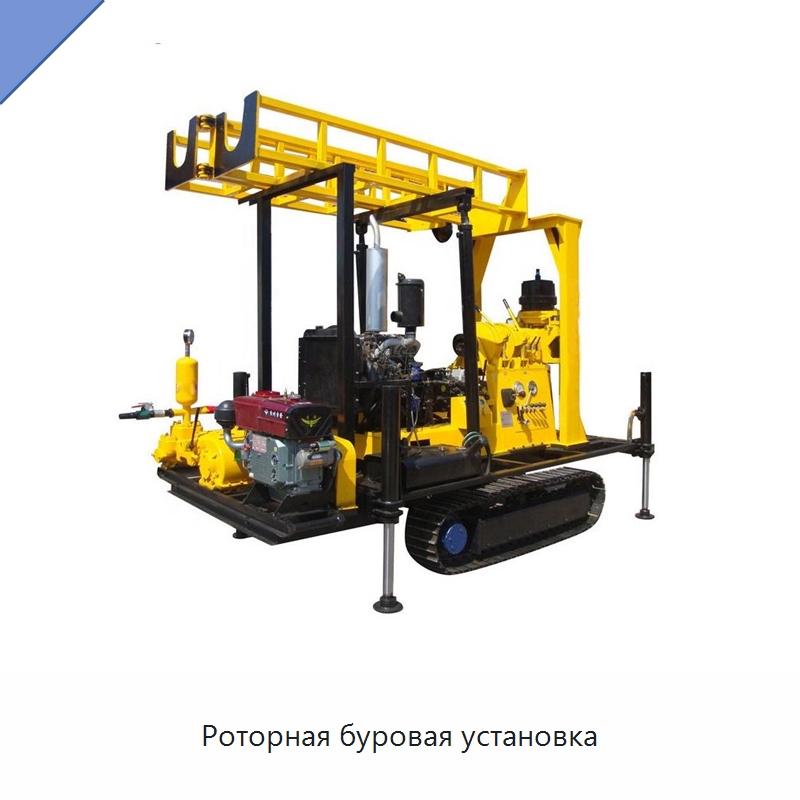

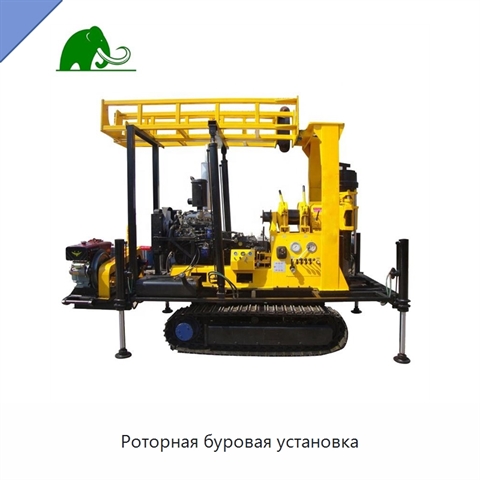

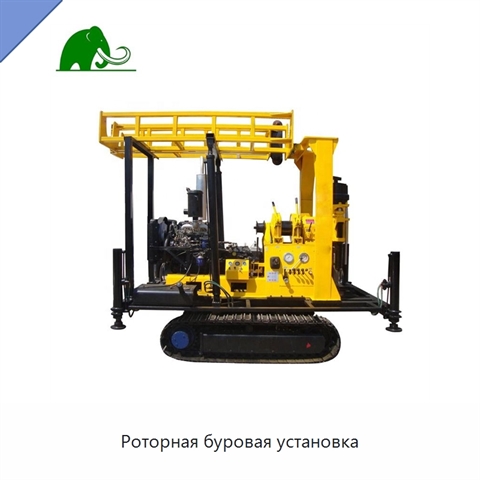

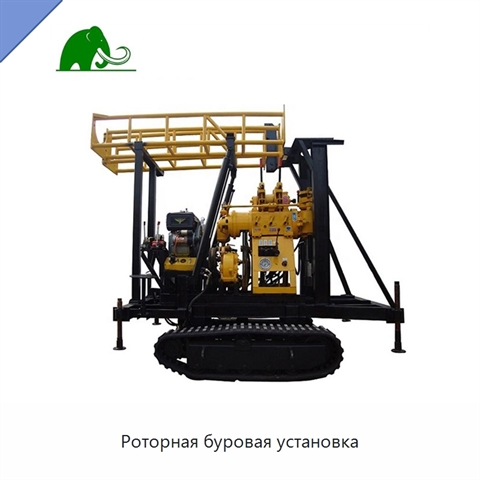

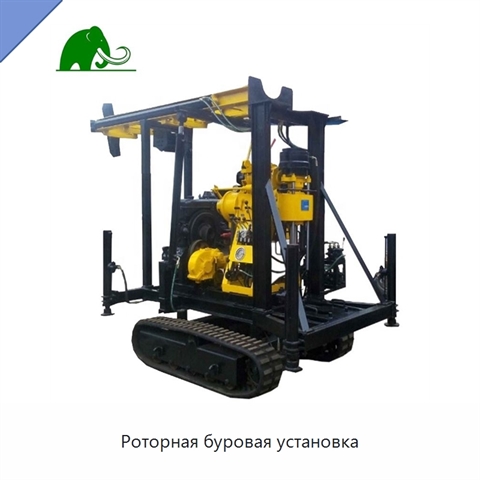

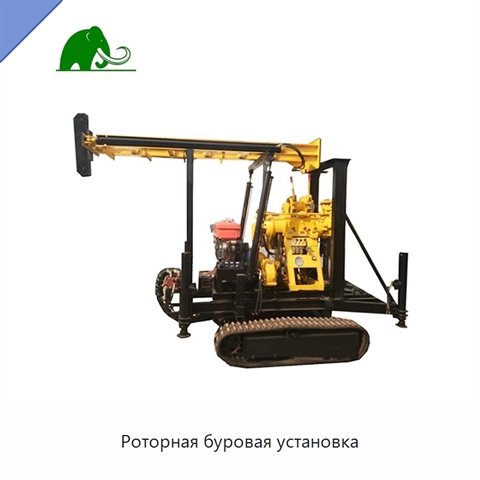

Роторная буровая установка

Установка предназначена для бурения на глубину до 200 м. Частота вращения шпинделя имеет четыре значения: 64, 128, 287 и 557 об/мин; его ход составляет 450 мм. Диаметр отверстия равен 165 мм, а для работы предусмотрены буровые штанги диаметром 42, 50 и 60 мм. Осевая нагрузка шпинделя составляет 2,5 тс, подъёмная способность — 3,2 тс, максимальный крутящий момент — 2400 Н·м. Удерживающее устройство имеет конструкцию шарикоподшипникового типа. В состав входит горизонтальный грязевой насос двойного действия с производительностью 160 л/мин, максимальным давлением 1,2 МПа и рабочим давлением 0,7 МПа. Силовая установка представляет собой дизельный двигатель мощностью 20,88 кВт. Габариты установки составляют 3,3 × 1,7 × 2,5 м, масса вместе с силовой установкой — 1950 кг. Компоновка включает перемещаемую каретку, шасси на резиновых гусеницах, прочную гидравлическую опору и складную мачту с гидравлическим изменением положения. Гусеничное шасси обеспечивает самостоятельное перемещение установки, опора облегчает быстрое выравнивание, а складная мачта ускоряет перевод между рабочим и транспортным положениями. Эти решения сокращают вспомогательное время при начале и завершении работ, облегчают замену бурового инструмента и снижают трудоёмкость работы оператора.
