Артикул: 528-505
Модель: БЯТ-89(2А)
Секция: Дополнительная

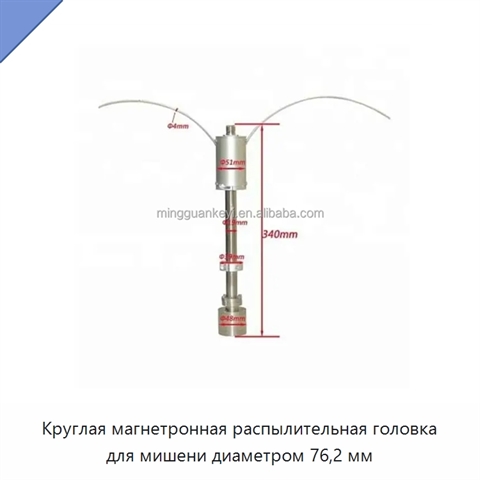

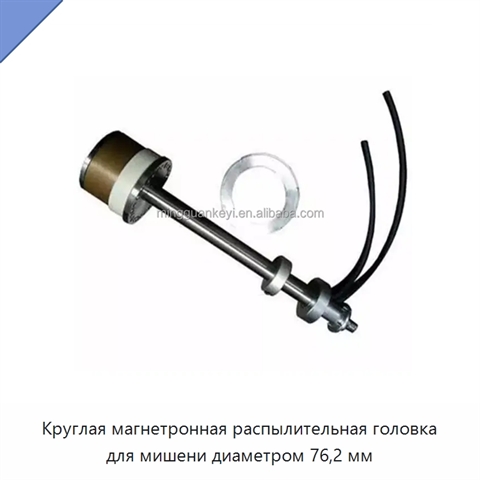

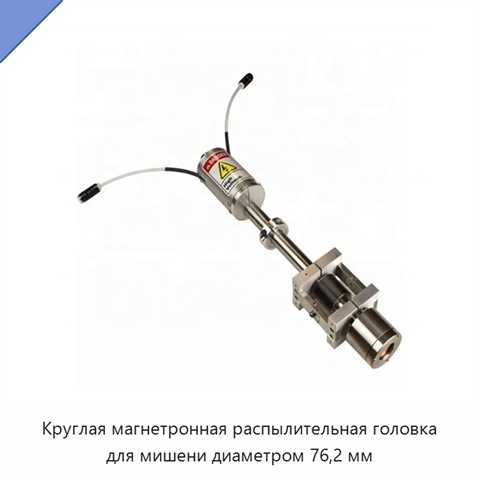

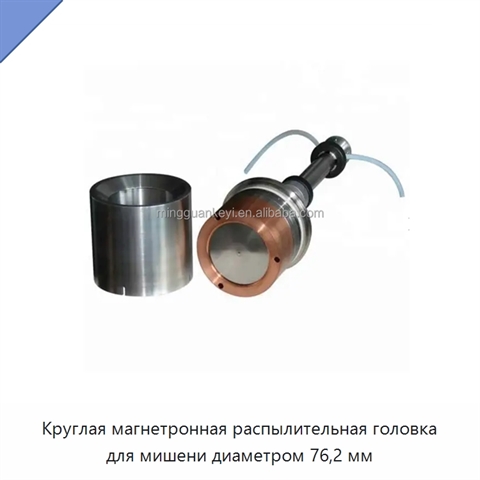

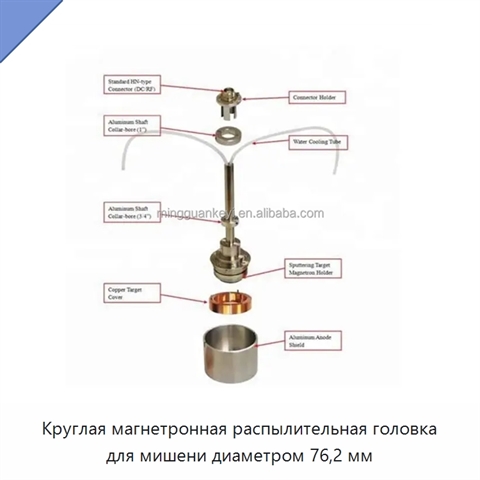

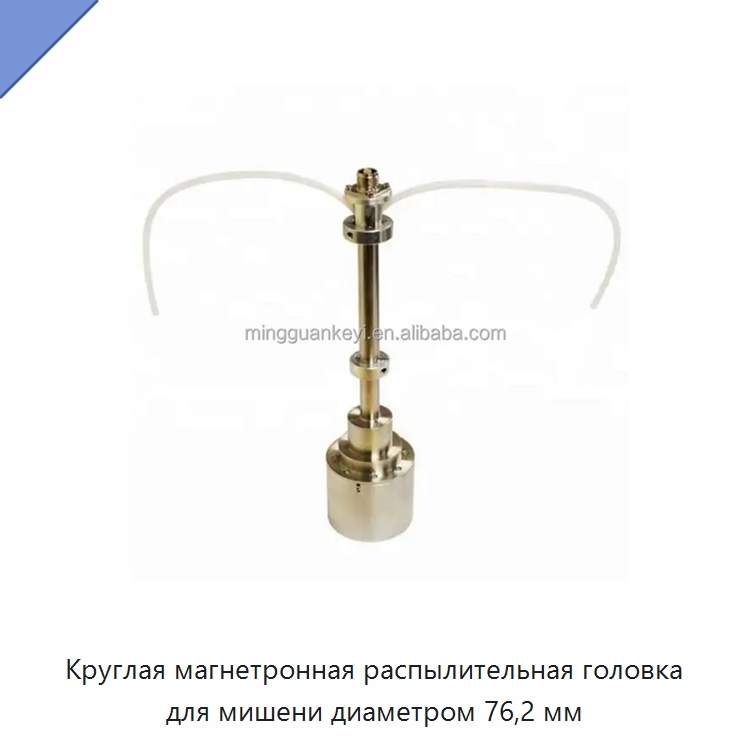

Круглая магнетронная распылительная головка для мишени диаметром 76,2 мм
Магнетронная распылительная головка изготовлена из нержавеющей стали и керамики. Ее диаметр составляет 50,8 мм, а кольцевые постоянные магниты установлены на головке для повышения эффективности и равномерности распылительного покрытия. Конструкция магнита рассчитана методом поэлементного расчета электромагнитного поля для получения повышенной напряженности и равномерного распределения магнитного поля. Открытое размещение магнита предотвращает его коррозию под воздействием охлаждающей воды и продлевает срок службы. Стандартный разъем HN совместим с источниками питания постоянного и радиочастотного типов. Стандартное вакуумное соединение упрощает установку. Мишень можно заменить без регулировки высоты головки. Максимальная требуемая мощность при постоянном токе составляет 1000 Вт, при радиочастотном питании — 500 Вт. Максимальный ток распыления равен 3 А, напряжение распыления составляет 100–1000 В, а вакуум в камере при распылении — 5–100 мТорр. Предельная толщина мишени для немагнитных материалов составляет 3,175 мм, для магнитных — 1,5875 мм. Коэффициент использования мишени равен 30 %. Магнитный материал представляет собой редкоземельную магнитную пластину. Расход охлаждающей воды составляет 3,03 л/мин, наружный диаметр водяной трубы — 6,35 мм. Дополнительно доступен циркуляционный охладитель с расходом 16 л/мин и объемом бака 6 л.
Задать вопрос Искать на Baidu
Какую задачу решает магнетронная распылительная головка
Магнетронная распылительная головка используется для нанесения распылительных покрытий на металлические, изоляционные, магнитные и немагнитные мишени.
Характеристики БЯТ-89(2А)
Модель (по базе 91Т)БЯТ-89(2А)
Материалмагнетронная распылительная пушка, магнетронная распылительная мишень
Размер25,4 мм / 50,8 мм / 76,2 мм / 152,4 мм
Магнетронная распылительная головка - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации БЯТ-89(2А) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации БЯТ-89(2А) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Дата последней проверки актуальности данных: 08.10.26
Данные о производителе и характеристиках проверены.
Люди, которые искали Магнетронная распылительная головка, также смотрели:

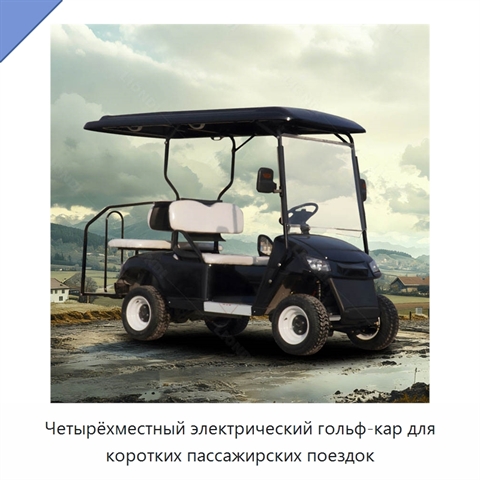

Четырёхместный электрический гольф-кар для коротких пассажирских поездок
Модель: ПНЭ-48(8Ю)
Четырёхместный электрический гольф-кар представляет собой аккумуляторное четырёхколёсное транспортное средство, рассчитанное на обзорные поездки и перевозку пассажиров на короткие расстояния. Он оснащён двигателем переменного тока с высоким крутящим моментом, независимой подвеской и вседорожными бес
+5 фотоЭлектропогрузчик с кабиной, литий-ионной аккумуляторной батареей и пневматическими шинами
Модель: ФХЮ-21(8С)
Электропогрузчик с кабиной оснащён литий-ионной аккумуляторной батареей и пневматическими шинами. Предусмотрены варианты грузоподъёмности 2, 2,5, 3 и 3,5 т. Погрузчик имеет передний привод. Длина вил — 1070 мм; размеры вил по схеме Д × Ш × В — 1220 × 125 × 50. Режим работы — управление сидя. Боковое
+5 фотоНизкопрофильный гидравлический домкрат одностороннего действия грузоподъёмностью 200 т
Модель: ПДЕ-58(8Ф)
Домкрат имеет низкопрофильное исполнение и одностороннюю схему действия. Грузоподъёмность домкрата составляет 200 т. Для работы используется гидравлический источник питания. Рабочий ход поршня при подъёме равен 30 мм. Минимальная высота корпуса составляет 127 мм, а максимальная высота домкрата — 157

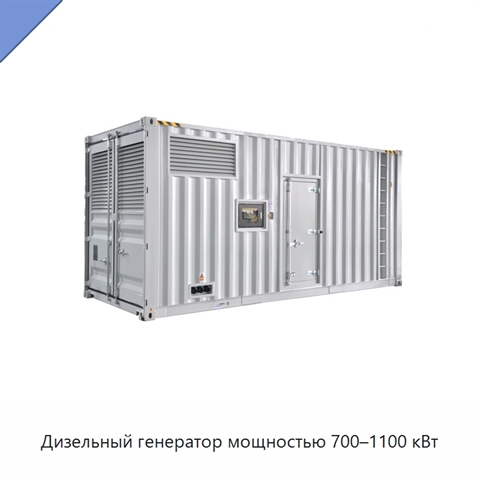

+5 фотоДизельный генератор мощностью 700–1100 кВт
