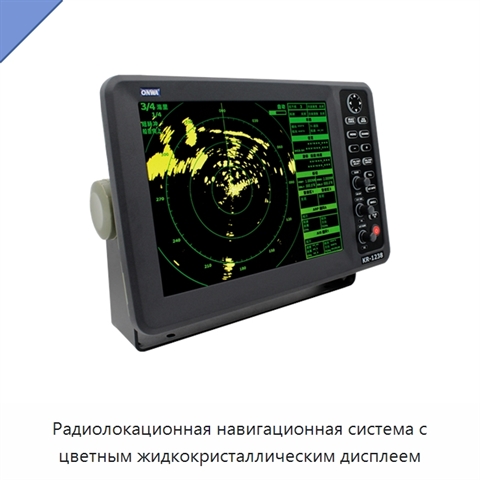

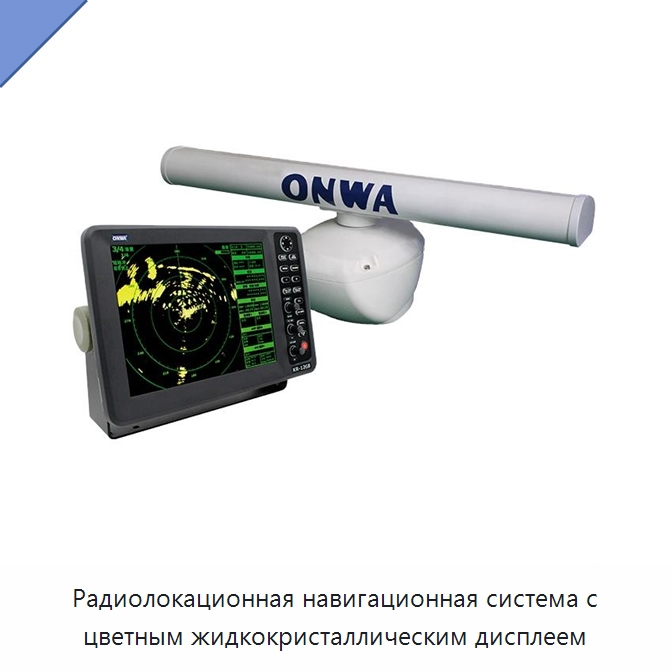

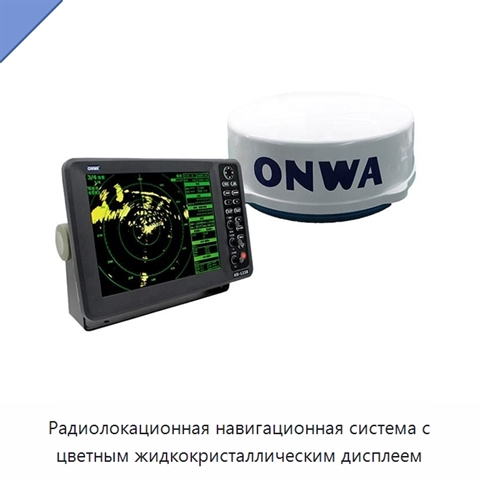

Радиолокационная навигационная система с цветным жидкокристаллическим дисплеем

Радиолокационная навигационная система имеет настраиваемое поле данных, программируемые клавиши и функцию автоматической оптимизации радиолокационного изображения. Предусмотрено обновление программного обеспечения. Водонепроницаемый литой корпус защищает конструкцию от воздействия воды. Система поддерживает сопровождение до 20 целей, а также режимы отображения «курс вверх», «север вверх» и «голова вверх». Доступны экономичный режим, сигнализация охранной зоны и режим наблюдения. Радиочастотный тракт работает на частоте 9410 ± 30 МГц. Длительность импульса составляет 0,08, 0,3 или 0,8 мкс, частота повторения импульсов — 2100, 1200 или 600 Гц. Промежуточная частота равна 60 МГц, полоса пропускания составляет 25 МГц для импульсов 0,08 и 0,3 мкс и 3 МГц для импульса 0,8 мкс, коэффициент шума — 10 дБ. Смеситель и местный гетеродин используют встроенную микросхему СВЧ. Дисплейный блок оснащён светодиодной подсветкой, 32-разрядным жидкокристаллическим дисплеем и имеет разрешение 1024 × 480 точек. Интервалы следа эха составляют 15 секунд, 30 секунд, 1, 3, 6, 15 или 30 минут либо работают непрерывно. Температурный диапазон для дисплейного блока составляет от −15 до +55 °C, для антенного блока — от −25 до +70 °C. Питание осуществляется от источника постоянного тока напряжением 13,8, 24 или 36 В. Мощность составляет 60 Вт, а в экономичном режиме — 30 Вт. В комплект входят дисплейный блок, антенный блок, антенный кабель длиной 10, 15, 20 или 30 м, кабель питания длиной 3 м, запасные части и монтажные материалы.

Наименование производителя

36nm 48nm 64nm Onwa10 12 15 Inch Marine Boat radar Navigation System Magnetron with Ais Display Plotter Ais and Echo Sounder, High Quality Ship Boat Marine Radar Navigation ARPA 12 15 Inch Color LCD Marine Radar with AIS Display and Target Tracking, KR-1568 KR-1538 KR-1238 KR-1268 ONWA Marine Radar with AIS Display and Target Tracking (ARPA), KR-1568 KR-1538 KR-1238 KR-1268 ONWA Marine Radar with AIS Display and Target Tracking (ARPA)
