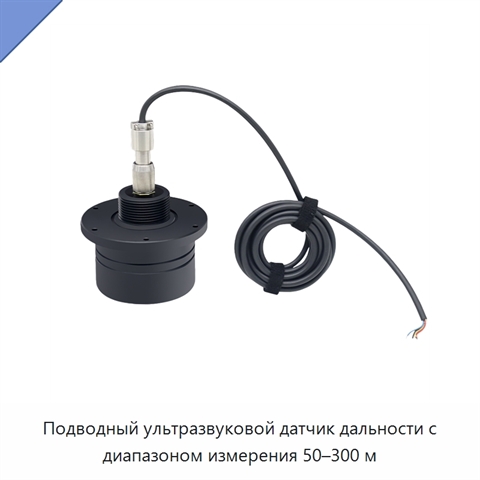

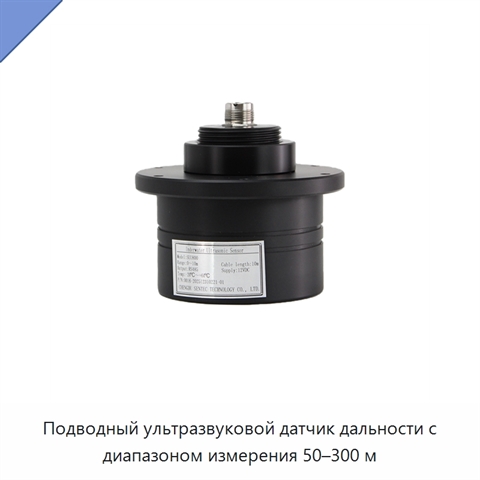

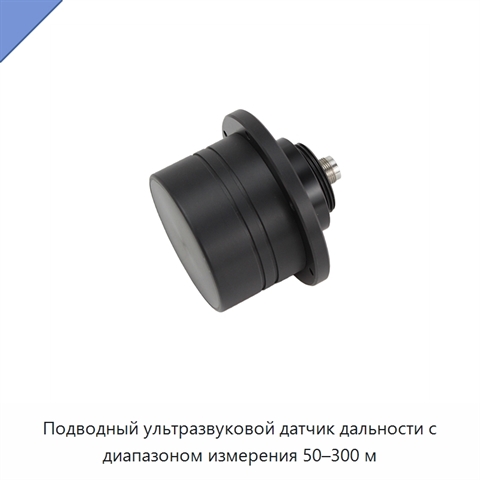

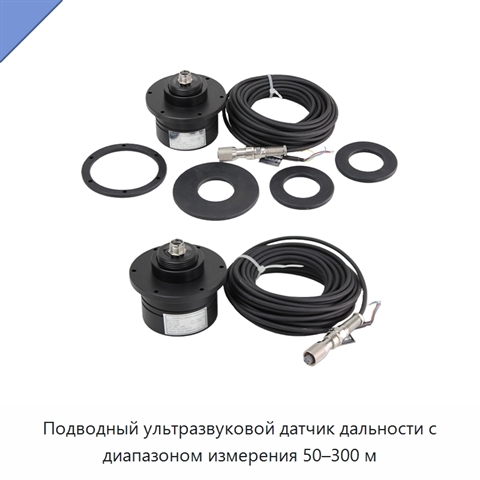

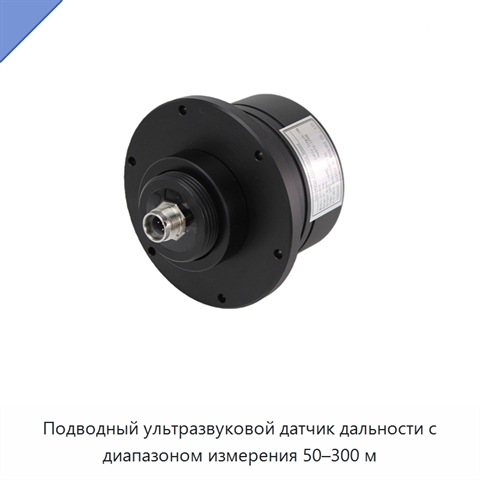

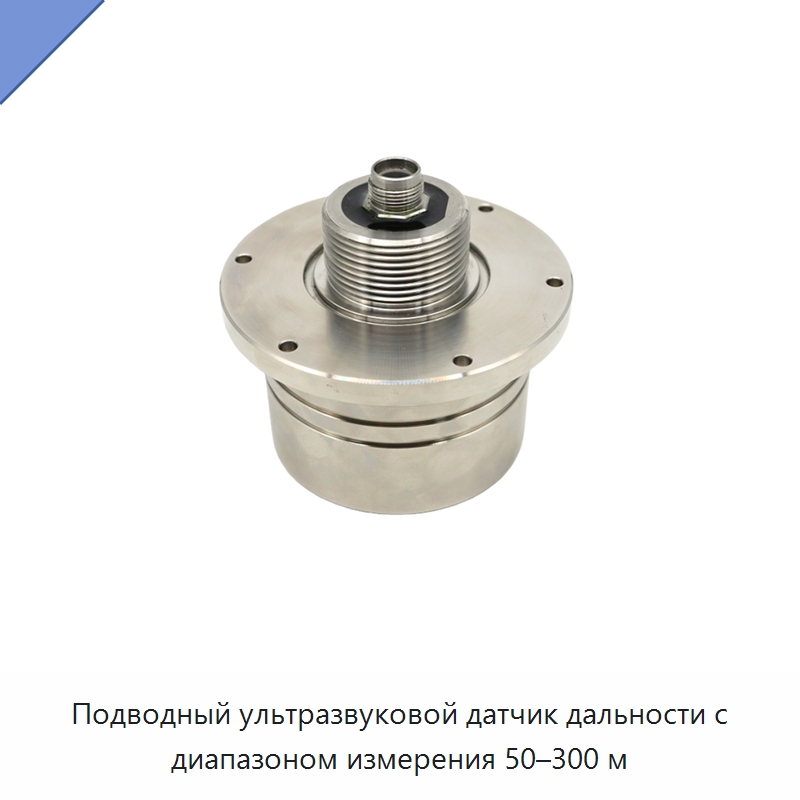

Подводный ультразвуковой датчик дальности с диапазоном измерения 50–300 м

Подводный ультразвуковой датчик дальности излучает ультразвуковые волны. При распространении они отражаются при встрече с границей между различными средами или с препятствием в той же среде и затем принимаются датчиком. Электронная схема фиксирует время излучения и время приема; расстояние рассчитывается с учетом скорости звука, а единицами расчета служат метр, метр в секунду и секунда. В жидкостях и твердых телах скорость звука связана с температурой, поэтому в соответствующих условиях применяется температурная компенсация. Предусмотрены корпуса из АБС, нержавеющей стали 304 или нержавеющей стали 316. Жидкость или твердое тело должны быть неагрессивными к этим материалам и эффективно проводить ультразвуковые волны. Для жидкостей непригодны среды с содержанием пузырьков воздуха более 0,1 %, твердых частиц более 0,1 % или взвешенных твердых веществ более 1 %. Твердые среды должны быть плотными и не содержать пузырьков; измерению мешают частицы, волокна, облицовки и слои. Стеклопластик, ПЭ, эмаль, а также металлические емкости с резиновой, антикоррозионной, ПТФЭ- или износостойкой облицовкой не подходят для измерения через их стенку. Частота преобразователя составляет 300, 200 или 88 кГц. Слепая зона составляет 0,50, 0,70, 0,85 или 1,00 м; угол излучения — 5,7° ± 0,6°, 8,7° ± 0,9° или 16,5° ± 1,7°. Время отклика на цикл составляет 250, 290, 590 или 900 мс. Рабочая и температура хранения находятся в диапазоне от −20 до +60 °C. Рабочее напряжение — 10,8–26,4 В с защитой от обратной полярности; ток без нагрузки не превышает 15 мА, падение напряжения не превышает 1,5 В, задержка запуска составляет менее 2000 мс. Тип выхода — стандартный; номинальный рабочий ток не превышает 100 мА, предусмотрена защита от короткого замыкания и перегрузки. Точность повторяемости составляет ±0,25 % при испытании в стандартной емкости, полевая точность — 2 см ± 0,5 % измеренной глубины. Для подключения используются четырехжильный кабель или кабель с авиационным разъемом; стандартная длина выходного кабеля — 5 м. Масса комплекта принадлежностей составляет 93 г; в него входят три шайбы и гайка из АБС. Степень защиты IP68 рассчитана на глубину воды 100 м.
