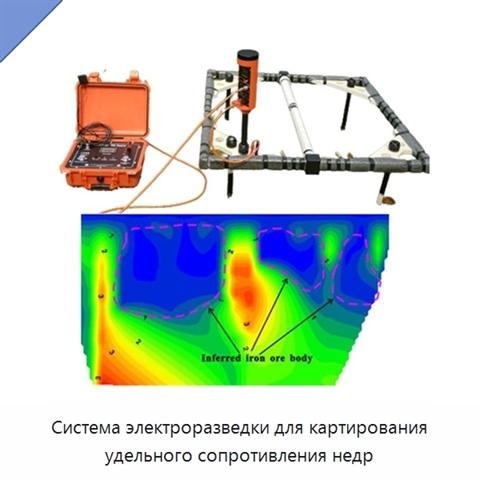

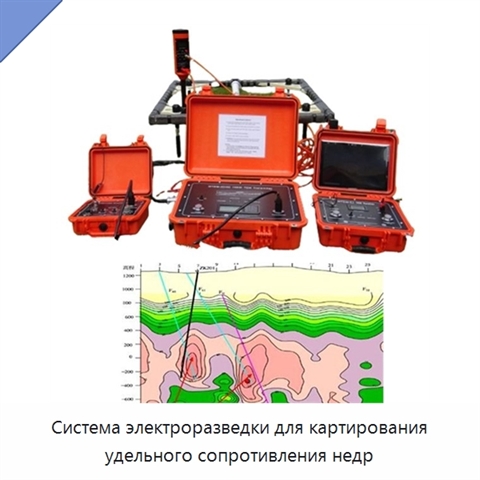

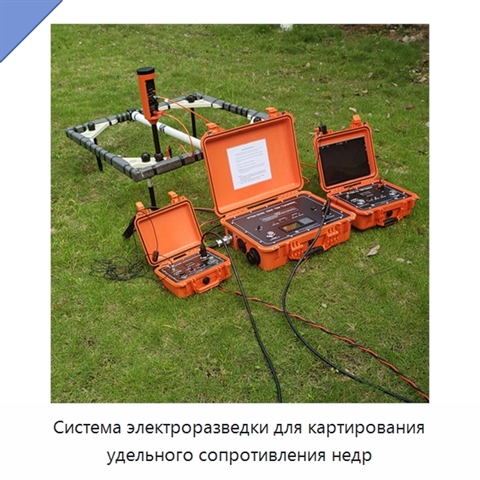

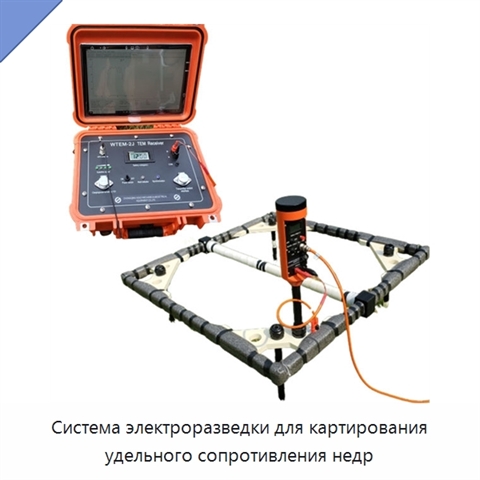

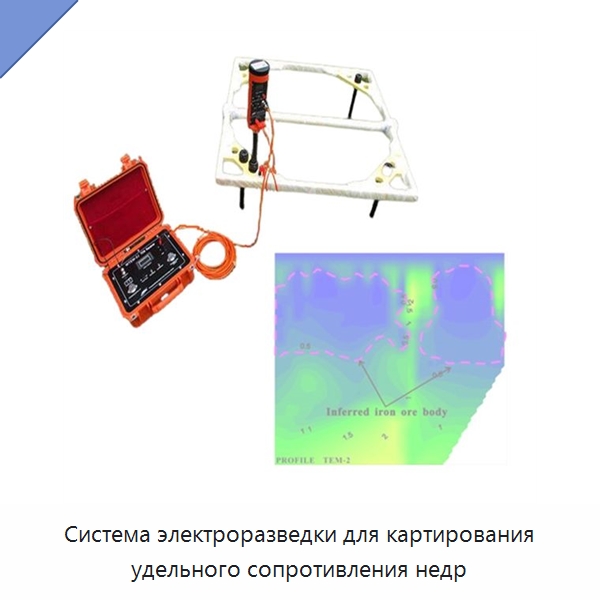

Система электроразведки для картирования удельного сопротивления недр

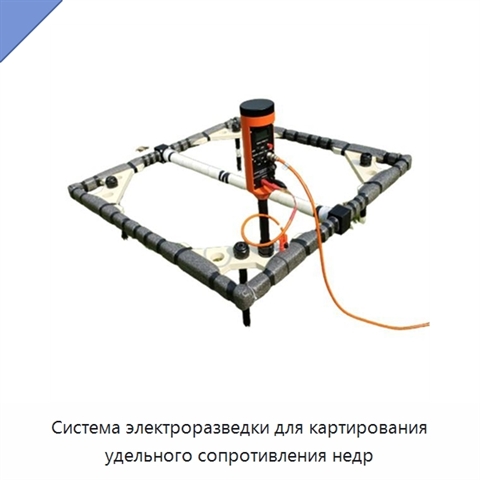

Система электроразведки формирует переходное электромагнитное поле импульсным током в передающей катушке, а приёмная катушка измеряет наведённую электродвижущую силу. Полученные данные используются для определения электрических свойств подземных сред и строения геологических слоёв с помощью одномерной инверсии и расчёта кажущегося удельного сопротивления. Доступны точечный и непрерывный режимы работы, до трёх измерительных каналов, линейное или логарифмическое распределение каналов, а также настройка их количества оператором. Синхронизация выполняется по кабелю или спутниковому сигналу, при этом при слабом сигнале используется встроенный высокоточный кварцевый генератор. Программируемый аппаратный фильтр, точная частота питания, накопление данных и программная фильтрация повышают устойчивость к помехам. Беспроводное управление переносным компьютером на расстоянии до 10 м позволяет задавать параметры, запускать измерения, отображать и сохранять данные, а также строить кривые на месте. Передатчик оснащён функцией быстрого отключения; измерение времени отключения повышает точность интерпретации и расширяет диапазон мелкого зондирования. Максимальное входное напряжение составляет ±10 В, диапазон времени измерений переходного режима — 5 мкс–10 с, диапазон измерений индуцированной поляризации — 30 мс–50 с, компенсация постоянного входного сигнала — ±2,5 В. Передающее напряжение не превышает 200 В, ток — 50 А, разрешение отображения тока — 0,01 А. Предусмотрены частоты питания 0,0625, 0,125, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц, различные формы импульса, задержка отключения 1–1000 мкс и время отключения не более 1,2 мкс при чисто активной нагрузке. Сопротивление демпфирования составляет 1000 Ом. Система работает с передающей катушкой размером от 0,1×0,1 км до 2×2 км в один виток и может подключаться к петле размером до 400×400 м. Питание осуществляется от внутренней перезаряжаемой батареи 12 В, 8,6 А·ч или внешнего источника 12 В. Время работы без подзарядки составляет не менее 8 ч. Габариты системы — 525×436×217 мм, масса — 18,5 кг, рабочая температура — от −10 до +50 градусов Цельсия.
