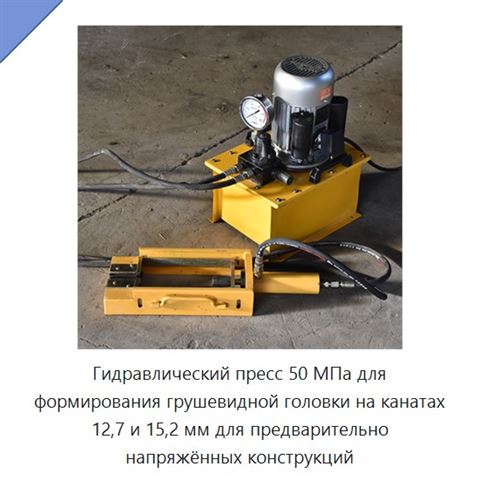

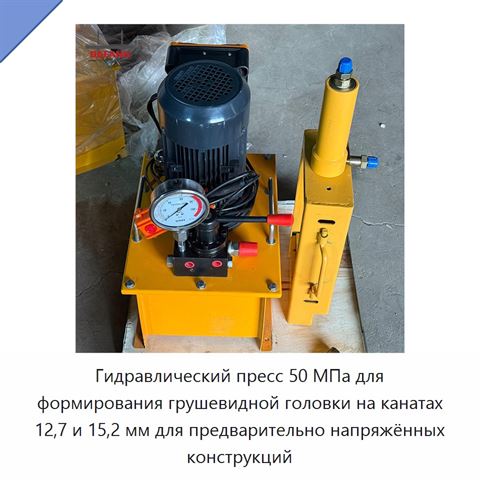

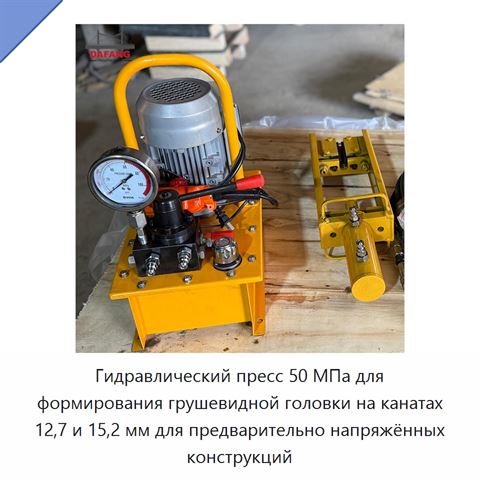

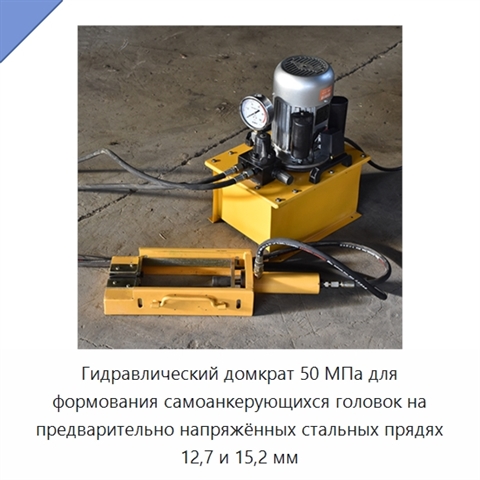

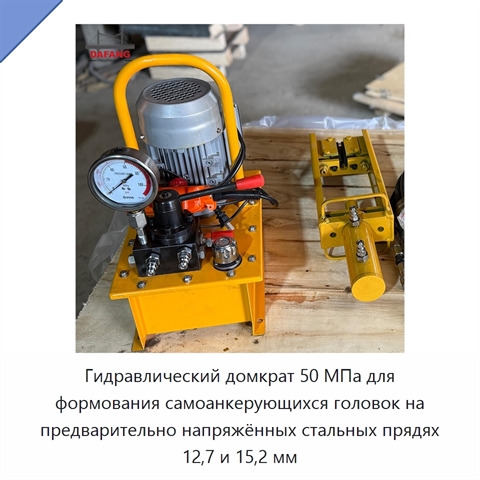

Гидравлический пресс 50 МПа для формирования грушевидной головки на канатах 12,7 и 15,2 мм для предварительно напряжённых конструкций

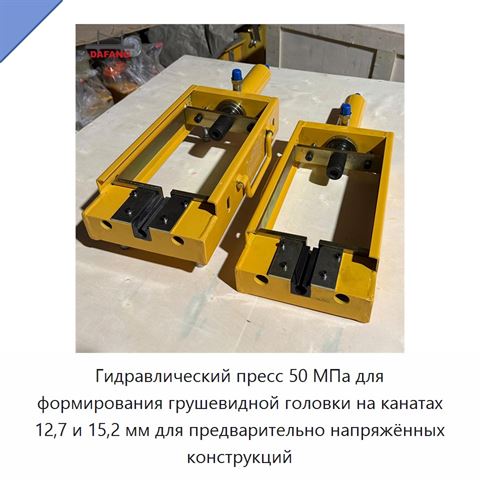

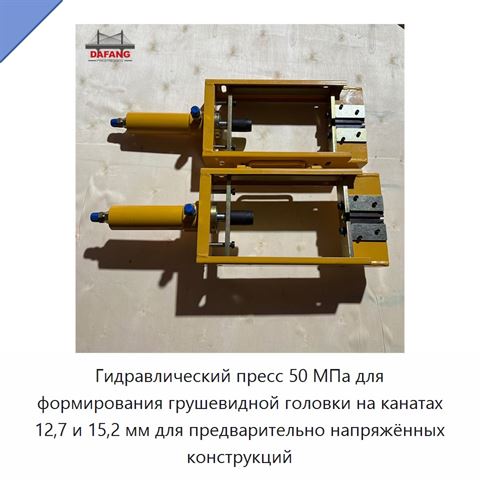

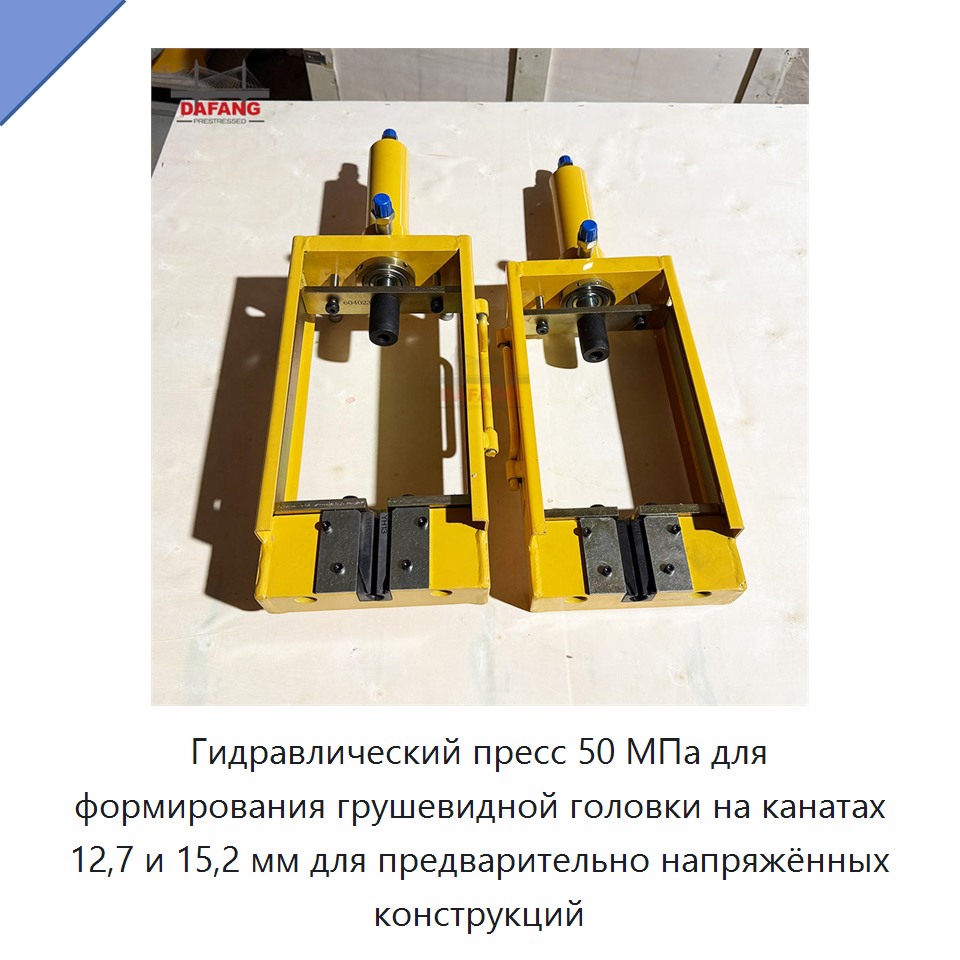

Гидравлический пресс предназначен для обжатия фиксированного конца стального каната предварительно напряжённых конструкций с формированием грушевидной цветкообразной головки. Сформированная часть каната совместно с бетоном обеспечивает самозаклинивающееся анкерное соединение, позволяя отказаться от отдельного анкера на фиксированном конце. Оборудование рассчитано на работу с канатами диаметром 12,7 и 15,2 мм; для перехода на другой размер заменяют зажимные вкладыши. Конструкция выполнена из стали и включает гидравлический домкрат, рабочую головку, раму, зажимные вкладыши для удержания каната и механизм разжатия зажимов. Канат вводится в зажим верхней нажимной головки, где удерживается усилием пружины. При подаче масла в гидроцилиндр поршень перемещает нажимную головку, а клиновые зажимы фиксируют канат за счёт наклонных поверхностей. Участок каната между зажимом и нажимной головкой обжимается до грушевидной формы. При обратном ходе поршня механизм разжатия выводит зажимные вкладыши, после чего обработанный канат извлекается. Максимальная высота гидравлического домкрата составляет 566 мм.
