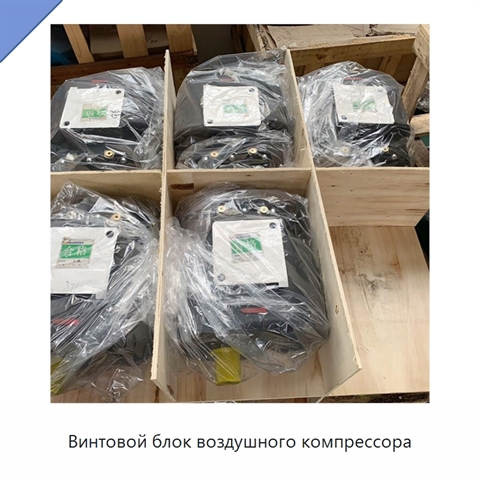

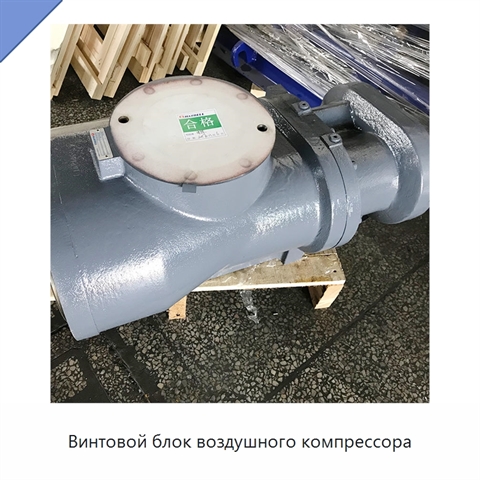

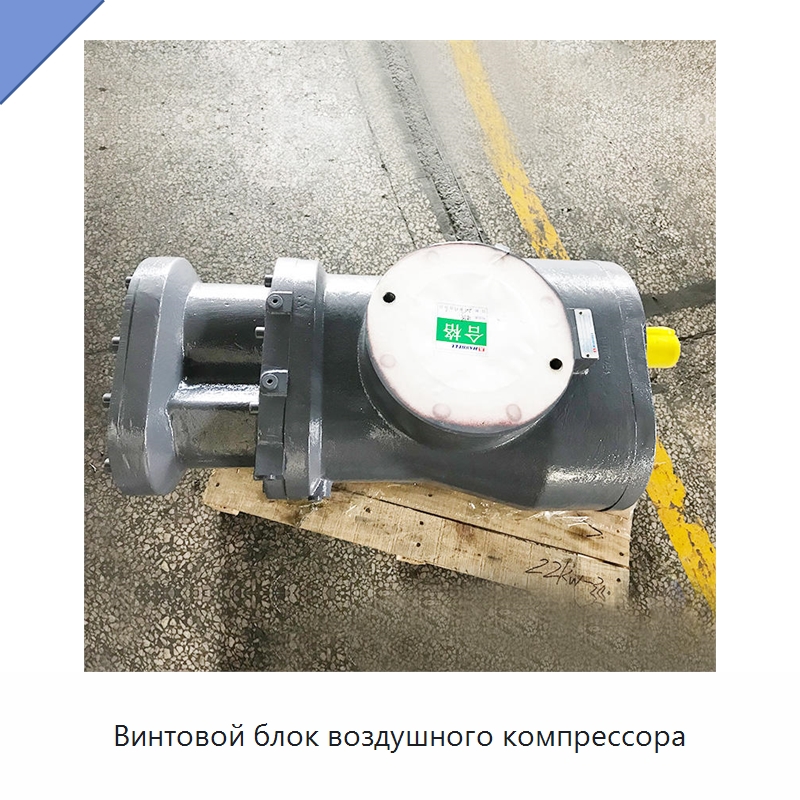

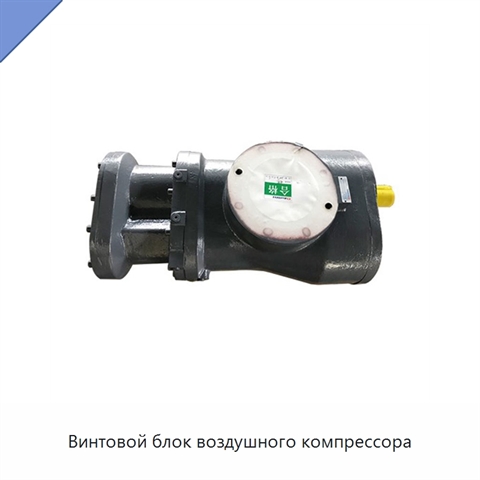

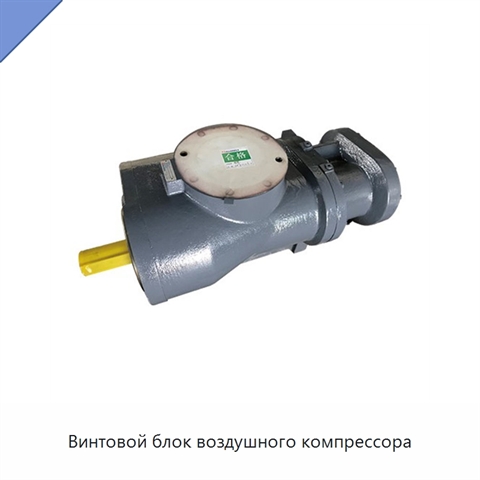

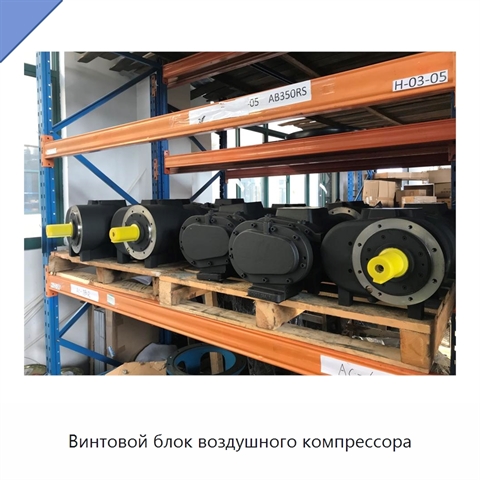

Винтовой блок воздушного компрессора

Винтовой блок воздушного компрессора выполнен по одноступенчатой схеме и рассчитан на рабочий диапазон давления 6–16 бар. В конструкции предусмотрены восемь подшипников, обеспечивающих длительный срок службы и стабильную работу. Ременная передача предусмотрена в трёх исполнениях. Варианты блока имеют мощность 7,5, 11, 15, 18,5, 22, 37, 45, 55, 75, 90, 110, 132, 160 или 185 кВт и частоту вращения 2950, 3420 либо 5200 об/мин. Подача воздуха по исполнениям составляет 1; 1,5; 2; 2,9; 3,5; 6,2; 7,1; 9,1; 11,9; 15,7; 19,4; 21,4; 23,9 или 29,8 м³/мин. Мощность на валу составляет 7,3; 11; 14,6; 19,4; 22,7; 38,2; 47,5; 57,6; 73,3; 104,5; 115,5; 139,5; 151,6 или 186,6 кВт. Габаритные размеры исполнений: 320×179×150, 445×210×170, 410×261×207, 512×261×207, 689×357×280, 476×373×299, 674×353×299, 746×434×350, 717×402×350, 863×575×412, 863×610×442, 928×630×453 и 870×677×485 мм; масса составляет 43, 50, 70, 73, 155, 160, 180, 305, 275, 300, 490, 558 или 680 кг.
