Артикул: 355-842
Модель: УТН-24-2Ш
Секция: Дополнительная

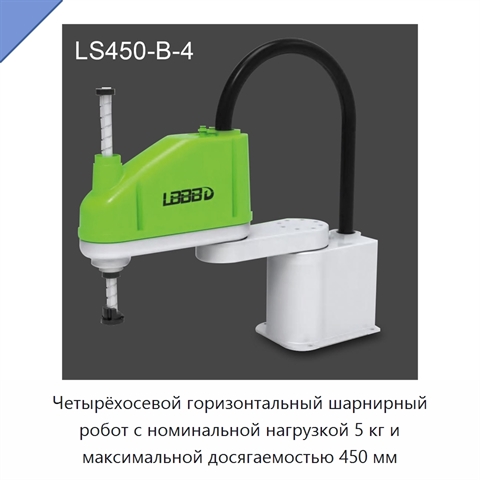

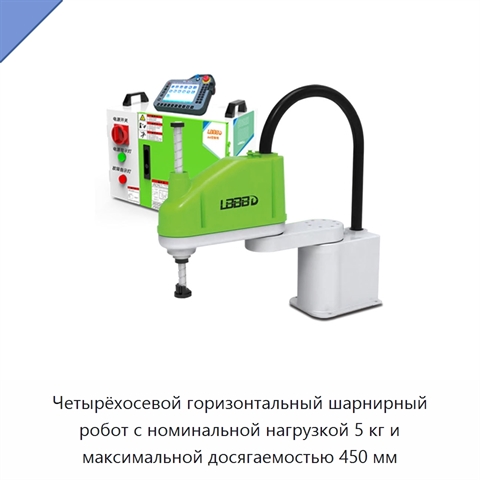

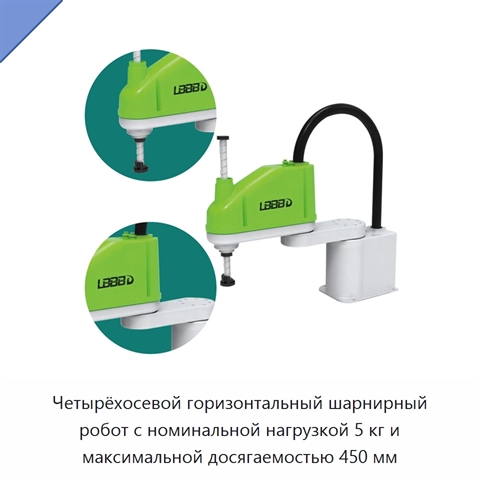

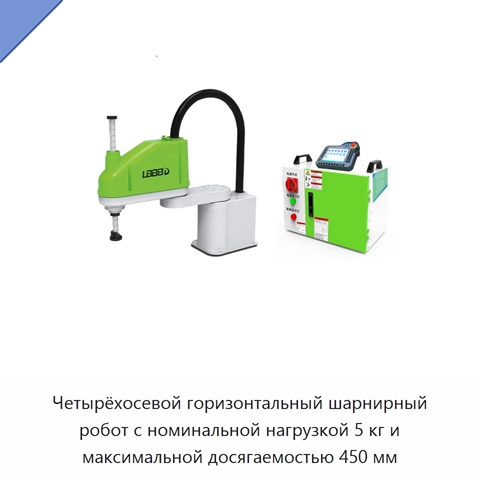

Четырёхосевой горизонтальный шарнирный робот с номинальной нагрузкой 5 кг и максимальной досягаемостью 450 мм

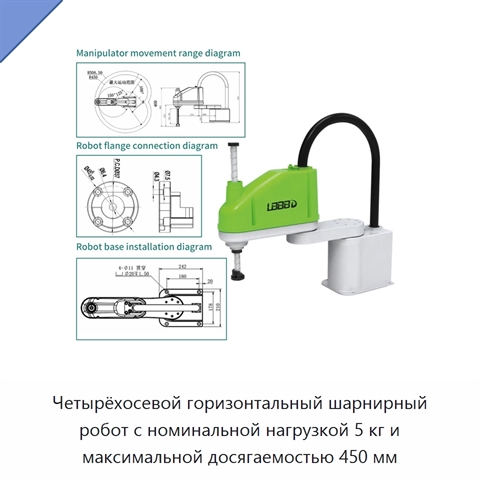

Четырёхосевой горизонтальный шарнирный робот имеет номинальную нагрузку 5 кг и максимальную досягаемость 450 мм. Определение положения выполняется абсолютным сервоэнкодером. Для питания предусмотрено напряжение 220 В при частоте 50/60 Гц; установка выполняется горизонтально. Масса корпуса составляет 18 кг, масса манипулятора без принадлежностей — приблизительно 15 кг. Максимальные рабочие диапазоны составляют: для оси 1 — ±125°, оси 2 — ±140°, оси 3 — ±360°, оси 4 — от −180 до +80 мм. Максимальная скорость осей 1 и 2 — 360°/с, оси 3 — 720°/с, оси 4 — 800 мм/с. Повторяемость позиционирования составляет ±0,03 мм. Положительное давление в пневмолинии — 8 кгс/см², отрицательное — 1 кгс/см². Рабочая температура находится в диапазоне от 5 до 45 °C, влажность — от 10 до 80 % без конденсации. Линия ввода-вывода имеет спецификацию 0,2 × 5 жил, пневматический интерфейс — 6 × 2. Степень защиты — IP67.
Задать вопрос Искать на Baidu
Какую задачу решает четырёхосевой робот с нагрузкой 5 кг
Четырёхосевой робот предназначен для захвата и перемещения изделий, операций загрузки и разгрузки, а также паллетирования в системах промышленной автоматизации.
Характеристики УТН-24-2Ш
Модель (по базе 91Т)УТН-24-2Ш
Основные компонентышарниры, приводы/исполнительные механизмы, датчики, контроллер, концевой исполнительный орган, ПЛК, двигатель, подшипник, редуктор, мотор, сосуд под давлением, зубчатое колесо
Отчёт об испытаниях оборудованияпредоставлен
Мощность(Вт)1 кВт
Напряжение220 В
Четырёхосевой робот с нагрузкой 5 кг - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы можем адаптировать технические характеристики, типоразмеры и комплектацию УТН-24-2Ш под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Нам известно, что каждый проект имеет свою специфику. Поэтому мы можем адаптировать технические характеристики, типоразмеры и комплектацию УТН-24-2Ш под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Дата последней проверки актуальности информации: 02.09.26
Производитель и технические характеристики подтверждены.
