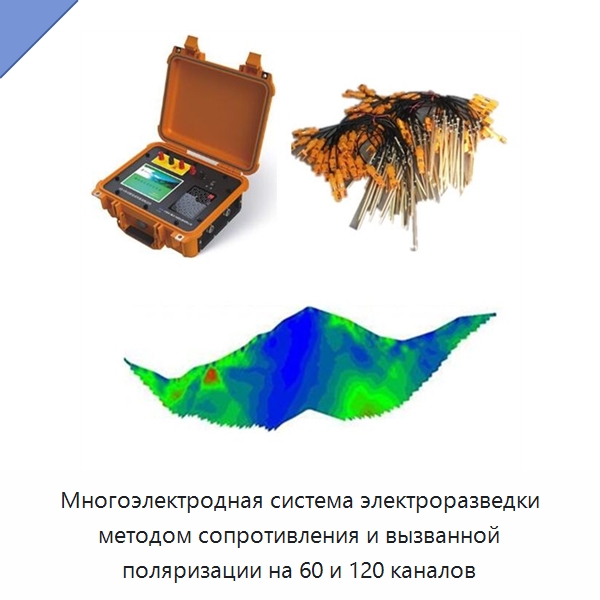

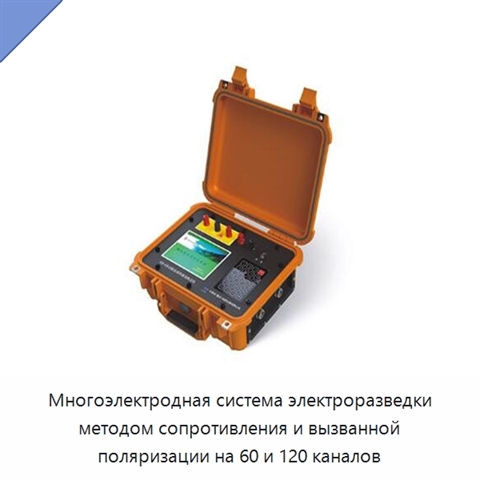

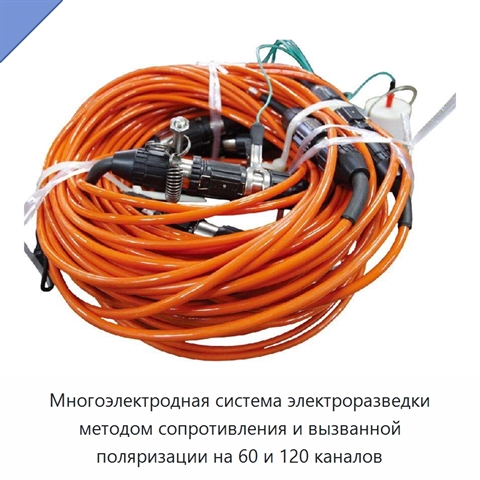

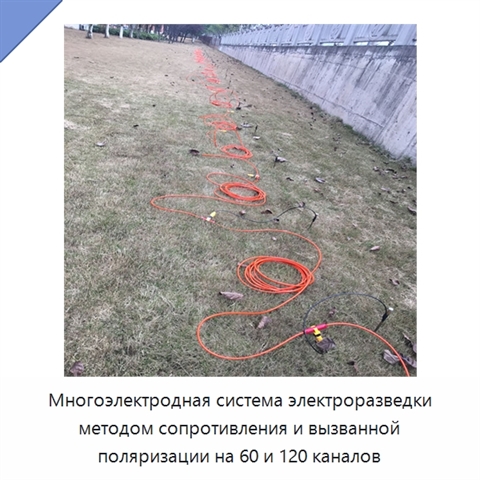

Многоэлектродная система электроразведки методом сопротивления и вызванной поляризации на 60 и 120 каналов

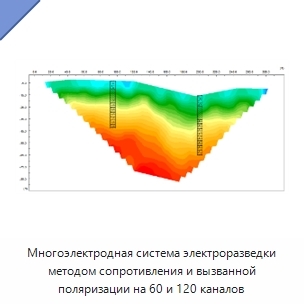

Система выполняет наблюдение параметров кажущегося удельного сопротивления и кажущейся поляризуемости. Основной блок имеет высокую мощность питания и устойчивость к помехам. При превышении допустимого потенциала электрода применяются автоматическая задержка измерения и автоматическая регулировка усиления. Электродная установка допускает распределённую, каскадную и централизованную раскладку, а также неограниченное каскадирование. Линия наблюдений длиной 3 км может работать без промежуточного источника питания; поддерживаются длинный профиль, большая глубина и трёхмерная съёмка. Интеллектуальное скользящее измерение позволяет выбирать начальную и повторную точки и использовать пользовательский режим перемещения электрода. В реальном времени отображаются псевдосекция и хроматограмма кажущегося удельного сопротивления и кажущейся поляризуемости, положения питающих и измерительных электродов, естественный потенциал, потенциал первичного поля, измеренные значения и профильные кривые. Максимальные параметры питания: напряжение 1400 В, ток 6 А, мощность 7500 Вт; длительность импульса питания составляет 1–64 с, коэффициент заполнения — 1:1. Приёмная часть выполняет полноволновую автономную запись тока и потенциала. Диапазон измеряемого напряжения составляет 40 В при использовании 32-разрядного АЦП, разрешение напряжения — 5 нВ. При напряжении не менее 1 мВ точность не превышает 0,1%, а при напряжении не более 1 мВ погрешность составляет ±1 мкВ. Относительная погрешность измерения кажущейся поляризуемости не превышает ±0,2%. Диапазон измеряемого тока равен 0–6000 мА, разрешение тока — 10 нА. При токе Iₚ менее 10 мА точность составляет ±2 мкА. Входное сопротивление составляет не менее 50 МОм, подавление помех частотой 50 Гц превышает 120 дБ. Цифровая компенсация естественного потенциала выполняется автоматически с отслеживанием в реальном времени в диапазоне ±40 В.

Наименование производителя

60channels and 120channels Multi Electrode Resistivity IP Surveying System
