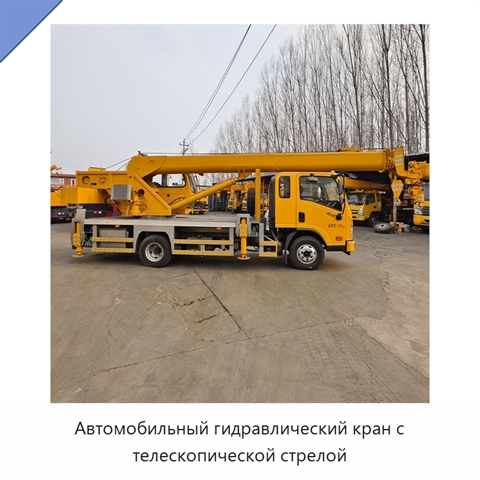

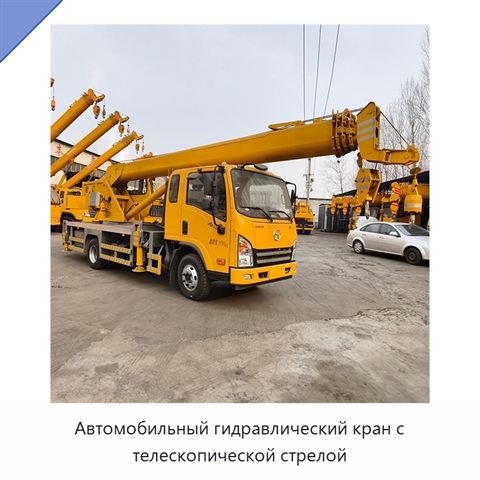

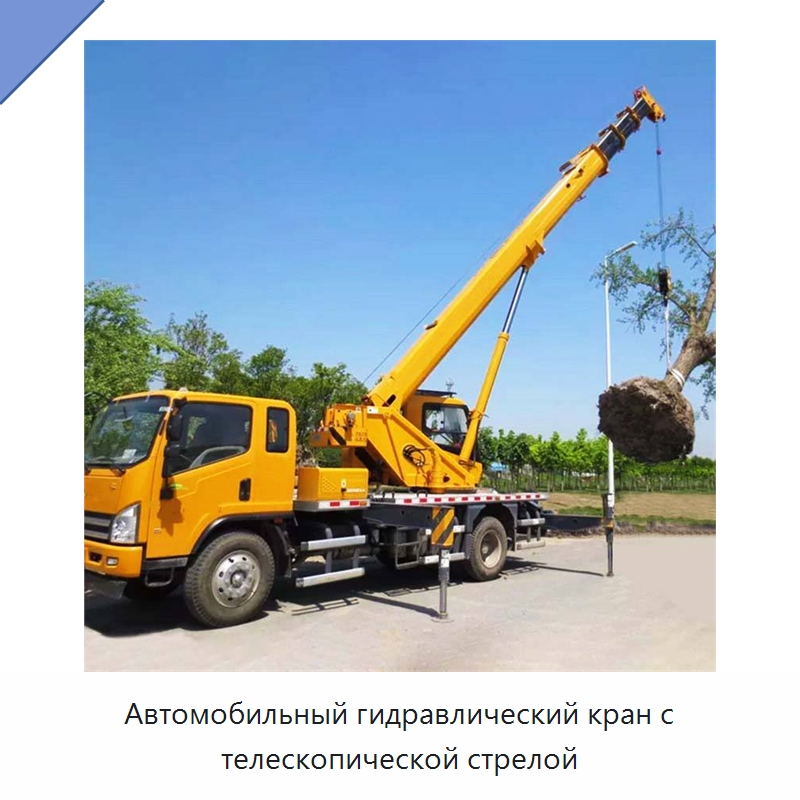

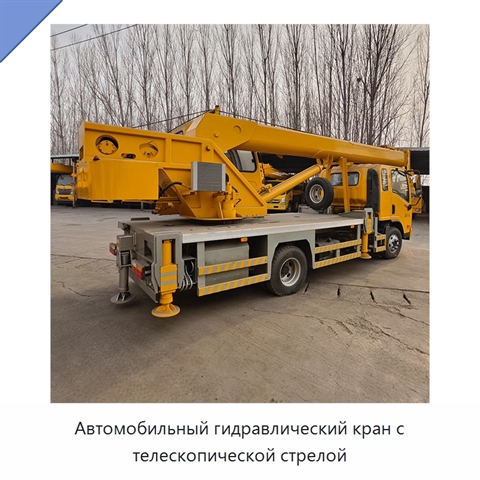

Автомобильный гидравлический кран с телескопической стрелой

Автомобильный гидравлический кран рассчитан на номинальную грузоподъёмность 10 000 кг. Основной подъёмный механизм оснащён лебёдкой грузоподъёмностью 10 т, вспомогательный — лебёдкой на 7 или 10 т; управление подъёмными операциями выполняется рычагами. Телескопическая стрела с П-образным профилем состоит из пяти секций длиной по 7 м либо шести секций длиной по 6 м; её общая длина составляет соответственно 35 или 36 м. Секции выдвигаются синхронно, а вылет при горизонтальном положении стрелы и грузе массой 1 т составляет 18 м. Радиус вращения равен 2,4 м, размер опорно-поворотного подшипника — 1,2 м. Поворотный узел оснащён электрическим контактным кольцом и механизмом с планетарным редуктором второй ступени; диапазон вращения составляет 360° без ограничения. Гидросистема включает сдвоенный насос, гидравлический усилитель рулевого механизма, усиленный рабочий клапан и двусторонний гидравлический замок. Пять полностью гидравлических выносных опор регулируются по положению. Поперечный размах опор составляет 6200 мм, продольный — 4500 мм, длина их телескопирования — 2 м. Габаритные размеры крана равны 9330 × 2200 × 3110 мм, колёсная база — 3600 мм, размер основной рамы — 350 × 150 мм. Кран оснащён основным и вспомогательным крюками, а также двумя рабочими фонарями. Коробка передач пятиступенчатая, тормозная система пневматическая.
