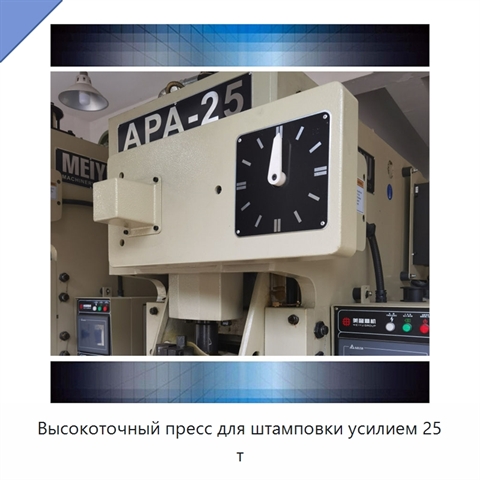

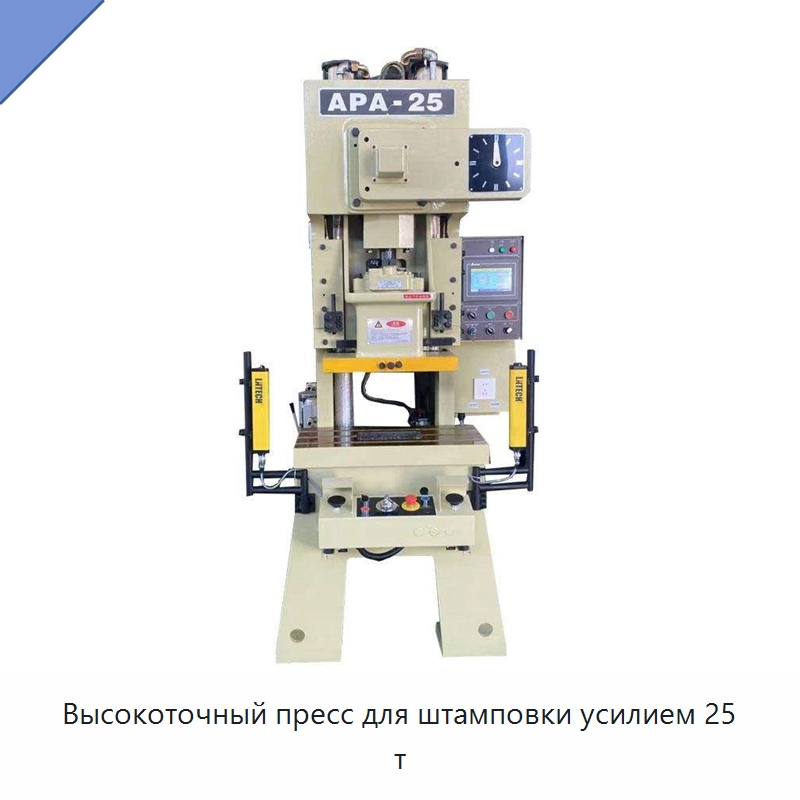

Высокоточный пресс для штамповки усилием 25 т

Пресс работает от сжатого воздуха и оснащён защитой от перегрузки и фотоэлектрической системой защиты. Панель управления обеспечивает простую эксплуатацию, а выходной вал надёжно передаёт энергию рабочему механизму. Диапазон скорости составляет 60–140 ходов в минуту, стабильная скорость — 110 ходов в минуту. Ход пресса равен 60 мм, высота штампа — 200 мм. Регулировка ползуна выполняется вручную и составляет 50 мм. Размеры области ползуна — 300 × 230 × 50 мм, опорной зоны — 680 × 300 × 70 мм, диаметр отверстия ползуна — 38,1 мм. Мощность двигателя составляет 3,7 кВт, напряжение — 380 В. Давление воздуха равно 5–6 кг/см². Габаритные размеры станка — 1280 × 850 × 2200 мм, масса — 2,8 т. Буфер штампа имеет усилие 5 т и эффективную площадь 680 × 300 мм. Точность пресса соответствует 1-му классу. Корпус выполнен из сварных стальных листов и прошёл двойную обработку старением. Опорная подушка изготовлена литьём и подвергнута отжигу. Кривошипный вал изготовлен ковкой, прошёл дефектоскопию и поверхностную закалку. Маховик выполнен литьём и подвергнут отжигу. Червячный вал изготовлен из цинкового сплава, червячное колесо — из стали 45. Шатун выполнен из высокопрочного чугуна и подвергнут нормализации. Шаровая головка и винт изготовлены из стали 45, их поверхность азотирована. Внутренняя поверхность корпуса уравновешивающего цилиндра обработана хонингованием.

Наименование производителя

A 25ton Highprecision Punch Press Is Used for Sheet Metal and Hardware Stamping Production.
