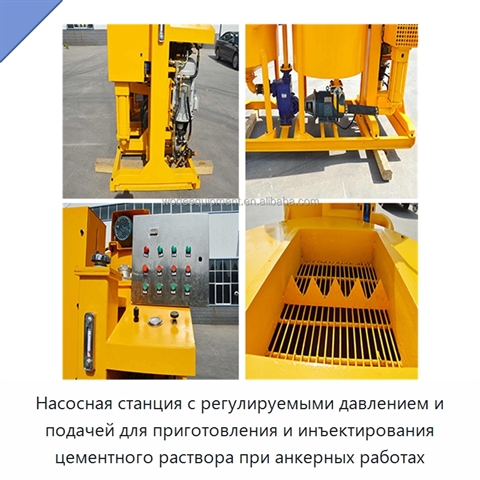

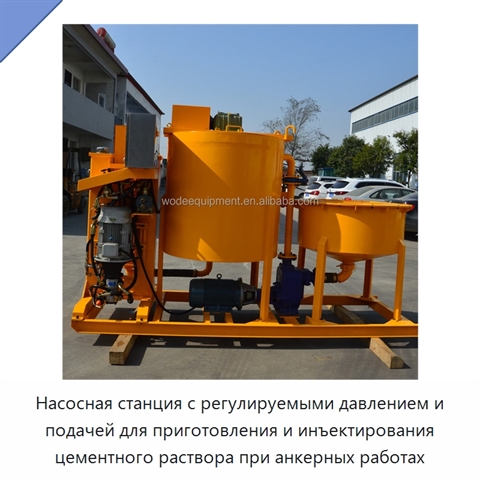

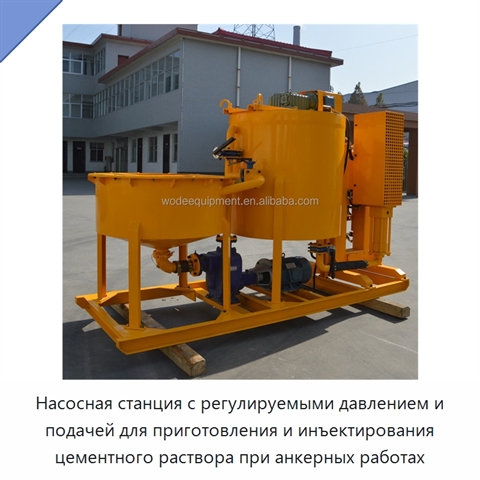

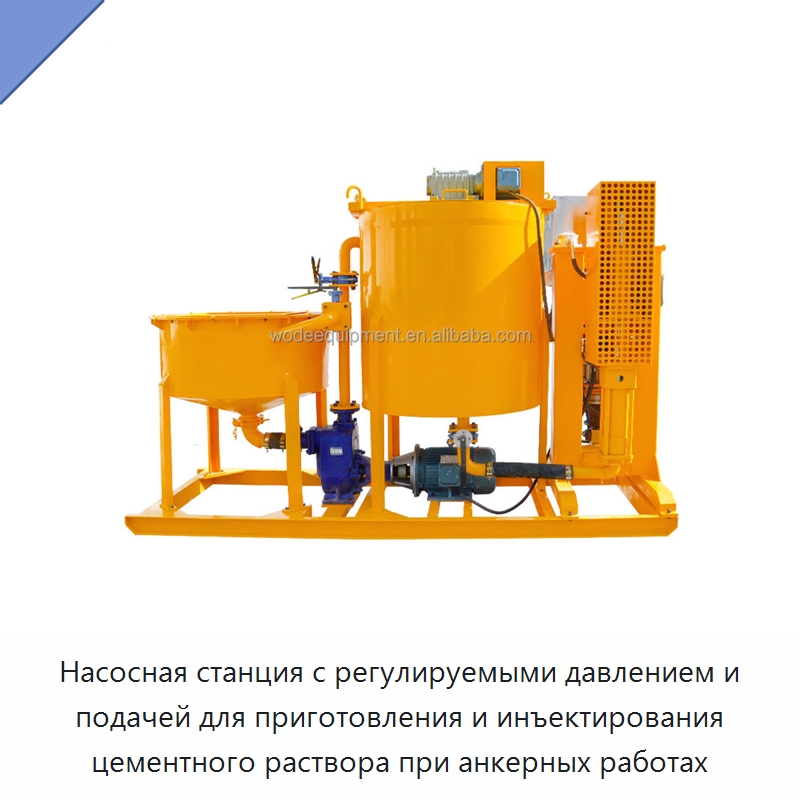

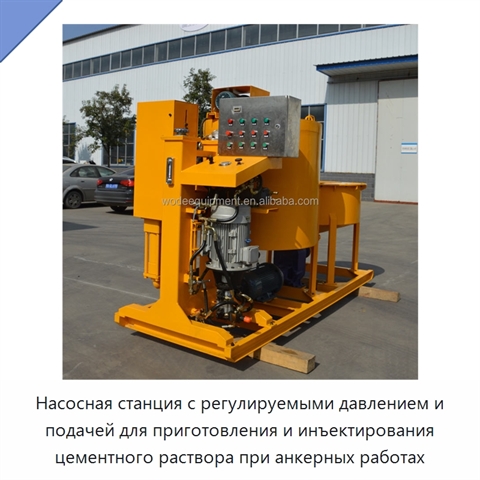

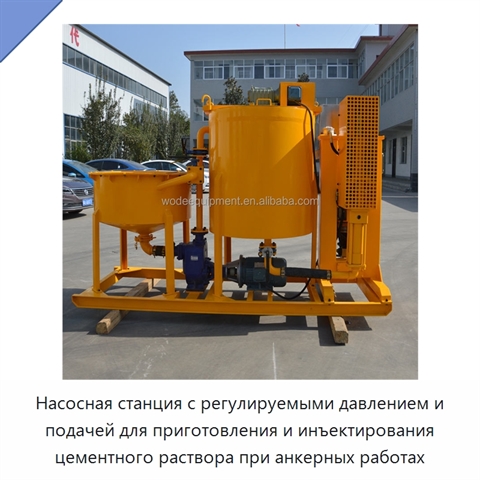

Насосная станция с регулируемыми давлением и подачей для приготовления и инъектирования цементного раствора при анкерных работах

Насосная станция объединяет на общей раме высокоскоростной вихревой смеситель, мешалку и растворонасос. Вода быстро смешивается с цементом или бентонитом до получения однородной суспензии, затем состав поступает в мешалку и далее нагнетается растворонасосом из накопительного бака. Последовательная работа этих узлов обеспечивает непрерывное перемешивание и инъектирование. Станция имеет гидравлический привод с электродвигателем; давление нагнетания и подача регулируются. Вертикальный компактный растворонасос выполнен по однопоршневой схеме двустороннего действия и оснащён шаровым клапаном. Гидравлическая система безопасно сбрасывает давление при блокировке перекачивания, а система ограничения скачков давления работает при малой подаче. Допустимый размер частиц в перекачиваемой смеси — до 5 мм. В режиме низкого давления подача составляет 0–75 л/мин при 0–50 бар, в режиме высокого давления — 0–40 л/мин при 0–100 бар; мощность насосного узла равна 7,5 кВт. Габариты станции составляют 2710 × 1100 × 1820 мм, масса — 1060 кг. Вместимость смесителя равна 250 л, производительность рециркуляционного насоса — 1100 л/мин. Станция рассчитана на водоцементное отношение ≥ 0,5:1. Привод смесителя мощностью 7,5 кВт имеет номинальную частоту вращения 1450 об/мин. Мешалка вмещает 700 л и приводится двигателем мощностью 1,5 кВт с номинальной частотой вращения 36 об/мин. Смеситель выполнен с пониженной высотой загрузки, а компактная компоновка станции уменьшает занимаемое пространство.

Наименование производителя

Adjustable Pressure HWGP250/700/75PI-E Cement Injection Grouting Pump Station for Anchor
