Артикул: 311-059
Модель: ШНЮ-78(4У)
Секция: Дополнительная

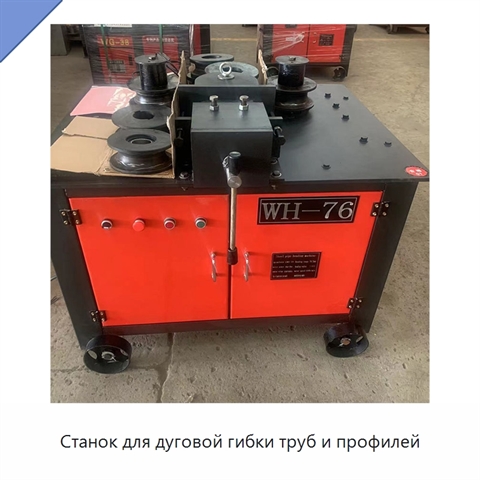

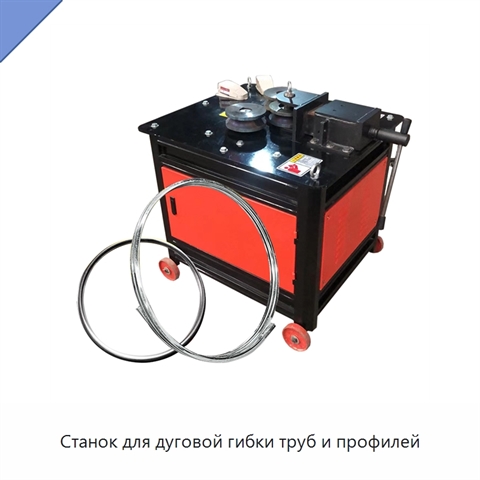

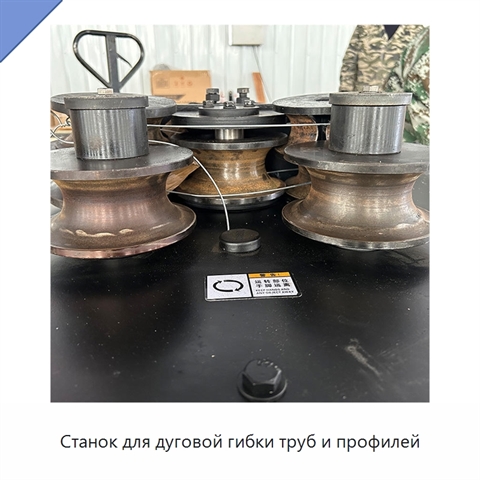

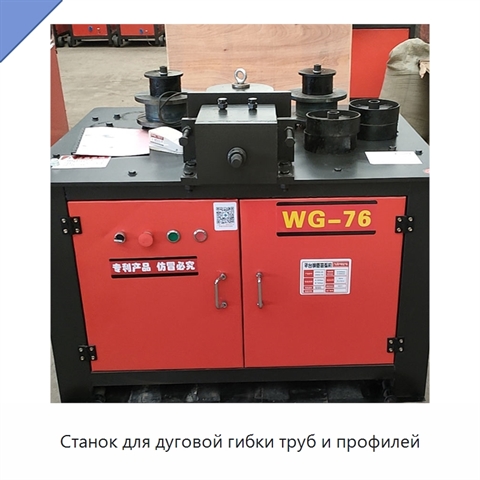

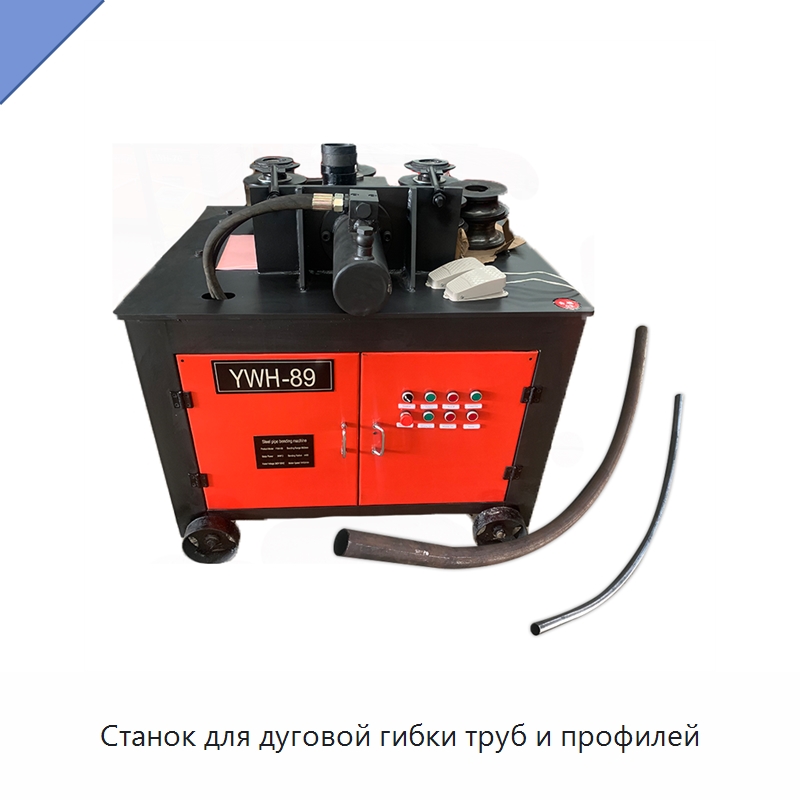

Станок для дуговой гибки труб и профилей
Станок предназначен для дуговой гибки труб и профилей с формированием дуги за один цикл. В первой группе исполнений допустимый диаметр стальной трубы составляет не более Ø25, Ø38, Ø50, Ø76, Ø89, Ø114 и Ø166 мм. Допустимая толщина стенки для первых четырёх исполнений — не более 3 мм, для трёх последних — не более 4 мм. Минимальный радиус гибки для этих вариантов составляет соответственно 300, 300, 500, 500, 900, 1200 и 1500 мм. Мощность двигателя равна соответственно 2,2, 3, 4, 6, 9, 12 и 12 кВт, а частота вращения шпинделя — 10, 10, 10, 8, 8, 6 и 6 об/мин. Электропитание первой группы — трёхфазное, 380 В, 50 Гц. Габариты исполнений составляют соответственно 900×700×950, 880×700×800, 900×800×850, 1200×1200×1000, 1200×1200×1100, 1700×1400×1300 и 2300×1550×1450 мм; масса — 200, 280, 300, 600, 900, 1200 и 2000 кг. Во второй группе диаметр профиля составляет не более Ø38×2, Ø50×2, Ø75×2, Ø89×3 и Ø108×4 мм. Минимальный радиус гибки для этих исполнений равен соответственно 20, 28, 35, 60 и 60 см, скорость гибки — 20 м/мин. Мощность двигателя составляет соответственно 3, 4, 4, 4+3 и 4+4+4 кВт, частота вращения — 12, 10, 6, 6 и 5 об/мин, напряжение — 380 В. Габариты второй группы равны 90×80×95, 95×80×95, 130×100×95, 130×160×95 и 130×160×105 мм, масса — 180, 240, 480, 720 и 1200 кг.
Задать вопрос Искать на Baidu
Какую задачу решает станок для гибки труб
Станок для дуговой гибки труб применяют для формирования точной дуги и получения изогнутой формы труб или профилей за один цикл.
Характеристики ШНЮ-78(4У)
Модель (по базе 91Т)ШНЮ-78(4У)
Автоматизацияполуавтоматический, автоматический
Ключевые преимуществаавтоматическая работа, высокая точность, высокая производительность
Тип станкатрубогиб
Отчёт об испытаниях оборудованияпредоставлен
Материал / обрабатываемый металлсплавы, латунь / медь, углеродистая сталь, нержавеющая сталь, алюминий
Станок для гибки труб - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ШНЮ-78(4У) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ШНЮ-78(4У) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней проверки актуальности данных: 29.08.26
Данные о производителе и характеристиках проверены.
Люди, которые искали Станок для гибки труб, также смотрели:
Одношпиндельный вертикальный обрабатывающий центр с прецизионными линейными направляющими и ходом 800×500×500 мм
Модель: ЖФА-55(1Л)
Одношпиндельный вертикальный обрабатывающий центр оснащён прецизионными линейными направляющими. Перемещение стола составляет 800 мм по оси X, 500 мм по оси Y и 500 мм по оси Z. Точность позиционирования — 0,005, повторяемость по осям X, Y и Z — 0,005 мм.

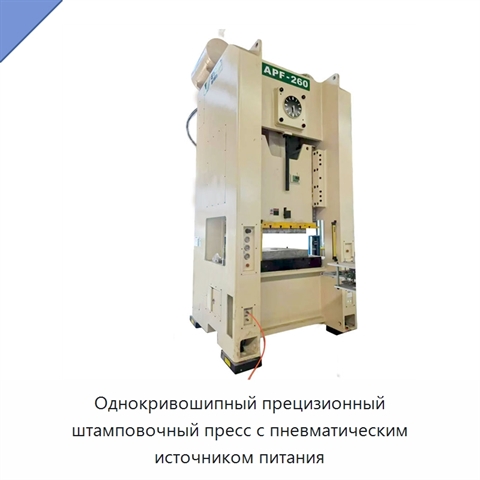

+1 фотоОднокривошипный прецизионный штамповочный пресс с пневматическим источником питания
