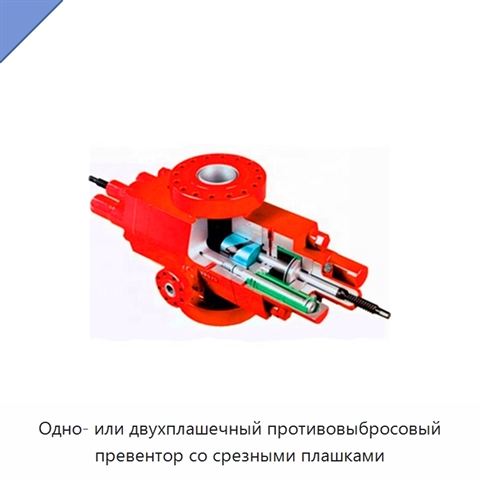

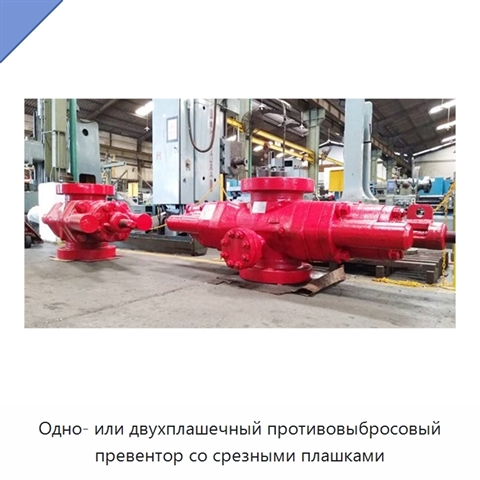

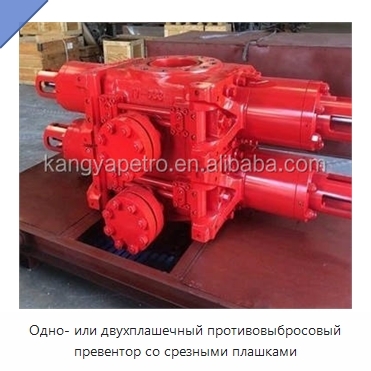

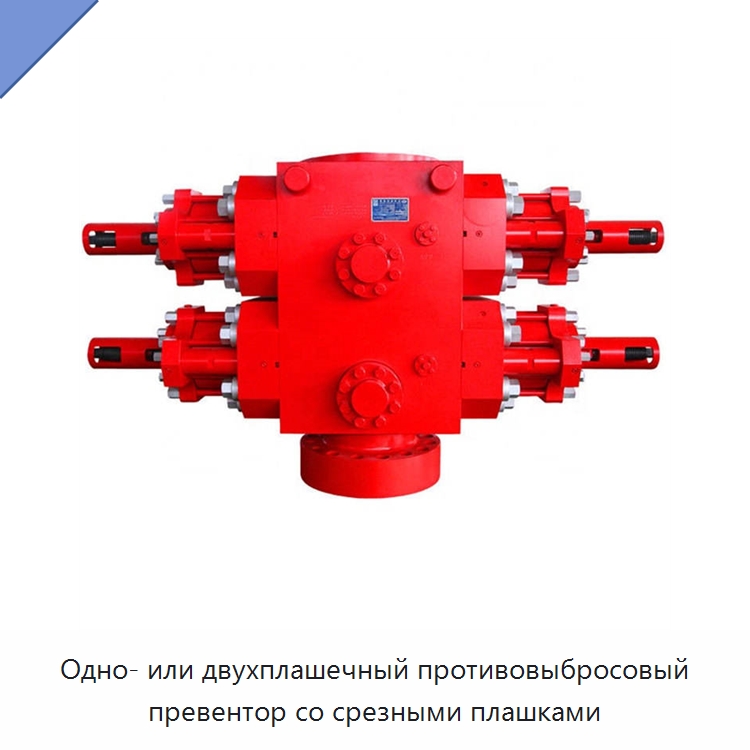

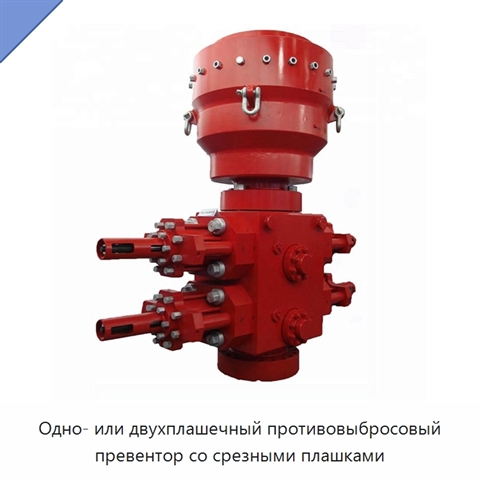

Одно- или двухплашечный противовыбросовый превентор со срезными плашками

Плашечный противовыбросовый превентор имеет одно- или двухплашечное исполнение и может оснащаться трубными, глухими, регулируемыми и срезными плашками без изменения конструкции. Для блокировки можно использовать ручную либо автоматическую гидравлическую систему. Боковые крышки открываются гидравлическим давлением, обеспечивая доступ для замены плашек; выходы размещены с обеих сторон корпуса. Между корпусом и крышками действует самоуплотняющийся под давлением механизм, поэтому для герметизации соединения не требуется большое усилие предварительной затяжки. Уплотнение штока плашки сохраняет герметичность при высоком давлении, а кольцевые канавки фланцев облицованы коррозионно-стойким сплавом. Четыре подъёмные штанги предназначены для подъёма и транспортирования превентора. Корпус и крышки не требуют совместной обработки, что исключает несоответствие сопрягаемых деталей и облегчает техническое обслуживание. Несущие давление детали выполнены коваными для повышения прочности и ударной вязкости. Ручное блокирующее устройство удерживает плашку закрытой при потере гидравлического давления. Рабочее давление в зависимости от исполнения составляет 14, 21, 35 или 70 МПа. Превентор может работать при экстремально высокой или низкой температуре и в агрессивной химической среде.

Наименование производителя

API 16A Cameron Type Single Double Shear Ram Blowout Preventer BOP
