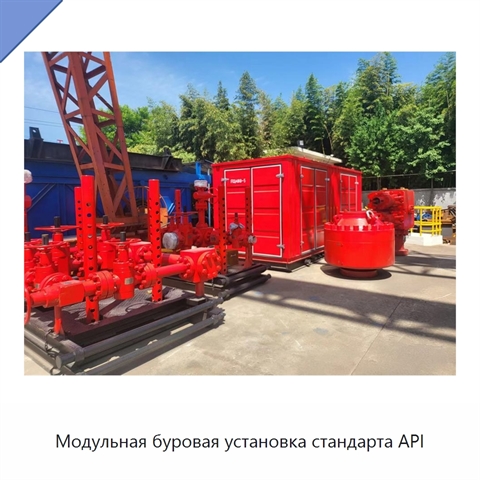

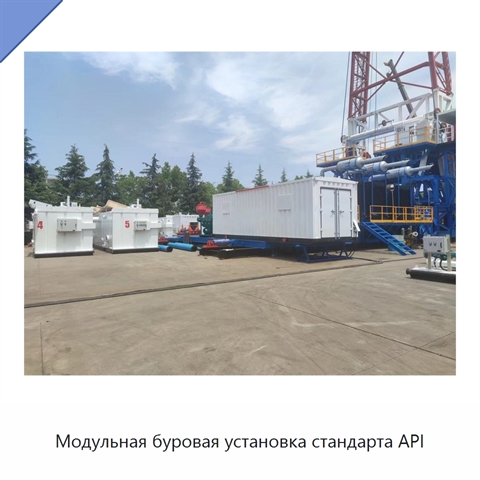

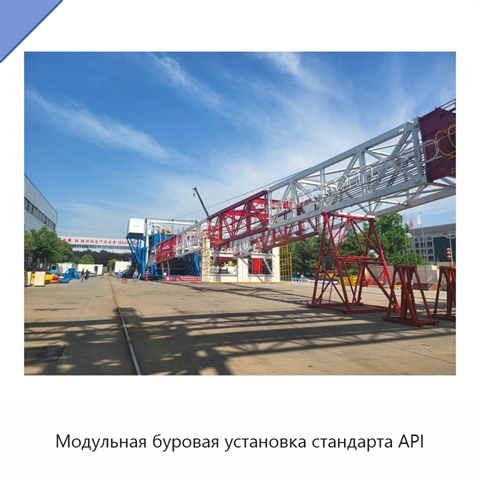

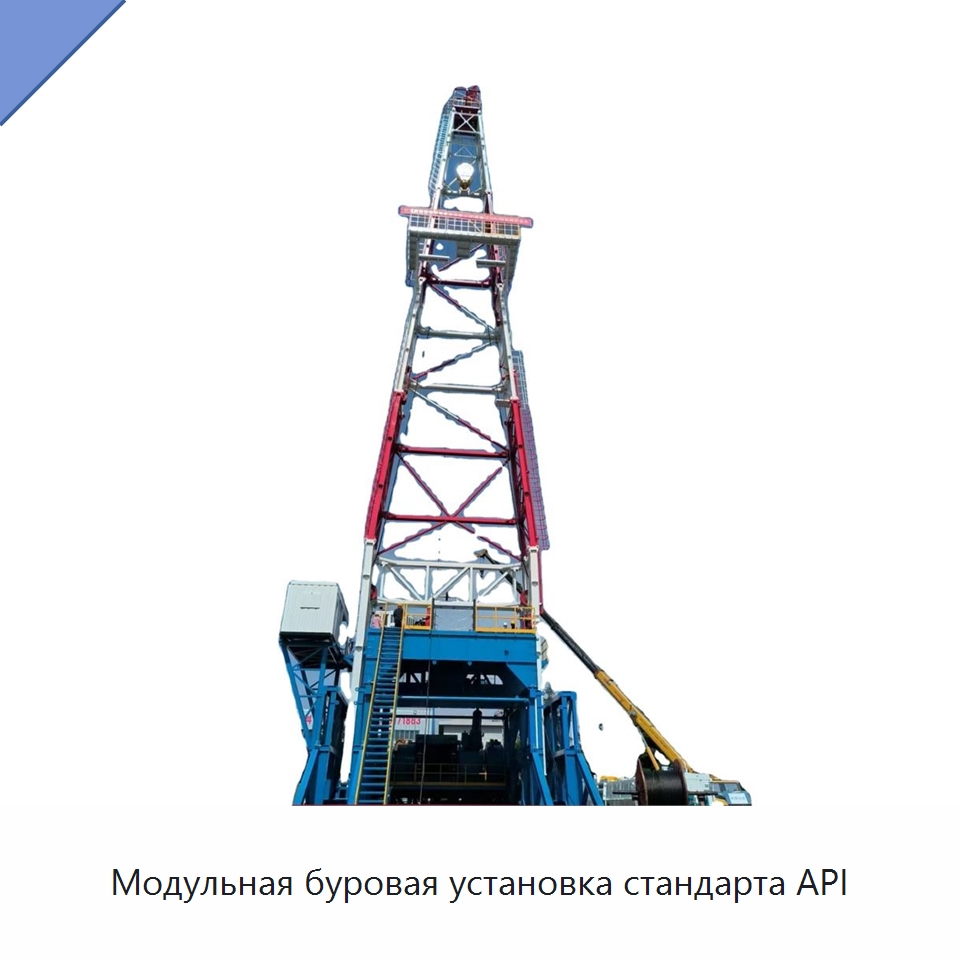

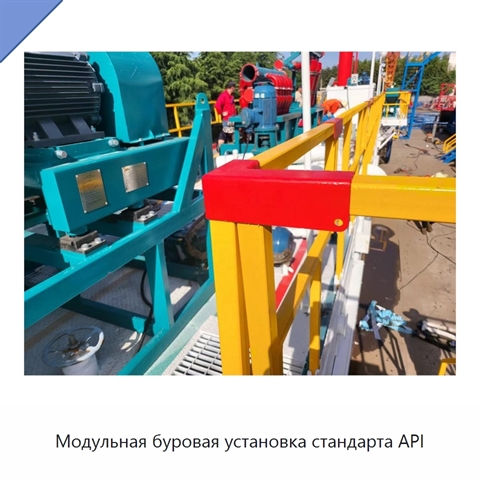

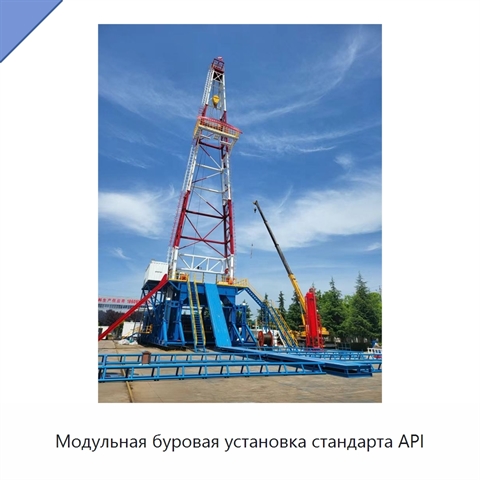

Модульная буровая установка стандарта API

Буровая установка имеет номинальную глубину бурения 1500, 2000, 3000 или 4000 м при использовании бурильной трубы диаметром 114,3 мм. Установленная мощность составляет 402 кВт, 470 кВт или 470 кВт × 2. Максимальная нагрузка на крюке равна 1350, 1580, 1800 или 2250 кН, а максимальная нагрузка на бурильную колонну — 500, 700, 750 или 1150 кН. Номинальная мощность буровой лебёдки составляет 335,6, 447,4, 559,3 или 633,8 кВт. Трансмиссия имеет гидромеханическую схему. В зависимости от исполнения используются схемы привода 10×8, 12×8, 14×8 и 14×10. Высота мачты составляет 33, 35 или 38 м, высота пола буровой установки — 4,5 или 6 м. Диаметр каната равен 26, 29 или 32 мм. Гидравлическая система работает при давлении 14 или 21 МПа, пневматическая система — при 0,8 МПа. Талёвая система имеет схемы 5×4 и 6×5. Габариты с мачтой составляют 19,37×3,05×4,49 м, 20,1×3,05×4,49 м или 23×3,2×4,8 м; без мачты — 14,6×3,05×3,1 м, 15,56×3,05×3,1 м или 16,56×3,2×3,2 м. Полная масса составляет 52 000, 58 000, 73 000 или 85 000 кг.

Наименование производителя

API Standard ZJ50J Skid Mounted Oil Drilling Rig, Modular Design for Fast Installation and Transport
