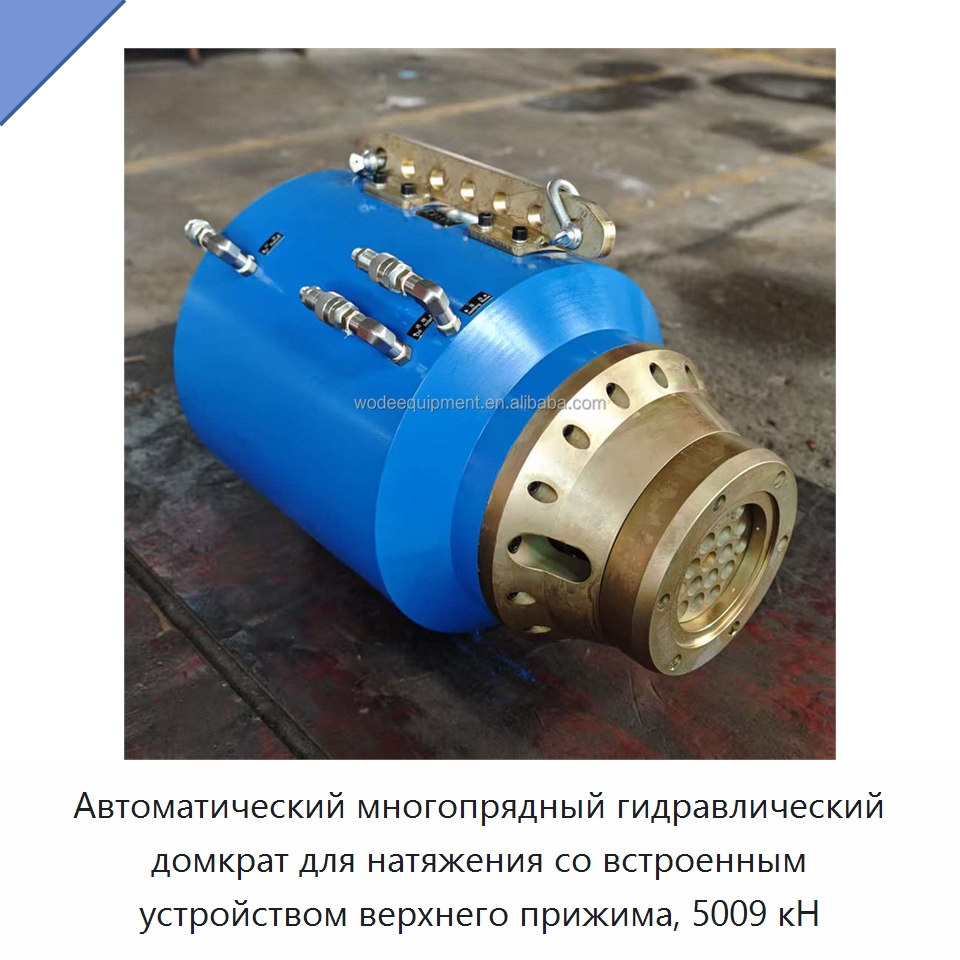

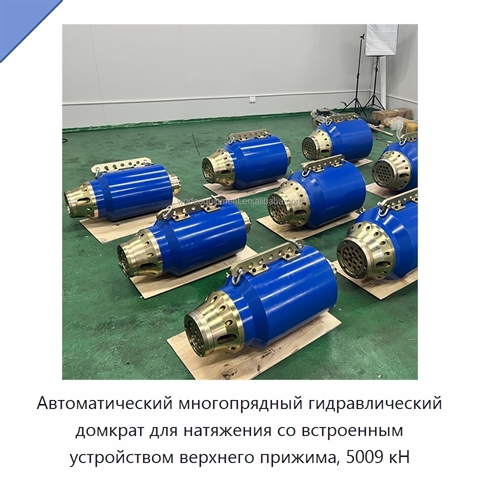

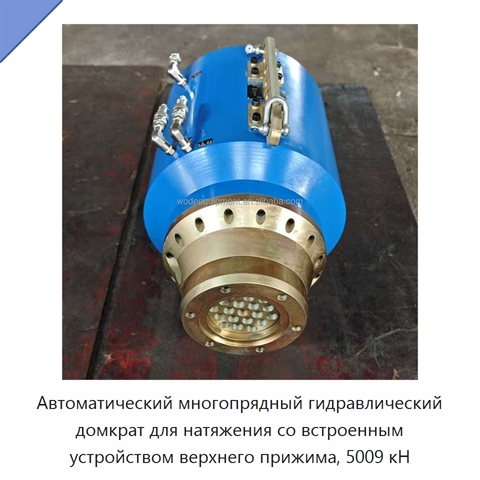

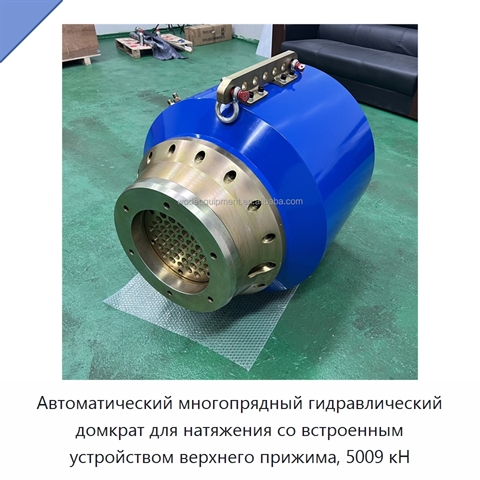

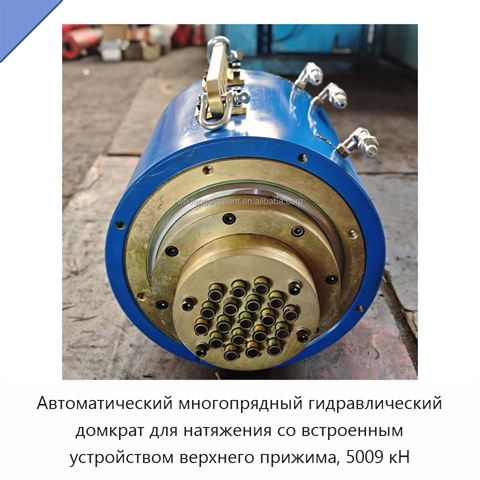

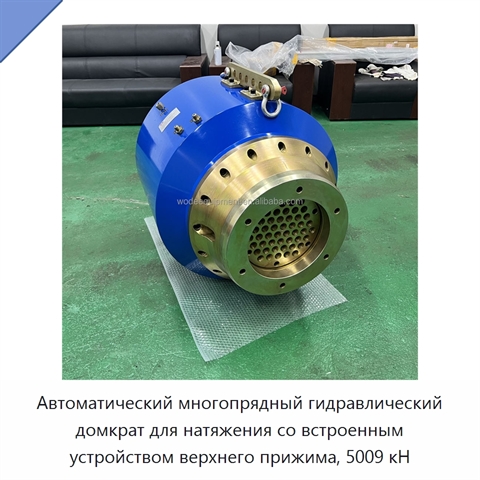

Автоматический многопрядный гидравлический домкрат для натяжения со встроенным устройством верхнего прижима, 5009 кН

Автоматический многопрядный гидравлический домкрат предназначен для натяжения арматурных канатов в постнапрягаемых предварительно напряжённых бетонных конструкциях. Конструкция включает два независимых масляных контура: один обслуживает натяжение, второй — верхний прижим. Встроенное устройство верхнего прижима работает совместно с автоматической инструментальной анкерной плитой. При удержании натяжения прижимной поршень вводит клинья непосредственно в отверстия анкера без предварительного сброса давления; это сокращает обратное перемещение канатов и потери предварительного напряжения. Равномерная посадка клиньев предотвращает проскальзывание проволок, ослабление анкеровки и неполный зажим. Номинальное усилие натяжения составляет 5009 кН, ход натяжения — 250 мм, номинальное давление масла — 56 МПа, площадь натяжного поршня — 894 см², площадь возврата — 423,3 см². Для верхнего прижима предусмотрены номинальное усилие 216 кН, давление масла 10 МПа и площадь поршня 216 см². Домкрат рассчитан на одновременную работу с 19 арматурными канатами диаметром 15,7 мм. Габаритный размер составляет φ505 × 880 мм, масса — 782 кг. Гидравлические рукава подключаются через угловые соединения NPT 90°. Натяжение, прижим и анкеровка выполняются за один рабочий цикл без ручного забивания клиньев и повторного домкрачивания.
