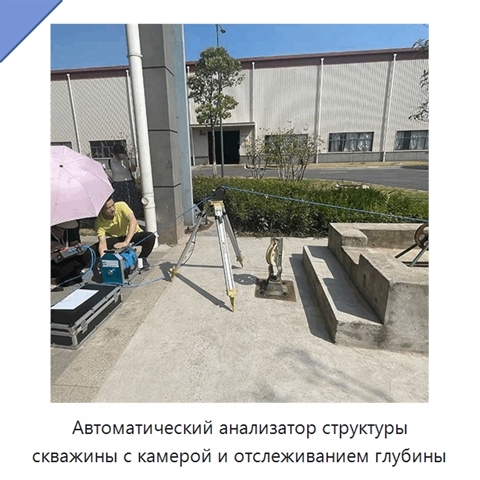

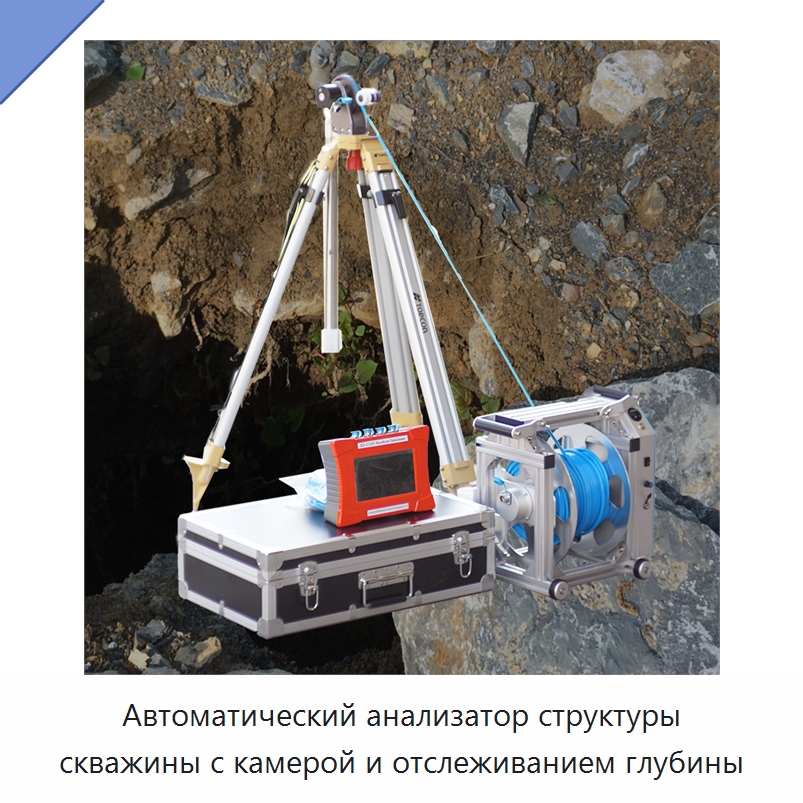

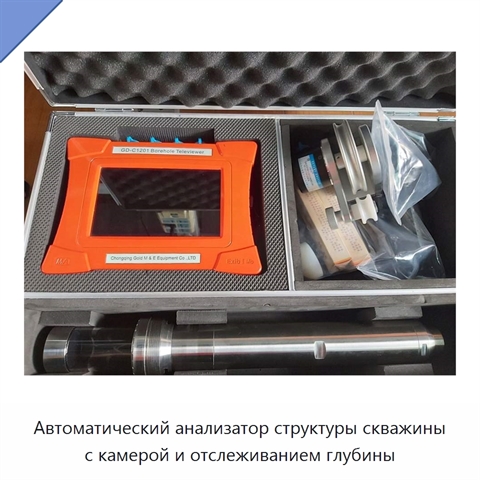

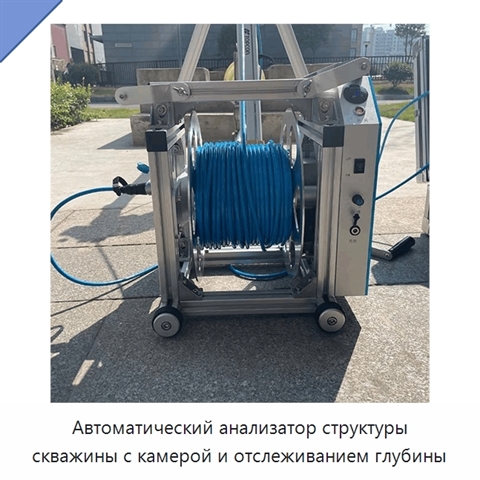

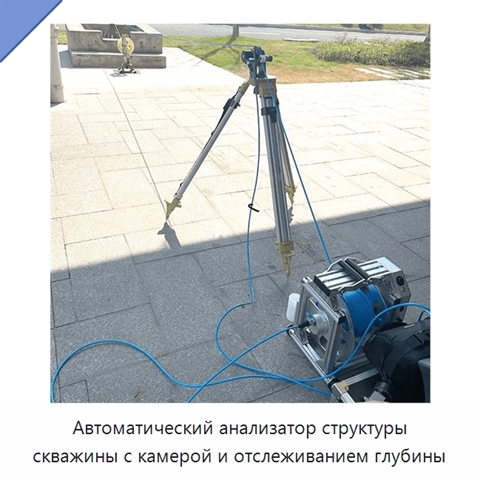

Автоматический анализатор структуры скважины с камерой и отслеживанием глубины

Система получает данные от прибора через высокоскоростной интерфейс USB 2.0 и автоматически организует их в базе данных по проекту, идентификатору скважины и дате. Экранное представление изображения, аннотаций и компоновки соответствует итоговому результату. Экранные инструменты позволяют добавлять литологические описания методом перетаскивания, измерять ширину трещин движением мыши и вычислять ориентацию по направлению от вершины к нижней точке. Пакетная обработка распространяет единые параметры анализа на несколько скважин. Изображения можно корректировать по яркости и контрастности, поворачивать, удалять верхние и нижние участки и объединять секции. Результаты экспортируются как отдельные фрагменты или полноформатные композиции, а таблицы атрибутов литологии с интервалами глубины, шириной трещин, ориентациями и заметками переносятся в электронные таблицы. Трехмерная гистограмма сохраняется в виде последовательности вращающихся кадров или статичных изображений. Калибровка глубины пересчитывает все метки при изменении параметра расстояния импульса, а проверка объединения выявляет несогласованность азимутов секций. Настройка полей, колонтитулов, нумерации страниц и размера страницы до 5000 мм выполняется с предварительным просмотром. При размещении файла базы данных на сетевом диске несколько пользователей могут одновременно просматривать и аннотировать данные; ручное копирование файлов поддерживает удаленное взаимодействие с офисными специалистами.
