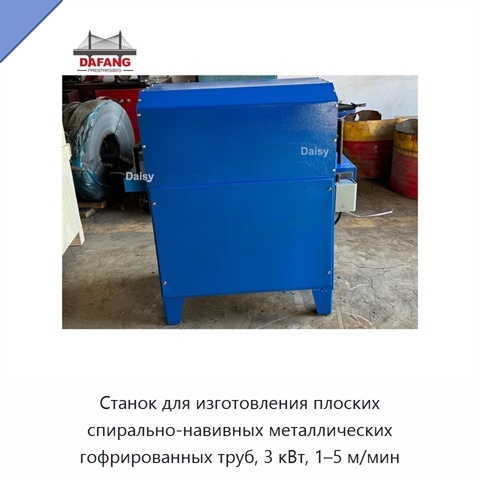

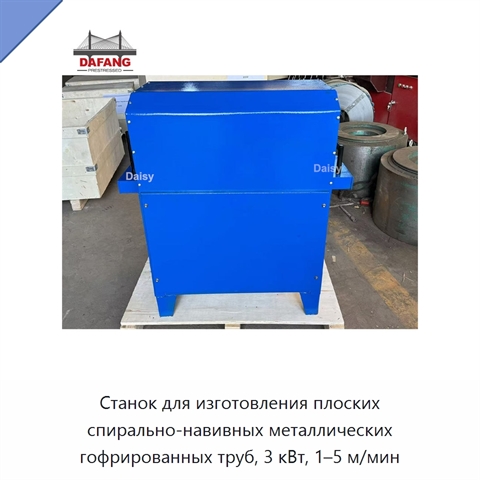

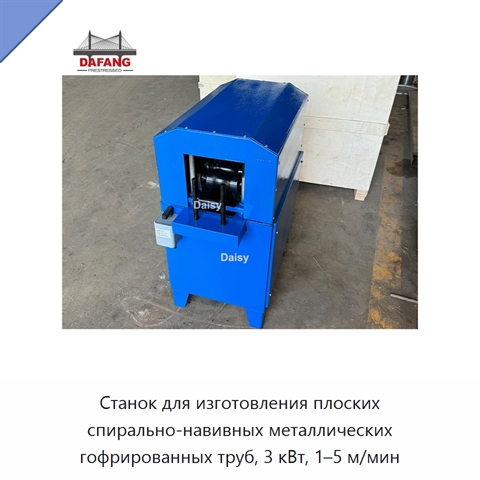

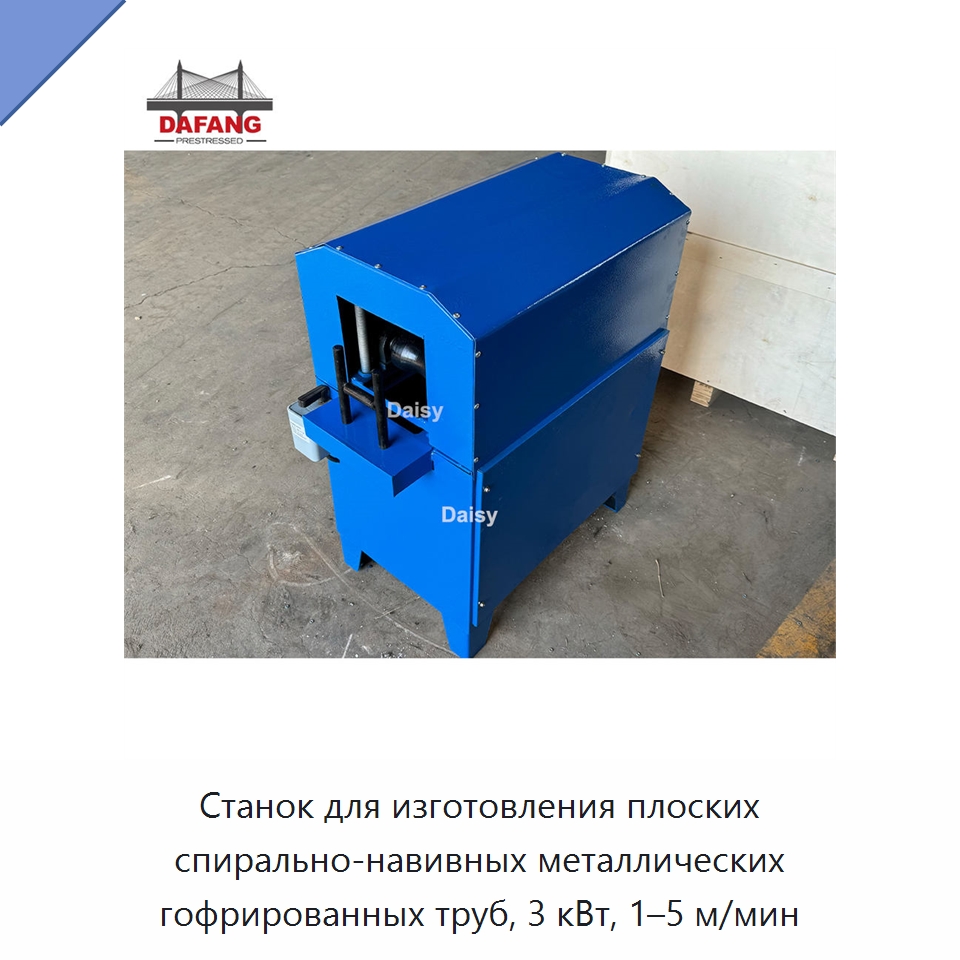

Станок для изготовления плоских спирально-навивных металлических гофрированных труб, 3 кВт, 1–5 м/мин

Станок формует плоские спирально-навивные металлические гофрированные трубы для каналов в предварительно напряжённых бетонных конструкциях. Оборудование перерабатывает круглую металлическую гофрированную трубную заготовку соответствующего размера в плоское сечение. Исходным материалом служит рулон оцинкованной или холоднокатаной стали. Стальная полоса проходит через роликовый формующий узел и получает профиль двойной волны. Её края загибаются в противоположных направлениях, соединяются прямозубым тиснением и уплотняются, образуя плотно сцеплённую гофрированную трубу. Непрерывная навивка продолжается до заданной длины. При контакте переднего конца трубы с концевым выключателем основной двигатель автоматически останавливается, после чего сформированный участок отрезается резаком. Мощность двигателя составляет 3 кВт, напряжение питания — 220 или 380 В, скорость изготовления — от 1 до 5 м/мин. Станок работает со стальной полосой шириной 36 мм и толщиной 0,23–0,4 мм. Внутренние размеры плоского сечения труб составляют 52 × 19, 67 × 19, 76 × 19, 65 × 22, 74 × 22 или 90 × 22 мм. Габариты оборудования — 1100 × 800 × 1400 мм.

Наименование производителя

BJ130 3KW Flat Spiral Duct Manufacturing Tube Forming Machine Corrugated Pipe Machine for Post Tension Construction Site
