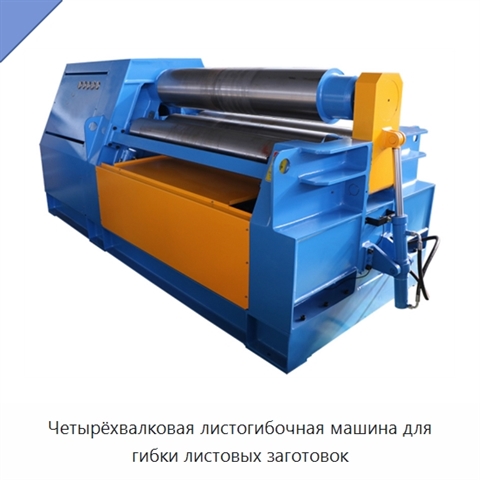

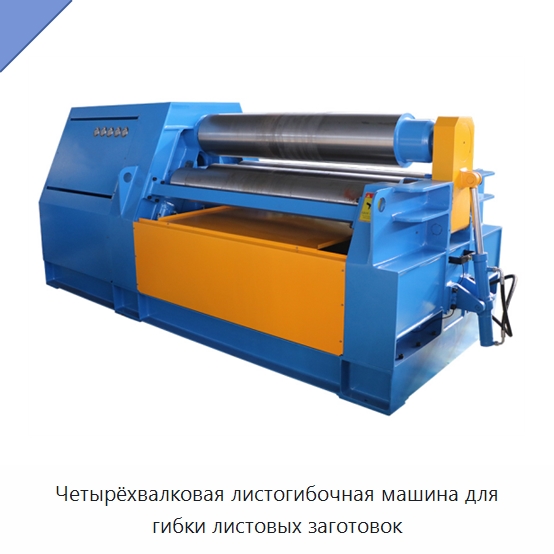

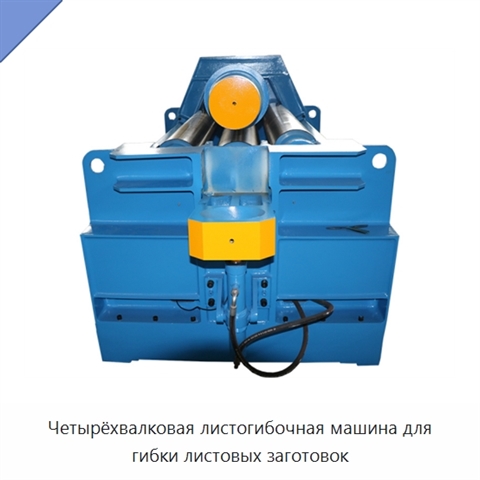

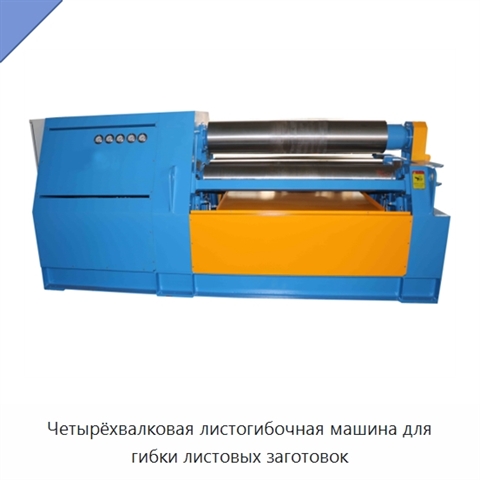

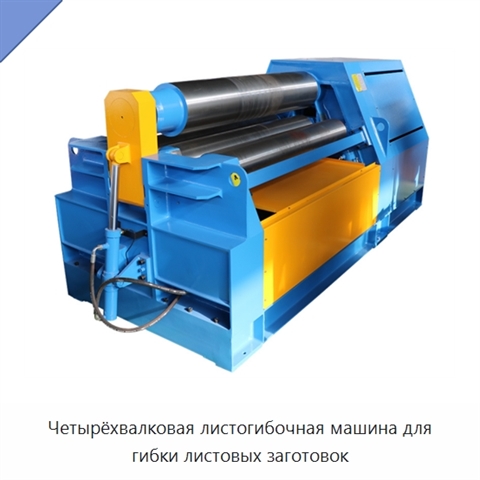

Четырёхвалковая листогибочная машина для гибки листовых заготовок

Машина выполняет гибку листа с максимальной толщиной 16 мм; предварительная гибка рассчитана на толщину до 12 мм. Максимальная ширина гибки составляет 1600 мм, эффективная длина валков — 1700 мм. Для листа с пределом текучести 245 МПа минимальный диаметр гибки при максимальном размере равен 550 мм. Диаметры верхнего, нижнего и боковых валков составляют 270, 240 и 220 мм соответственно. Верхний валок имеет твёрдость по шкале Бринелля 220–260 и индукционную закалку; профиль валка выполнен выпуклым. Подъём валков гидравлический и синхронный, точность составляет ±0,2 мм. Установлены самоустанавливающиеся роликовые подшипники. Коническое устройство гибки, боковая и центральная опоры для листового металла большого диаметра, загрузочный стол и масляный охладитель доступны в качестве опций. Управление выполняется в режиме ЧПУ, положение и перемещение отображаются на жидкокристаллическом дисплее, предусмотрен программируемый логический контроллер. Скорость гибки составляет около 3,5 м/мин, крутящий момент гидравлического механизма — 40000 Н·м. Мощность двигателя гидросистемы — 11 кВт, максимальное давление системы — 31,5 МПа. Предусмотрена электрическая и гидравлическая защита от перегрузки. Круглость не превышает 0,4 диаметра, при этом отклонение составляет не более ±1,5 мм. Автоматическая гибка выполняется на уровне половины номинального параметра.

Наименование производителя

BR-12 16x1600 Four Rollers Plate Rolling Machine
