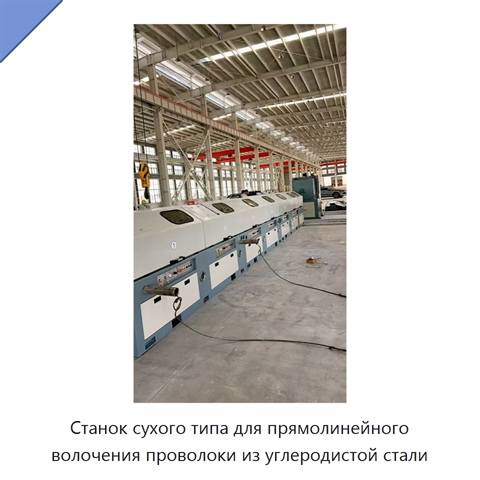

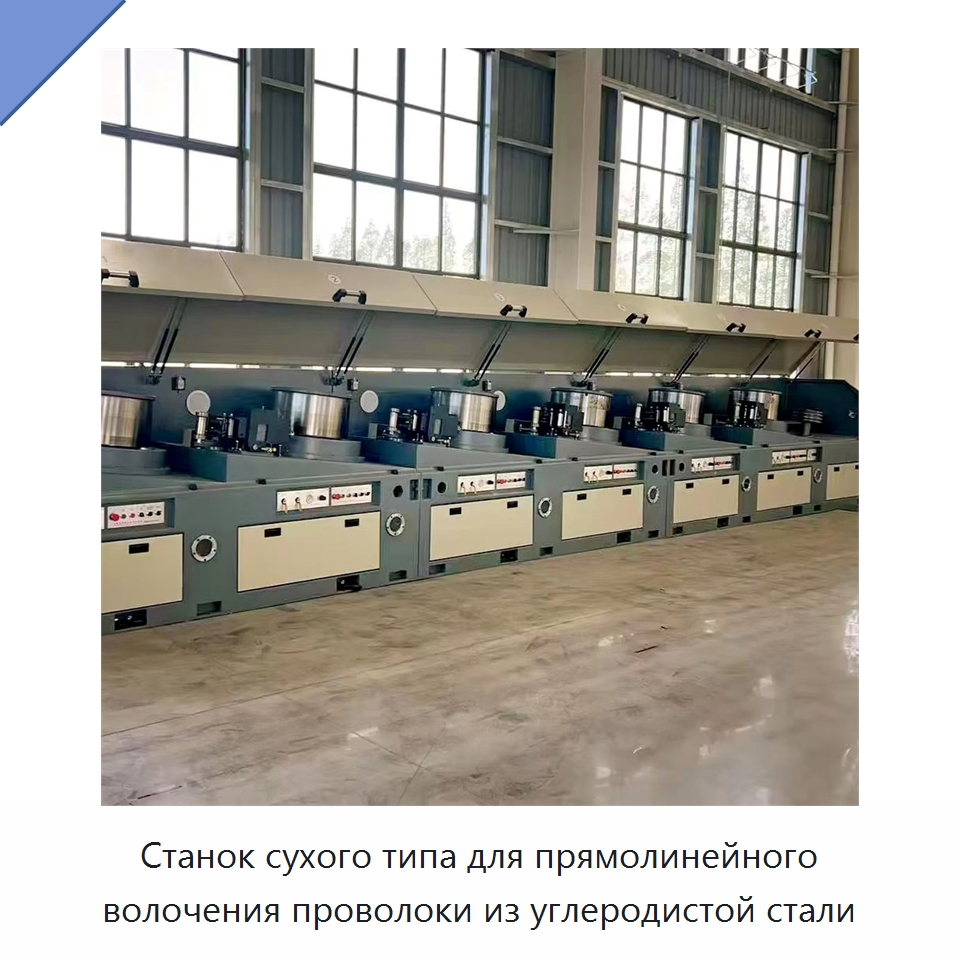

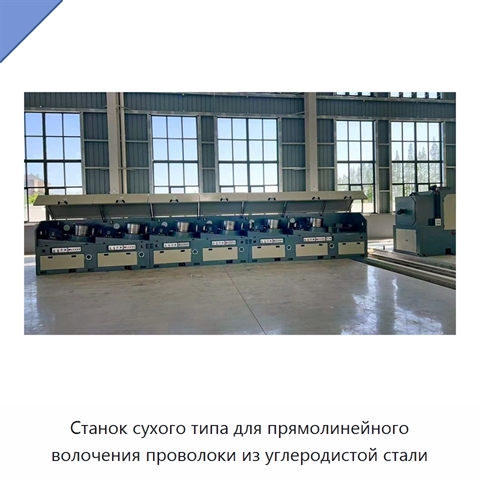

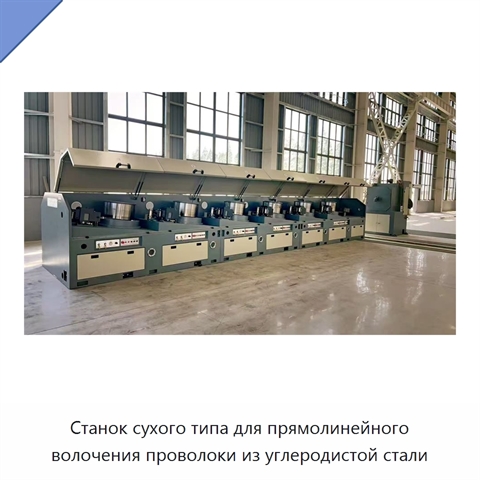

Станок сухого типа для прямолинейного волочения проволоки из углеродистой стали

Станок выполнен с приводом от двигателя переменного тока с частотным управлением: передача к барабану осуществляется через узкие клиновые ремни и закалённый редуктор. Барабаны изготовлены из стали; рабочая поверхность наплавлена, гладкая и износостойкая, высота наплавки составляет 150 мм, высота ступицы — 150–200 мм. Зажимной тормоз на шкиве привода обеспечивает быстрое и аварийное торможение, предотвращает обратное вращение, а его цилиндр управляется электромагнитным клапаном. Волочильная коробка имеет сварную конструкцию и две камеры. Направляющий ролик обеспечивает прямой ввод проволоки в матрицу, а регулирующий ролик изменяет натяжение при давлении воздуха 0,15–0,6 МПа; сигнал датчика используется для корректировки скорости. Перемешивающее устройство коробки приводится однофазным конденсаторным двигателем через зубчатый редуктор и цепную передачу, поддерживая перемещение смазочного порошка без его комкования. Устройство пропуска прохода позволяет исключать отдельный проход при недостаточной общей степени обжатия и согласовывать скорость соседнего барабана с помощью датчика. Барабаны охлаждаются изнутри водой через узкие щели, а снаружи — воздухом от вентилятора; наклонная установка увеличивает время теплообмена проволоки с воздухом. Волочильная матрица охлаждается прямой подачей воды, управляемой впускным клапаном; для её замены вода быстро удаляется, а уплотнение выполняется медной или алюминиевой прокладкой. Управление построено на ПЛК и поддерживает автоматический режим.

Наименование производителя

Carbon Steel Dry Type Straight Line Wire Drawing Machine 2025 New Model
