Ультразвуковой монитор бурения буронабивных свай

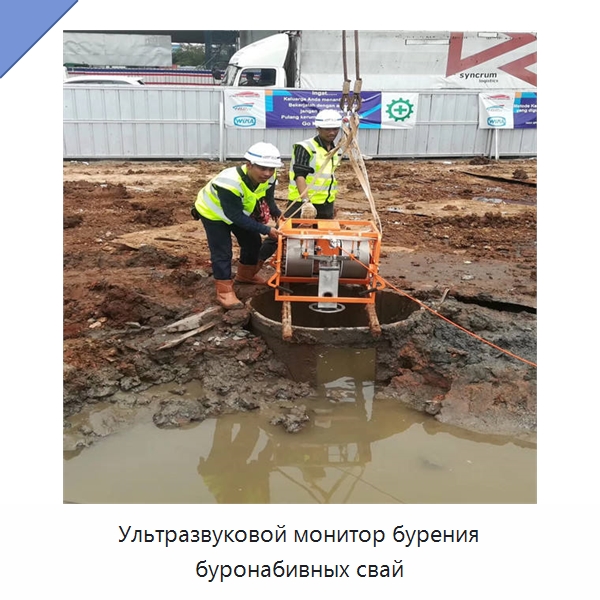

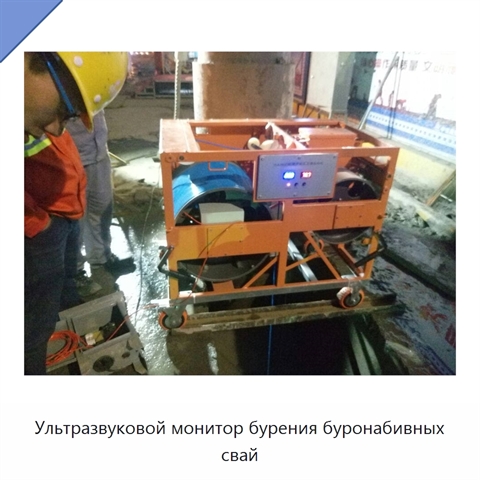

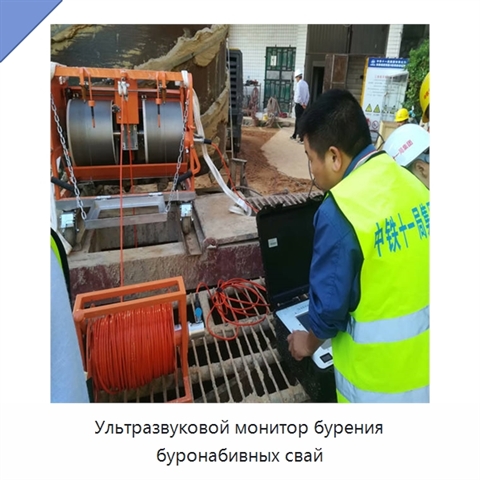

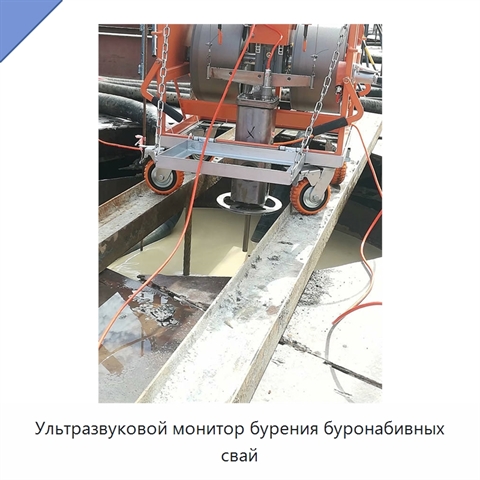

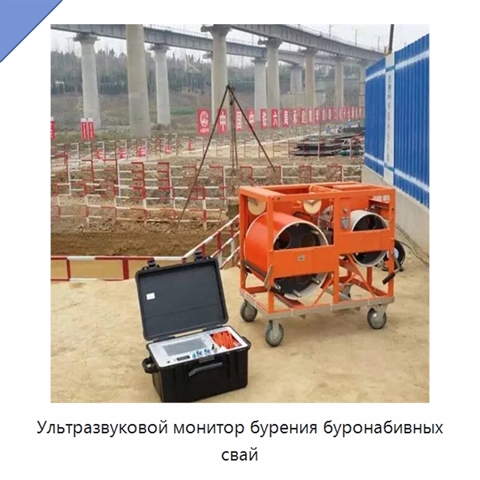

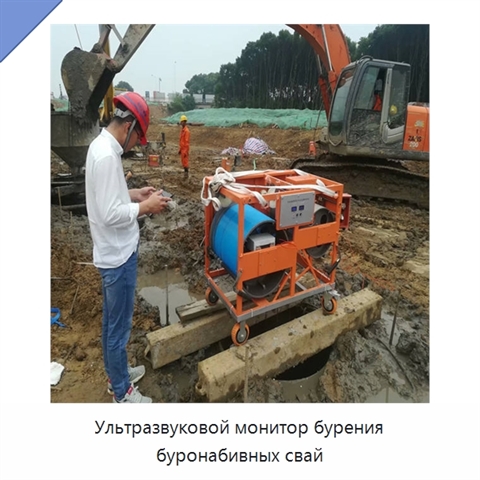

Прибор опускают вдоль скважины буронабивной сваи до дна. При опускании прибор передаёт волну к стенке сваи и принимает отражённую волну. Калипер работает по методу отражения, а толщину осадка измеряют методом давления на зонд. Цифровая система выводит волну на монитор, поэтому оператор наблюдает её в процессе работы. Разделение сильно- и слаботочных электрических цепей повышает стабильность системы. Основной блок можно напрямую подключать к различным лазерным принтерам для печати результатов на месте. Зонд имеет малую мёртвую зону и высокую мощность; доступна калибровка скорости распространения волны. Контроль геометрии сваи включает вертикальность, положение обрушений и расширений, а также направление наклона. Предусмотрено определение эффекта расширения ветвистой и уширенной сваи. Зонд-калипер работает в четырёх направлениях и двух сечениях. Питание подаётся от блока управления. Диапазон измерения диаметра: Φ280-Φ7200 мм; точность: ≤0,2 % FS; частота: 90 кГц; мощность: ≥8 Вт. Для бурового раствора допустимы удельный вес ≤13 кН/м³, вязкость ≤25 с и содержание песка ≤4 %. Варианты выходного сечения: XX’+ YY’, XX’, YY’, XX’+ Y или XX’+ Y’. Размер прибора — 130 мм × 130 мм × 370 мм, масса — 18 кг, температура — от -20 до 50 °C, влажность — 0-90 %.
