Цепной сварочный позиционер для кантования и подъёма стальных конструкций

Name: Цепной сварочный позиционер для кантования и подъёма стальных конструкций
SKU: 137-964

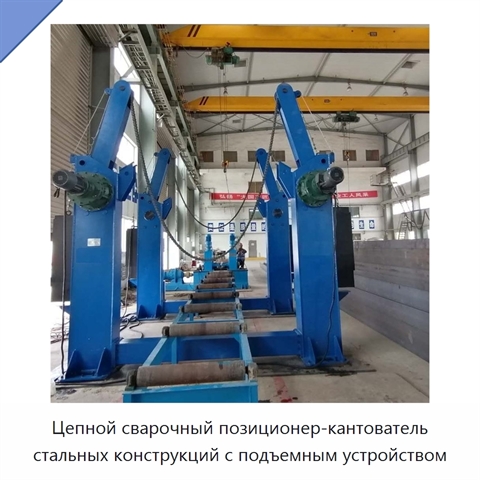

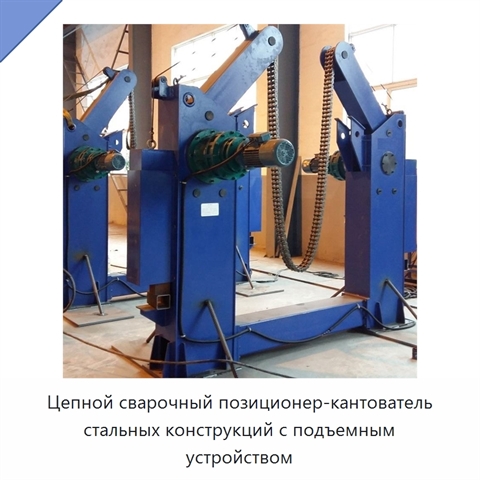

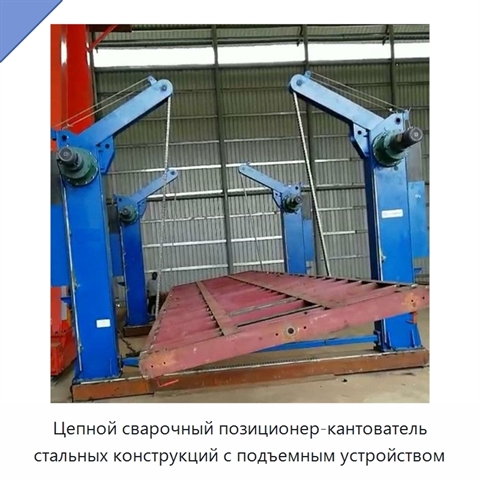

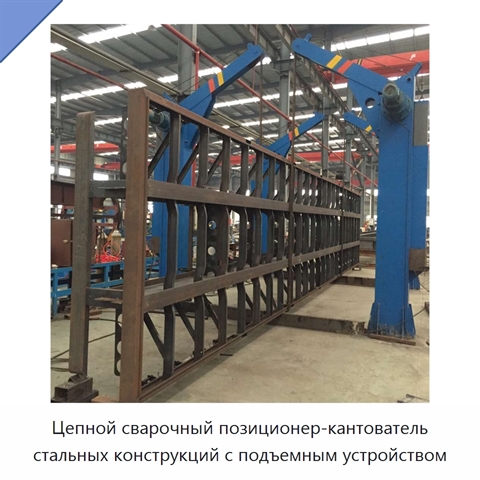

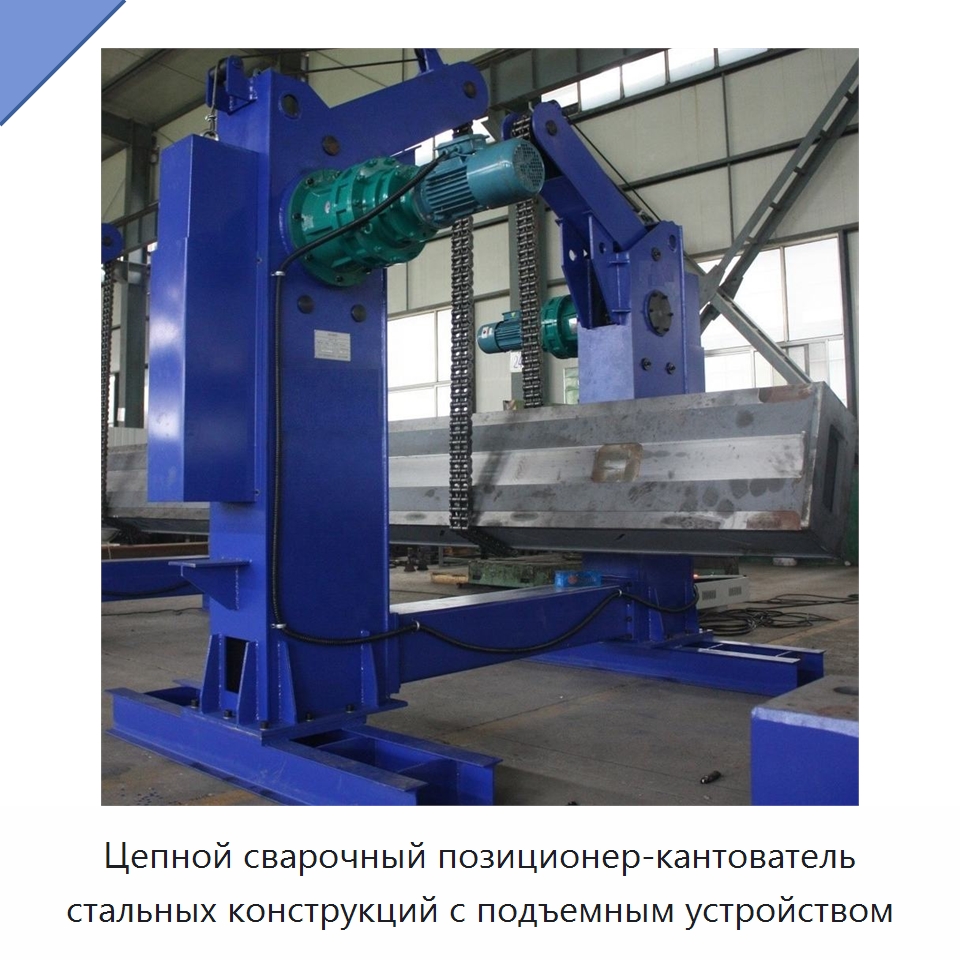

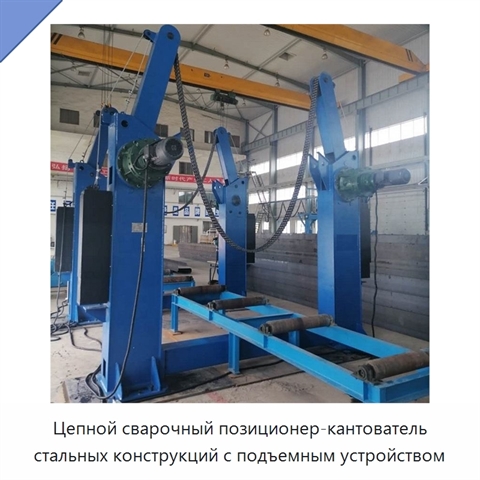

Цепной сварочный позиционер предназначен для кантования заготовок на угол от 0 до 360° по часовой стрелке или против неё и их подъёма между технологическими операциями. Несущая конструкция выполнена по схеме перевёрнутого портала и включает четыре колонны коробчатого сварного сечения. На каждой колонне размещён приводной механизм: тормозной двигатель через циклоидальный цевочный редуктор вращает звёздочку. Над звёздочкой находятся два ролика, закреплённые на поворотном рычаге; они изменяют направление движения цепи и положение её ветвей. Нижний направляющий ролик увеличивает угол охвата звёздочки цепью. При необходимости кантования поворотный рычаг опускается, а когда переворот не требуется — поднимается, ослабляя цепь для продольного перемещения заготовки. Подъёмная цепь удерживает заготовку при перевороте и препятствует её проскальзыванию. Четыре редуктора могут вращаться в одном или противоположных направлениях: в первом режиме выполняется кантование, во втором — подъём и опускание. Система управления включает ПЛК, главный шкаф и ручной пульт, соединённый со шкафом кабелем длиной 15 м. Пульт позволяет управлять позиционером с разных рабочих мест. На пульте и в главном шкафу расположены кнопки включения и остановки питания, переключатель направления кантования и кнопка аварийного останова. Система имеет защиту двигателя от сверхтока, перенапряжения и превышения крутящего момента. Контроль температуры останавливает оборудование и включает аварийную сигнализацию при перегреве; доступны местное и дистанционное управление.

Наименование производителя

Chain Type Tilter Machine/Steel Structure Welding Positioner /Other Turning Equipment, Steel Structure Welding Positioner With Lifting Device Tilter Machine for Other Turning Equipment, Automatic Chain Type Tilter Machine and Steel Structure Welding Positioner, Large Workpiece Chain Type Turning Over Flipping Positioner Machine for Steel Profiles, Automatic Chain Type Steel Beam Tilter Machine Steel Structure Welding Positioner, High Efficiency Steel Chain Steel Structure Welding Turning Machine, Chain Type Welding Positioner Steel Structure Tilter Machine for Other Turning Equipment, Welding Positioner Auto Precision Lifting PLC Control Rotary Bearing Seat Tilting Mechanism Anti-collision

Задать вопрос Искать на Baidu

Какую задачу решает цепной сварочный позиционер

Цепной сварочный позиционер применяют для поворота и подъёма стальных заготовок между технологическими операциями, а также для их продольного перемещения при ослабленной цепи.

Характеристики ПГИ-71(7У)

Модель (по базе 91Т)ПГИ-71(7У)

Габаритные размерыпо индивидуальному заказу, 3000 × 2500 × 2000 мм

Частота вращения0,5–3,5 об/мин, 0,05–0,5 об/мин, 0,5–3,5 об/мин

Типсварочный позиционер

Цепной сварочный позиционер - гибкость поставки.

Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы адаптируем технические характеристики, типоразмеры и комплектацию ПГИ-71(7У) под условия применения (на базе производителя-оригинала или нашего завода в России).
