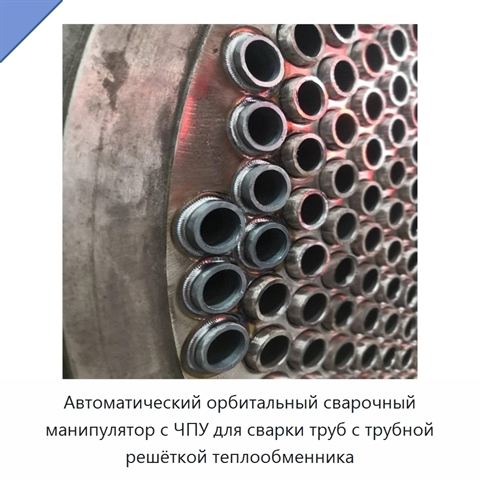

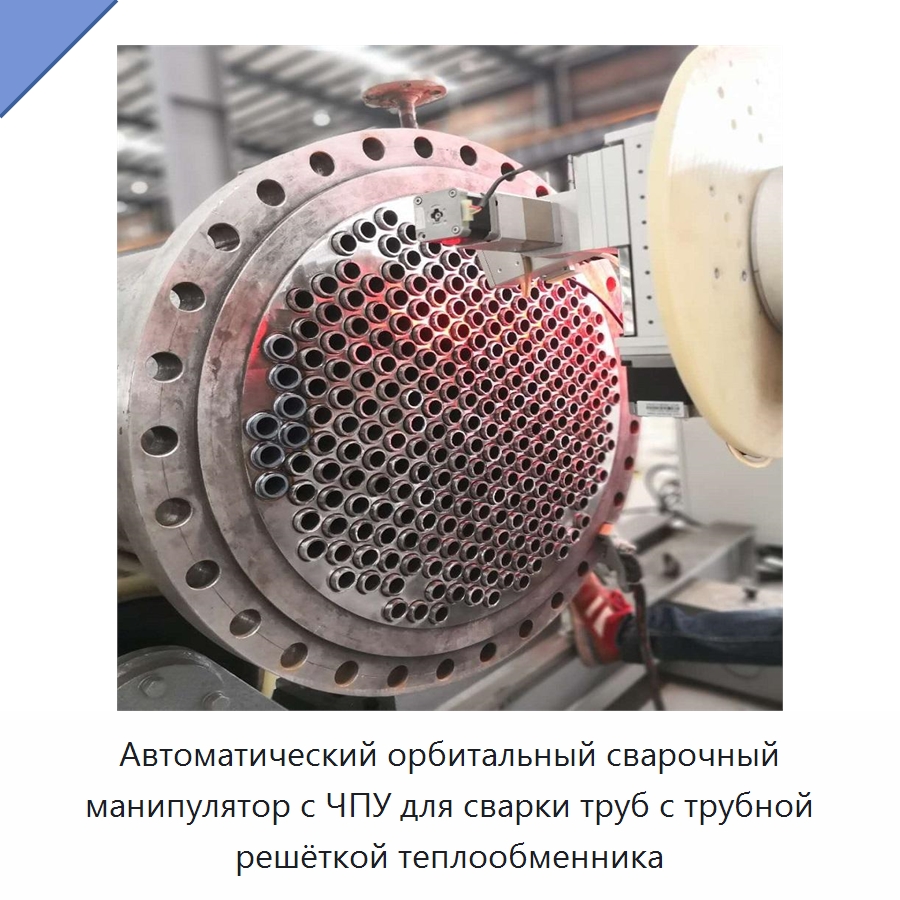

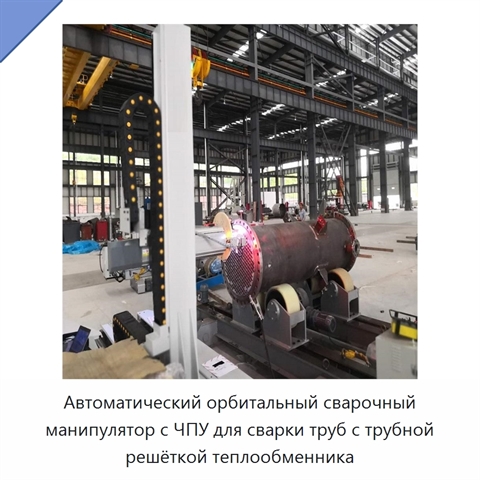

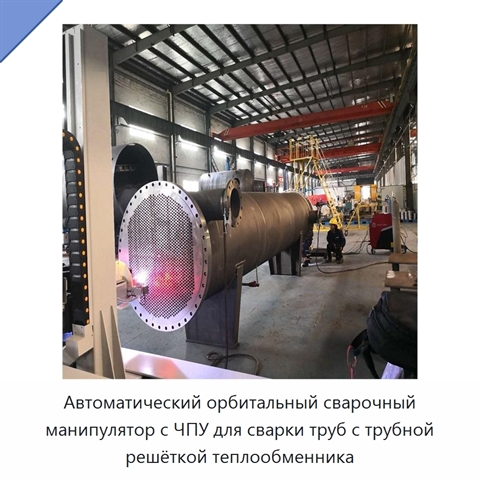

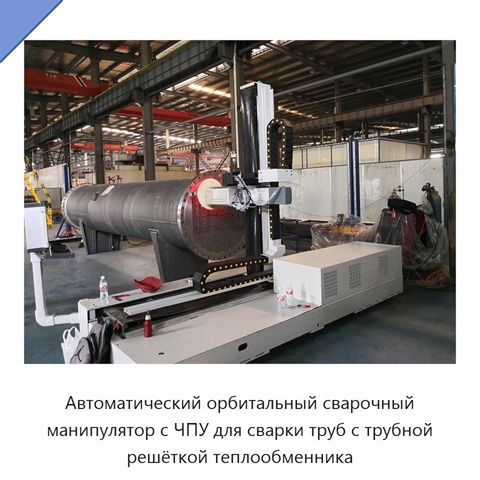

Автоматический орбитальный сварочный манипулятор с ЧПУ для сварки труб с трубной решёткой теплообменника

Автоматический орбитальный сварочный манипулятор с ЧПУ выполняет сварку труб с трубной решёткой теплообменника. Диаметр свариваемых труб составляет 8–60 мм. Для сварки применяются вольфрамовые электроды диаметром 2,4 или 3,2 мм и проволока диаметром 0,8 или 1,0 мм. Скорость вращения регулируется от 0,168 до 16,8 об/мин, а скорость подачи проволоки составляет 4000 мм/мин. Максимальный сварочный ток станка — 300 А, охлаждение — водяное. Исполнение массой 2 т имеет диапазон угла сварочной горелки от −20° до 40°, ход каретки регулировки длины дуги 35 мм, горизонтальный ход колонны и основания по 3000 мм, горизонтальный ход балки 500 мм и диапазон вертикальной регулировки ±40 мм; его габаритные размеры составляют 5000 × 1340 × 3940 мм. Исполнение массой 1,5 т имеет диапазон угла горелки от −20° до 45°, ход каретки регулировки длины дуги 40 мм, горизонтальный ход колонны и основания по 2000 мм, горизонтальный ход балки 450 мм и диапазон вертикальной регулировки ±50 мм; его габаритные размеры составляют 4200 × 1340 × 3040 мм. В обоих исполнениях ход радиальной регулировки равен 40 мм, а диапазон горизонтальной регулировки — ±50 мм. Инверторный источник питания работает при основном напряжении 3 × 380 В. Диапазон входного напряжения с учётом колебаний составляет 3 × 380 В при −15…+15 %, частота — 50 Гц. Диапазон сварочного тока источника равен 5–500 А, напряжение холостого хода — 72 В, максимальная мощность — 34 кВт. При температуре 40 °С источник обеспечивает 387 А при 100 % и 500 А при 60 %, продолжительность рабочего периода составляет 10 мин. Рекомендуемая мощность распределительного щита — 50 кВА. Коэффициент мощности равен 0,98, КПД — 78 %. Рабочая температура окружающей среды составляет от −10 до +40 °С, температура транспортирования и хранения — от −25 до +55 °С. Управление осуществляется через цветной сенсорный экран диагональю 10,4 дюйма. Система управления регулирует подачу газа, сварочный ток, вращение, подачу проволоки и угловое отклонение. Она позволяет сохранять 999 секций программ, а диск имеет 20 разделов. Напор насоса составляет 30 м при давлении 0,3 МПа, объём бака — 15 л.
