Артикул: 138-501
Модель: ТАТ-78(9П)
Секция: Дополнительная

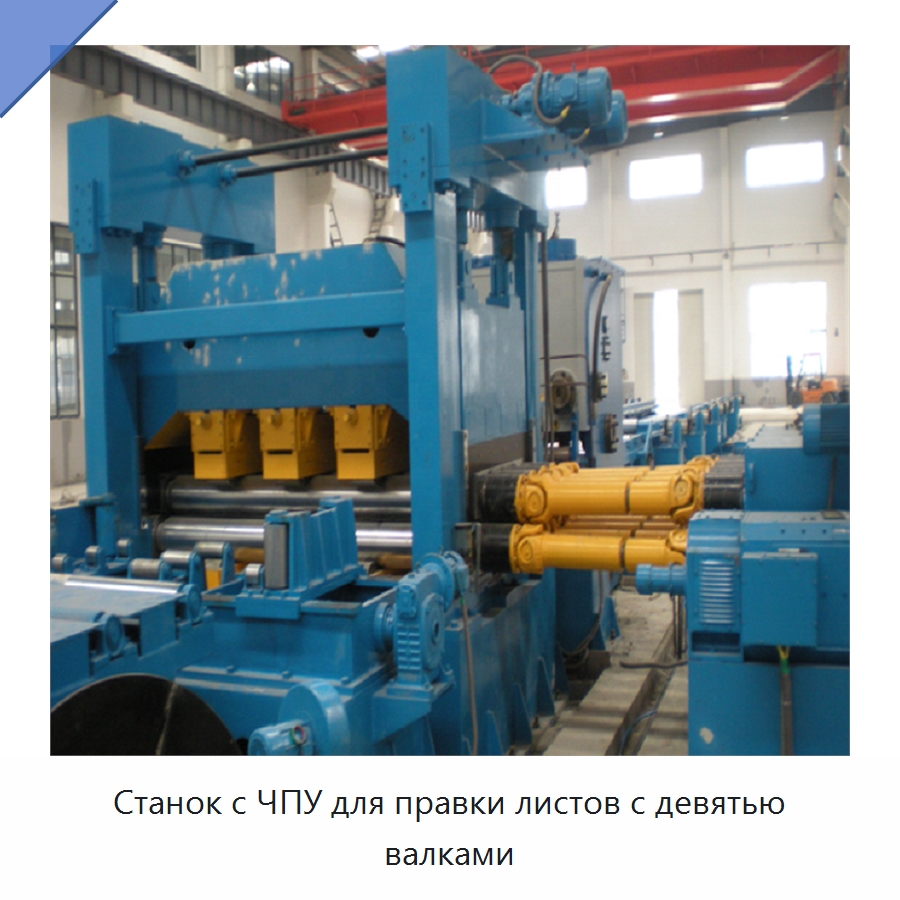

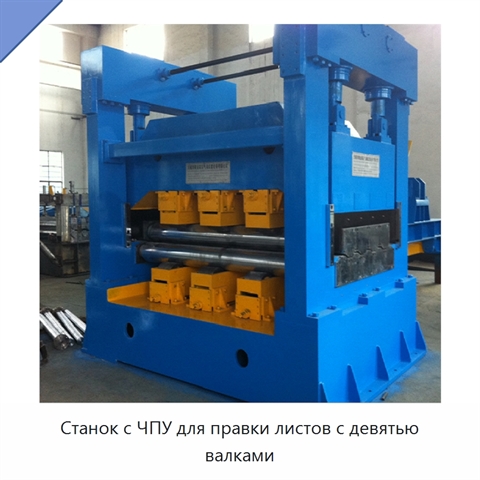

Станок с ЧПУ для правки листов с девятью валками
Станок с ЧПУ оснащён девятью правильными валками: четырьмя верхними и пятью нижними. Межосевое расстояние между валками составляет 400 мм. Размеры каждого правильного валка — диаметр 270 мм и длина 2100 мм. Валки подвергнуты промежуточной закалке до твёрдости 54–55 единиц. Они установлены на самоустанавливающихся шариковых подшипниках, а с обоих концов предусмотрены упорные подшипники. Опорные колёса прижимают правильные валки сверху и поддерживают их снизу. Они расположены в трёх верхних и трёх нижних рядах, имеют твёрдость 45–50 единиц и снабжены распределёнными маслопроводами. Прижим осуществляется двигателем через червячную передачу. Диаметр нажимного винта составляет 110 мм, материал винта — марка 45#. Для привода прижима установлены два циклоидальных мотор-редуктора мощностью 11 кВт. Скорость опускания составляет 1 мм/с. Зазор между верхними и нижними валками регулируется в пределах 10–50 мм. Главный двигатель правки работает на постоянном токе и имеет мощность 250 кВт. Скорость правки составляет 0–8 м/мин. Соединение выполнено с помощью универсальных шарниров. Узлы смазываются консистентным смазочным материалом с использованием шприца. Система управления включает шкаф привода постоянного тока и панель оператора.
Задать вопрос Искать на Baidu
Какую задачу решает станок для правки листов
Станок для правки листов предназначен для правки и выравнивания листов с использованием системы из девяти правильных валков.
Характеристики ТАТ-78(9П)
Модель (по базе 91Т)ТАТ-78(9П)
Станок для правки листов - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ТАТ-78(9П) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ТАТ-78(9П) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата актуализации информации: 26.08.26
Производитель и параметры оборудования проверены.
