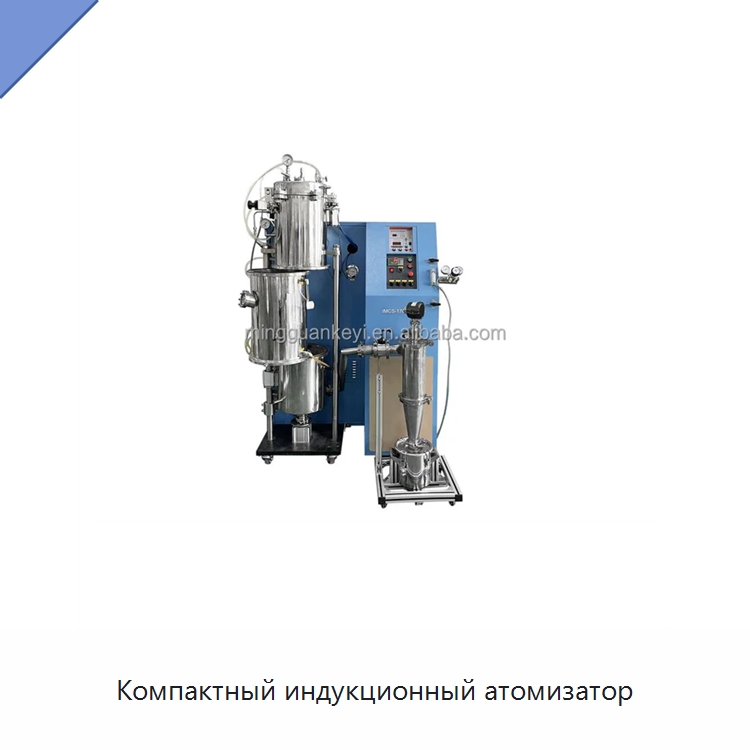

Компактный индукционный атомизатор

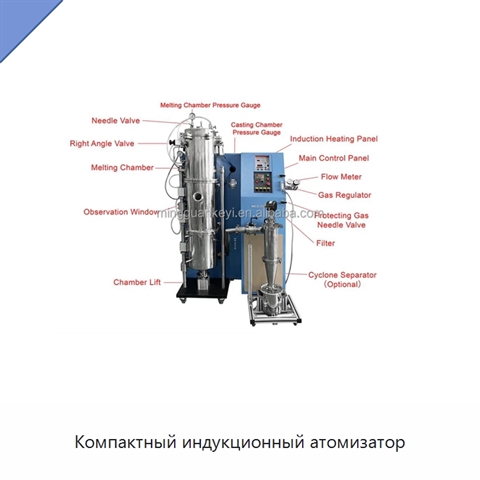

Оборудование предназначено для атомизации небольших партий алюминиевого сплава массой 200 г; индукционный источник питания мощностью 25 кВт плавит жаропрочные сплавы на основе никеля, высокоэнтропийные сплавы и тугоплавкие элементы. Питание рассчитано на 208–240 В переменного тока, три фазы и частоту 50/60 Гц; частота источника составляет 30–80 кГц без регулировки, рабочий цикл — 100%. Давление атомизации равно 1 МПа, а обычный размер частиц не превышает 80 мкм. Индукционная катушка с внутренним диаметром 170 мм и высотой 110 мм имеет водяное охлаждение; расход охлаждающей воды должен превышать 116 л/мин, предусмотрены блокировка по воде, защита от перегрева и превышения мощности. Верхняя плавильная камера оснащена водяной рубашкой, удерживающей температуру поверхности ниже 60 °C, предохранительным клапаном сброса давления и смотровым окном из закалённого стекла; максимальное рабочее давление камеры — 0,2 МПа, а нижняя литейная камера имеет вакуумный порт KF 25 и вакуум 50 мТорр при использовании механического насоса. Высокочистый графитовый тигель оснащён специальным соплом в нижней части для распыления расплава; его наружный диаметр равен 80 мм, внутренний — 60 мм, высота — 160 мм, а соединение с литейной камерой герметизировано. Контроллер нагрева имеет 30 программируемых сегментов, автоматическое ПИД-регулирование, защиту от перегрева и отказа термопары типа B; рабочий диапазон — 500–1600 °C, режим 1700 °C допускается менее 1 часа, стабильность равна ±5 °C. Для быстрого нагрева предусмотрено ручное управление: скорость составляет 4 °C/с при 1000–1200 °C, 3 °C/с при 1200–1500 °C и 1–2 °C/с при 1500–1700 °C. После атомизации частицы просеивают для выравнивания размера и улучшения распределения; выход порошка с размером не более 200 меш составляет около 30–60% и зависит от температуры плавления материала, тогда как распределение частиц определяется параметрами обработки.

Наименование производителя

Compact Induction Atomizer (1 MPa 1700C Max.) for 3D Printing - IMCS-1700-MAS
