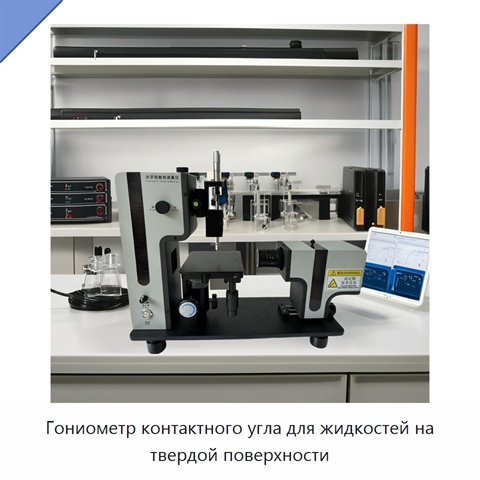

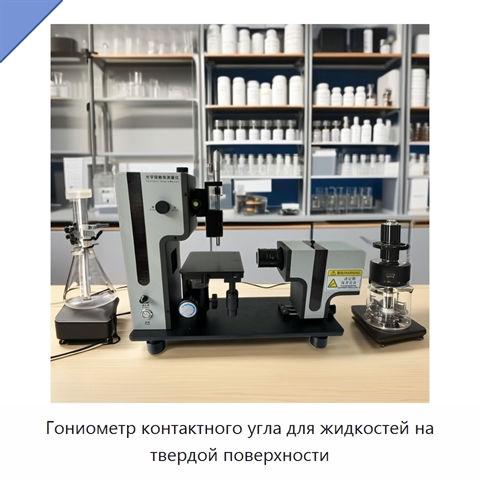

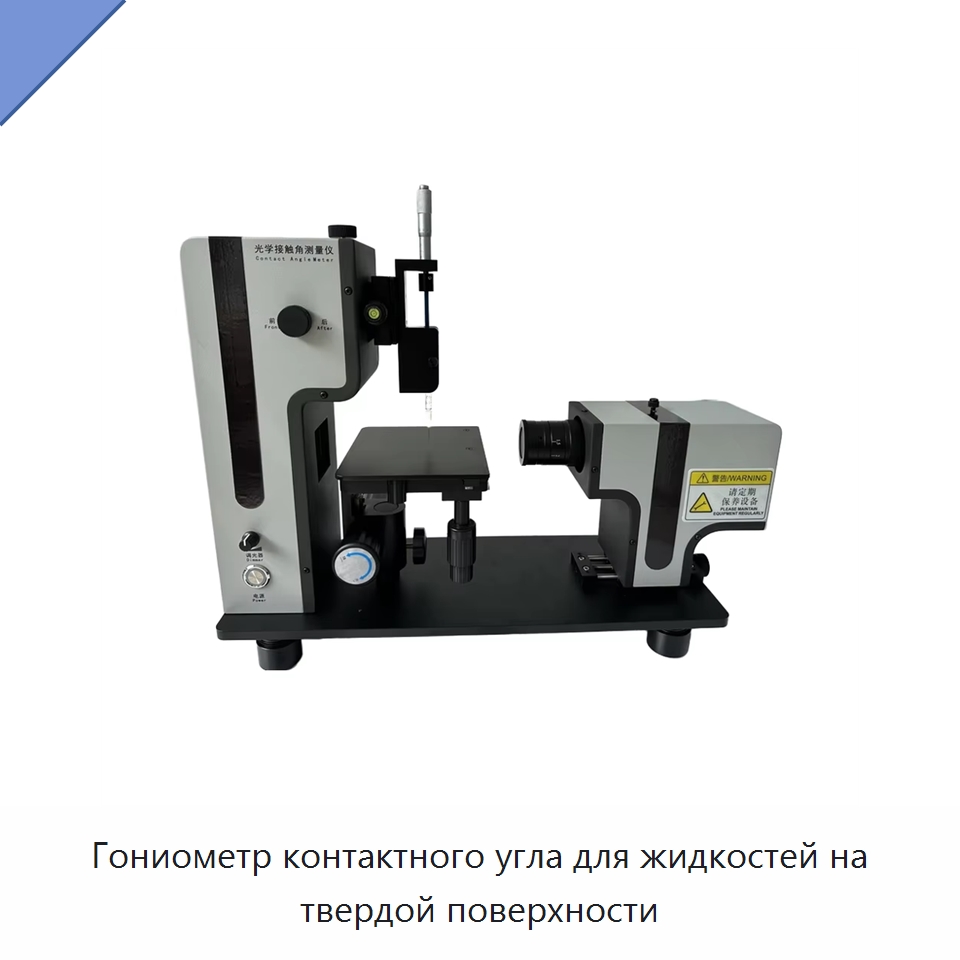

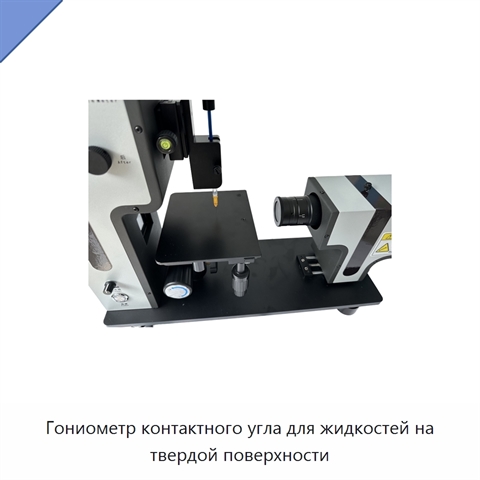

Гониометр контактного угла для жидкостей на твердой поверхности

При статическом капельном методе каплю жидкости наносят на твердую поверхность, затем фотографируют равновесную систему после стабилизации трехфазной границы «твердое тело — жидкость — газ». Программное обеспечение измеряет контактный угол выбранным методом; в ходе испытания можно регулярно фотографировать или записывать систему для последующего анализа ее изменений. Для анализа гистерезиса применяется динамическое измерение: угол продвижения определяют при непрерывном увеличении объема капли, а угол отступления — при его непрерывном уменьшении. Прибор оснащен промышленной видеокамерой с максимальным разрешением 2048 × 1536 пикселей, отношением сигнал/шум более 52 дБ и временем экспозиции от 17 мкс до 2,3 с. Усиление, яркость и экспозиция управляются компьютером, питание камеры осуществляется через USB без отдельного источника. Используется микроскопический объектив с изменяемым увеличением 0,7–4,5x, кратностью 30–130x, оптимальным расстоянием съемки 95 мм и длиной цилиндра 165 мм. Платформа перемещается вручную: по оси X на 80 мм с точностью 0,1 мм, по оси Y на 30 мм с точностью 0,1 мм и по оси Z на 50 мм. Предусмотрены монохромный полупроводниковый источник освещения с плавной регулировкой яркости и максимальная частота съемки 25 кадров/с. Габаритные размеры прибора составляют 600 × 310 × 450 мм. Для большинства изображений доступен автоматический анализ одним нажатием с применением компьютерного зрения и аппроксимации квадратичной кривой. При нечеткой базовой линии можно задать ее вручную. Тангенциальный метод использует ручное построение базовой линии и касательной к дуге и подходит для изображений с выраженной асимметрией. Метод измерения по высоте вычисляет контактный угол геометрически по внешнему прямоугольнику капли, а угловой метод использует построение транспортира. Отображаемая точность всех методов составляет 0,1°, диапазон измерения — от 0 до 180°.
