Артикул: 120-943
Модель: ЕХИ-19(4Б)
Секция: Дополнительная

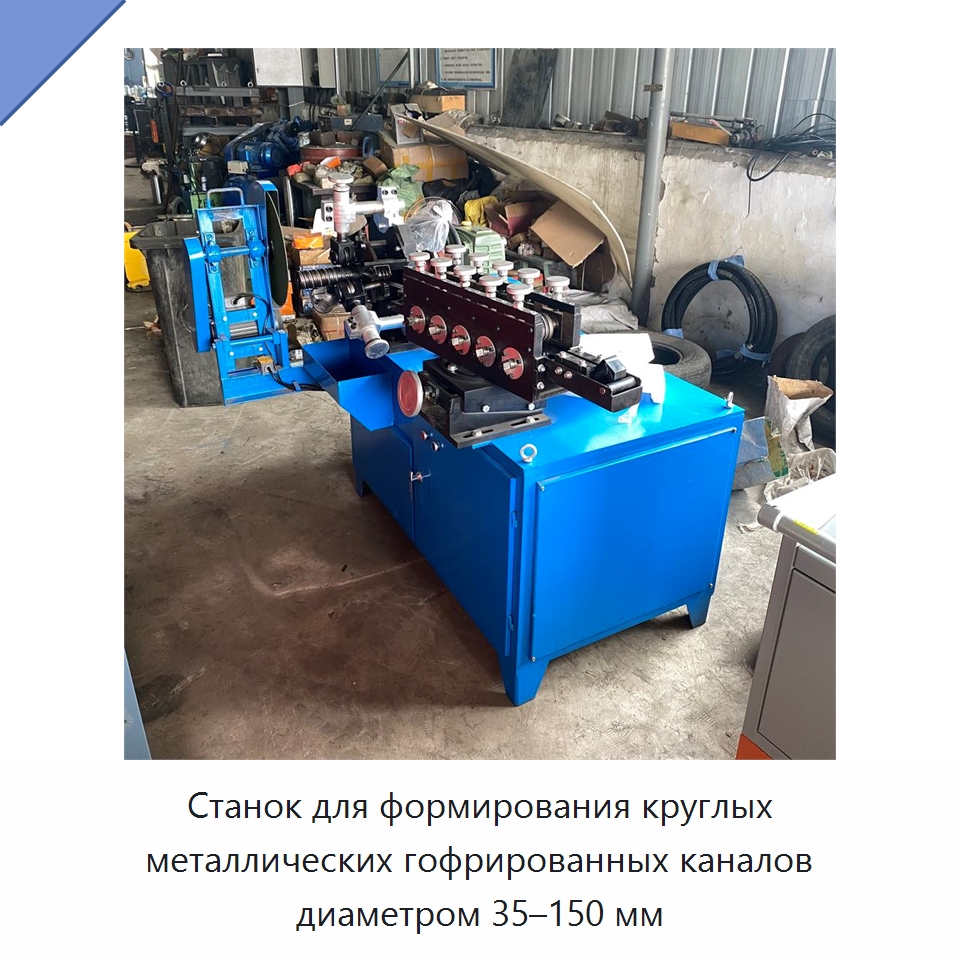

Станок для формирования круглых металлических гофрированных каналов диаметром 35–150 мм
Станок формирует круглые металлические гофрированные каналы диаметром 35–150 мм из рулонной полосы оцинкованной стали шириной 36 мм. Полоса подаётся в ванну с латексным маслом, после чего проходит через направляющую ленту, задающую направление движения. В четырёхкомпонентном роликовом узле и на формующей матрице полоса получает двухволновой профиль с полукруглой формой; её левый край отгибается вверх, а правый — вниз. Отбортовочные и прижимные ролики соединяют загнутые кромки, насечки рифлёного ролика с прямыми зубьями сцепляют их с обеих сторон, а уплотняющий ролик обжимает соединение и формирует плотно сцепленный гофрированный канал. Непрерывная навивка продолжается до достижения требуемой длины. Когда передний конец канала касается путевого выключателя, главный двигатель автоматически останавливается, после чего выполняется автоматическая отрезка пилой. Скорость регулируется преобразователем частоты, управление выполняется ПЛК. Для диаметра 35–65 мм производительность составляет 5 м/мин, для диаметра 70–135 мм — 4 м/мин. Скорость двигателя составляет 1430 об/мин, масса станка — 550 кг.
Задать вопрос Искать на Baidu
Какую задачу решает станок для формирования гофрированных каналов
Станок для формирования гофрированных каналов используется для их централизованного изготовления на строительных площадках и в заводских условиях.
Характеристики ЕХИ-19(4Б)
Модель (по базе 91Т)ЕХИ-19(4Б)
Основные компонентыдвигатель
Материал обрабатываемых трубуглеродистая сталь
Мощность(Вт)3 кВт; 5,5 кВт; 7,5 кВт
Типлиния производства труб
Напряжение220; 380; 415
Диаметр формируемого канала35–150 мм
Масса550 кг
Остановка по длинеавтоматическая по путевому выключателю
Производительность для диаметра 35–65 мм5 м/мин
Производительность для диаметра 70–135 мм4 м/мин
Профиль гофрыдвухволновой
Регулирование скоростипреобразователь частоты
Система управленияПЛК
Скорость двигателя1430 об/мин
Способ отрезкиавтоматическая пила
Ширина стальной полосы36 мм
Станок для формирования гофрированных каналов - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому технические характеристики, типоразмеры и комплектация ЕХИ-19(4Б) могут быть скорректированы по запросу под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому технические характеристики, типоразмеры и комплектация ЕХИ-19(4Б) могут быть скорректированы по запросу под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней проверки актуальности данных: 10.08.26
Данные о производителе и характеристиках проверены.
