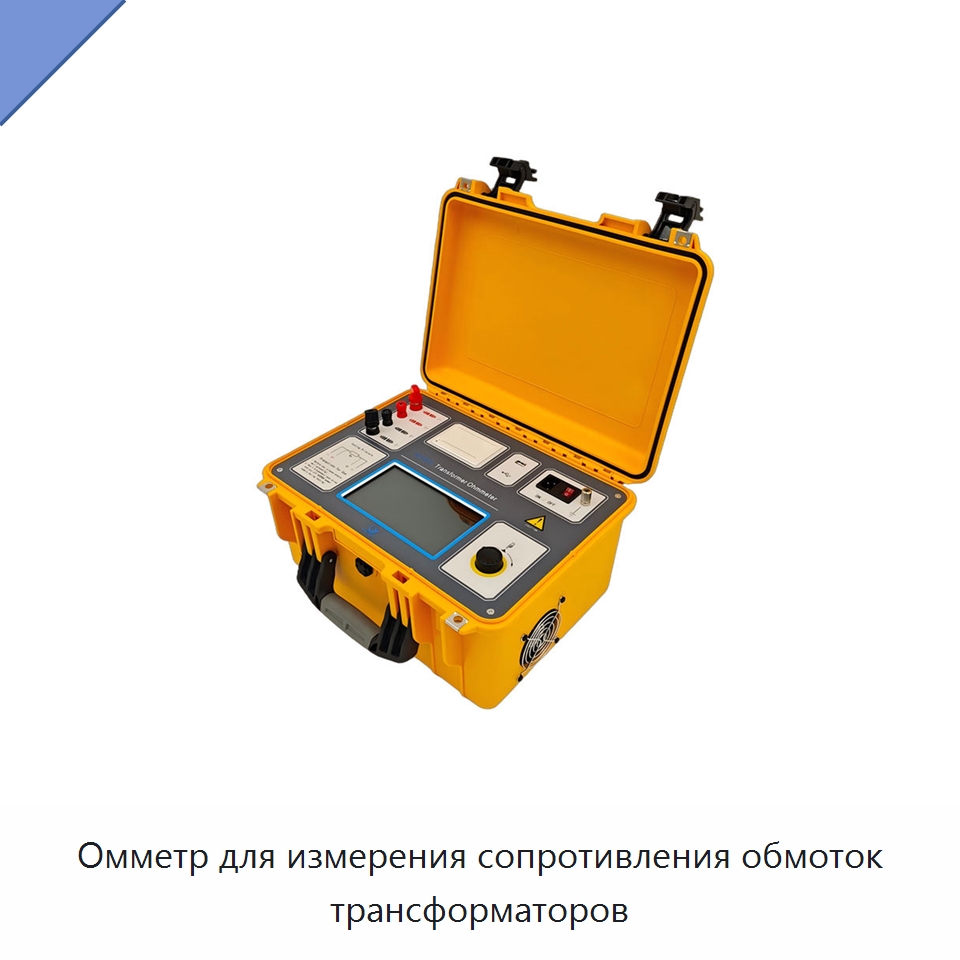

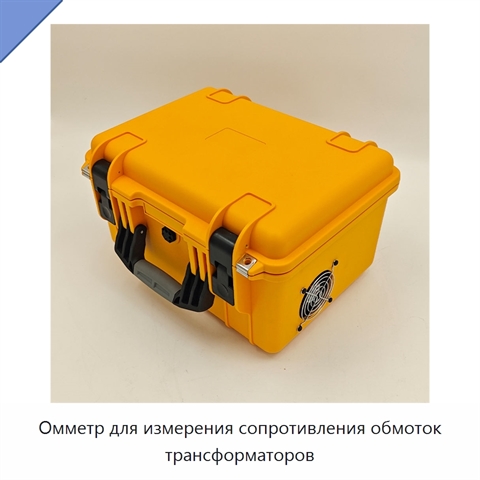

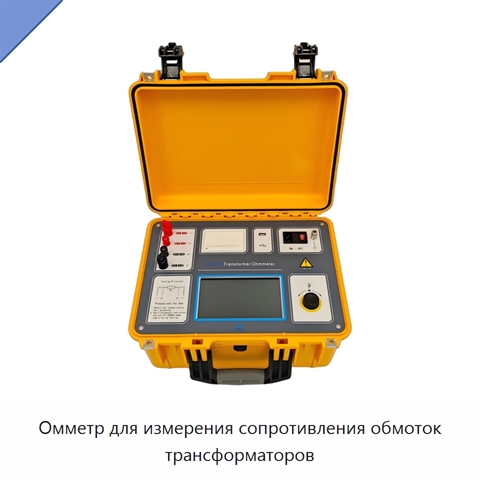

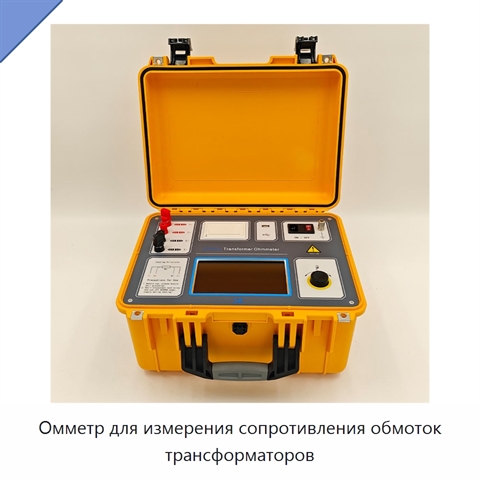

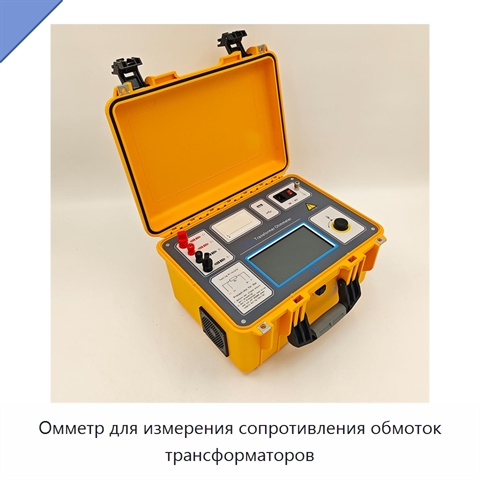

Омметр для измерения сопротивления обмоток трансформаторов

Омметр предназначен для измерения сопротивления обмоток трансформаторов. Предусмотрены варианты с выходным током 20, 40 или 50 А; во всех вариантах доступны семь ступеней выходного тока: 20 А, 10 А, 5 А, 1 А, 0,2 А, 10 мА и менее 1 мА. По этим ступеням диапазон измерения сопротивления составляет от 0,5 мОм до 25 кОм, а при токах 40 и 50 А дополнительно доступен диапазон от 75 мкОм до 25 кОм. Точность измерения соответствует формуле ±(показание × 0,2 % + 2), разрешение составляет 0,1 мкОм. Питание прибора — ±10 % при частоте 50/60 Гц. В зависимости от исполнения масса составляет 8,2 или 13,2 кг, а габариты — 400×315×223 или 428×350×230 мм соответственно. Прибор оснащён 7-дюймовым промышленным ёмкостным сенсорным экраном с разрешением 1024×600, сенсорным управлением и поворотным регулятором. Встроенный термопринтер предназначен для печати данных на месте; локально можно хранить 200 записей испытаний, а объём хранения расширять с помощью USB-накопителя. Предусмотрены преобразование сопротивления и температуры, а также выбор меди или алюминия. Все варианты имеют защиту от обратной ЭДС, обрыва проводов и сбоя питания. Дополнительные средства безопасности включают защиту от ошибочного подключения к 380 В, индикатор аварии заземления, световой индикатор перенапряжения и кнопку аварийной остановки. Омметр используют при полевых испытаниях обмоток трансформаторов тока, трансформаторов напряжения и силовых трансформаторов, а также связанных с ними переключателей ответвлений, при проверке результатов измерения сопротивления обмоток на производстве, испытаниях на нагрев и диагностике ослабленных соединений и неисправной работы переключателей ответвлений, а также для испытаний двигателей и генераторов.

Наименование производителя

DCR Series Transformer Ohmmeter 20A 40A 50A 7 LCD Auto Stability 5S 15S 30S Printer Transformer Ohmmeter for Winding Test
