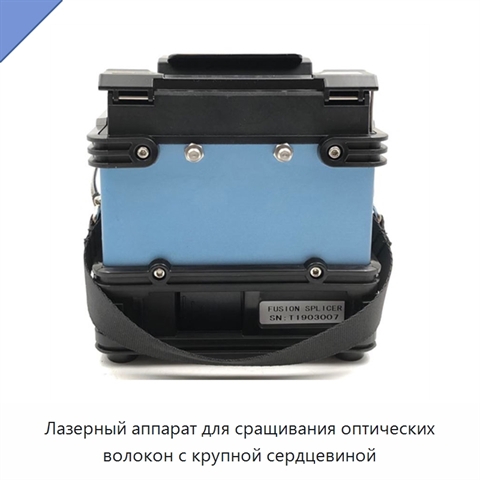

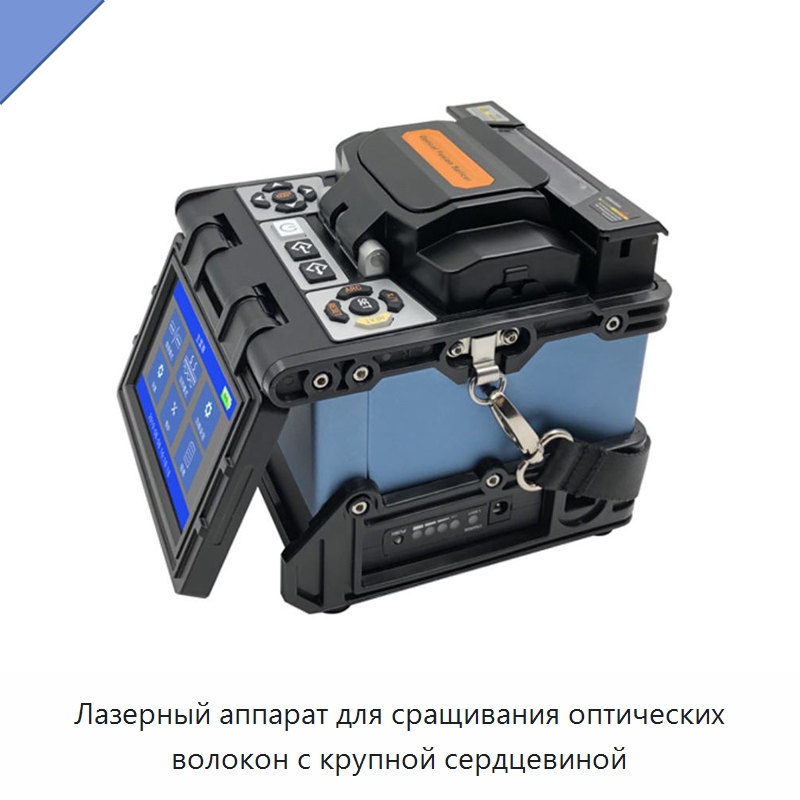

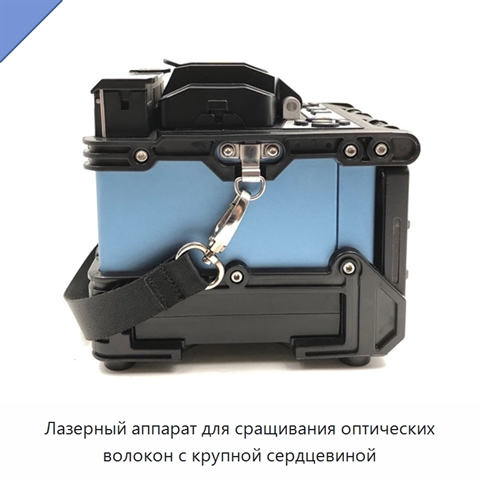

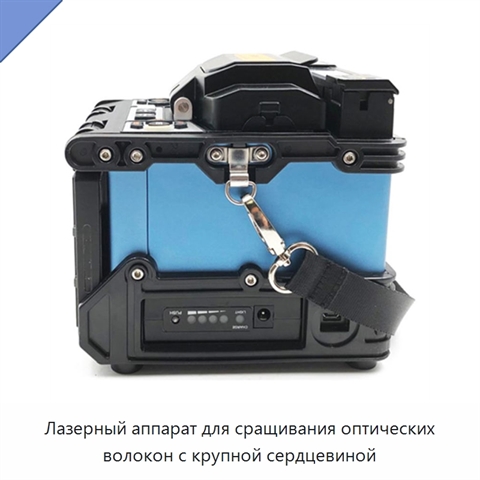

Лазерный аппарат для сращивания оптических волокон с крупной сердцевиной

Аппарат предназначен для высокоточного сращивания специальных оптических волокон с диаметром оболочки 200–400 мкм. Точное центрирование обеспечивает потери соединения менее 0,05 дБ и обратные потери более 60 дБ; разрешение выравнивания оси волокна составляет 0,03 мкм. Изображение можно выводить по отдельности для каждого из двух координатных направлений или одновременно, увеличение составляет 200- и 150-кратное. Наблюдение за волокнами выполняется на цифровом 5-дюймовом жидкокристаллическом экране высокой четкости. Управление осуществляется через сенсорную панель и графический интерфейс. Доступны ручной, полуавтоматический и полностью автоматический режимы работы. Зажимы аккуратно устанавливаются для предотвращения повреждения волокна, а механизм их разблокировки позволяет размещать волокна без закрытия защитного кожуха. Время сварки не превышает 9 с, время нагрева — 30 с, длина резки составляет 8–16 мм. Дополнительно предусмотрено испытание на растяжение с усилием 2 Н. Опционально используются термоусадочные трубки длиной 60 и 40 мм, а также другие трубки этой серии. Аккумулятор обеспечивает примерно 300 обычных операций сращивания, заряжается около 3 часов и допускает работу аппарата во время зарядки. Ресурс аккумулятора составляет 300–500 циклов зарядки, его замена упрощена. Ресурс электродов достигает 3000 операций, замена электродов также выполняется без сложных процедур.

Наименование производителя

Demark Laser PL-100 Fusion Splicer for 200um-400um Fibers Laser Source Repair Station Lab for Fiber Laser Generator Mending
