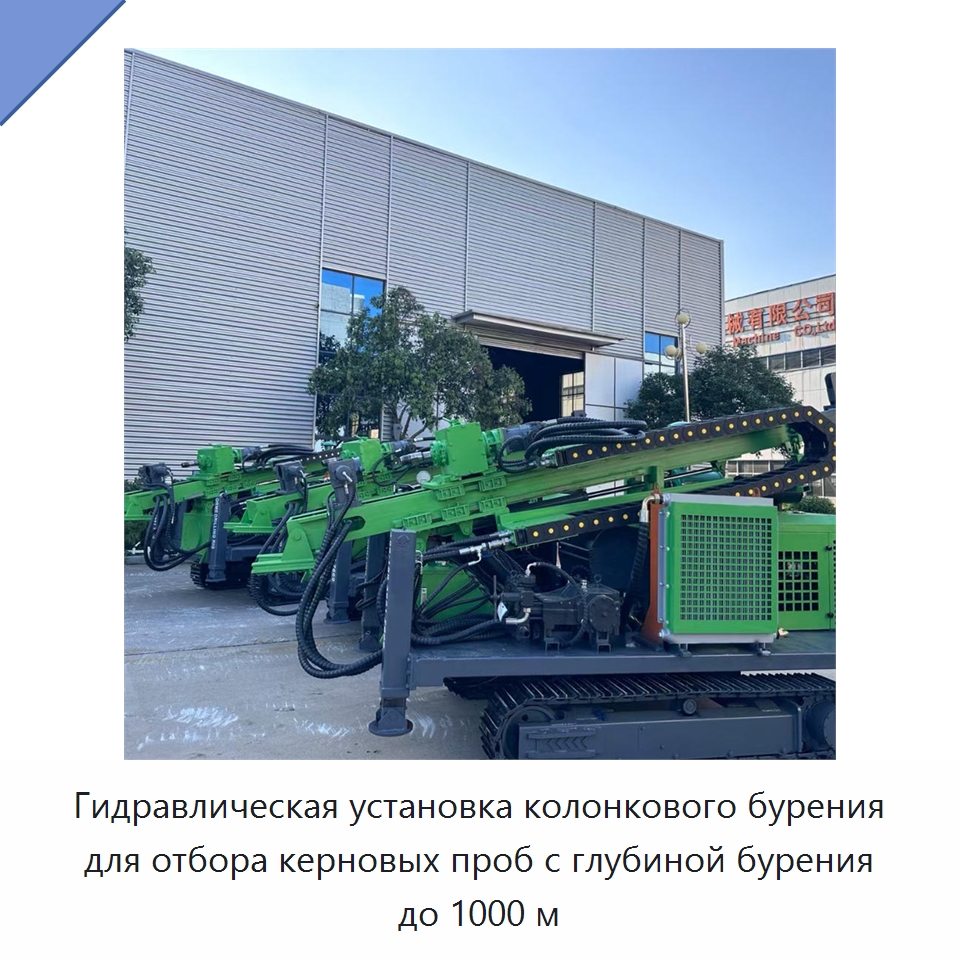

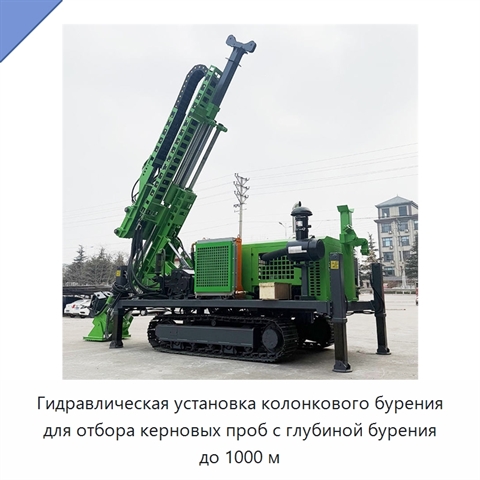

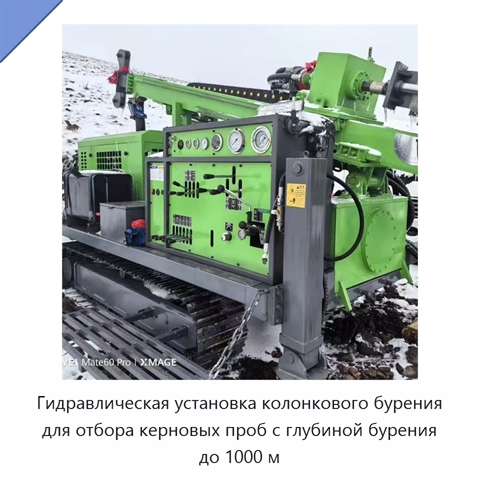

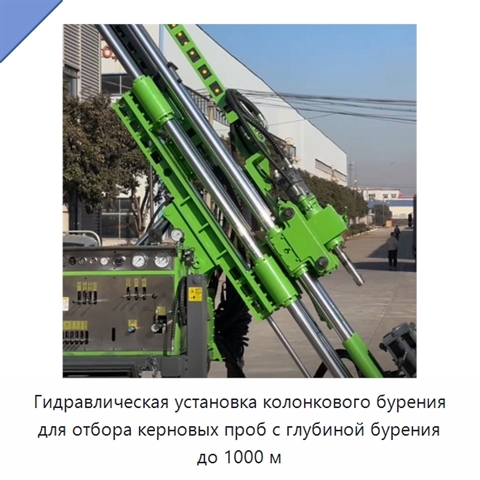

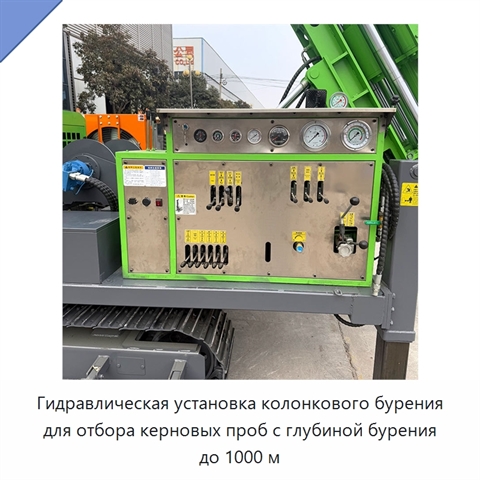

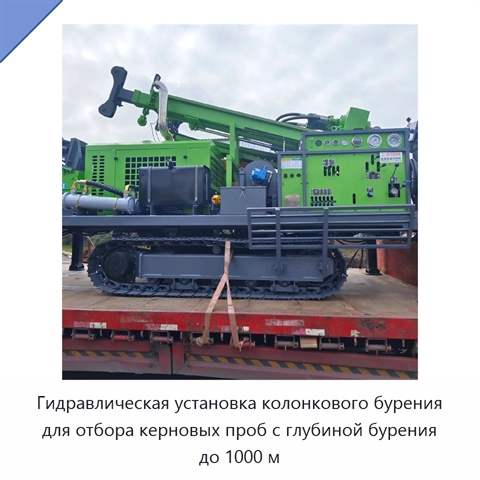

Гидравлическая установка колонкового бурения для отбора керновых проб с глубиной бурения до 1000 м

Гидравлическая установка колонкового бурения рассчитана на отбор керновых проб при геотехнических и геологических работах. Глубина бурения составляет 200–1000 м или 600–1000 м, диаметр — 300/600/650. Питание установки — дизельное. Номинальная мощность двигателя может составлять 92, 129, 147 или 154 кВт, номинальная частота вращения — 2200 или 2300 об/мин; применяются четырёх- и шестицилиндровые исполнения. Главный насос имеет рабочий объём 95, 115 или 145 мл/об и номинальное давление 32 МПа, вспомогательный — 80 мл/об и 25 МПа. Охлаждение выполняется водой либо сочетанием воздуха и воды. Силовая головка развивает максимальный крутящий момент 1400, 1800, 2600 или 3500 Н·м при максимальной частоте вращения 1400 об/мин. Ход подачи равен 1,8 или 3,5 м, усилие подъёма — 240, 300, 360 или 400 кН, усилие подачи — 120, 150, 180 или 200 кН. Канатоёмкость лебёдки для отбора керна составляет 800, 1000, 1200 или 1600 м; её подъёмное усилие — 15, 20, 24 или 31 кН, скорость подъёма — 110 или 1100 м/мин, диаметр каната — 6 или 8 мм. Общая высота мачты составляет 6,1, 6,6 или 8,5 м, угол бурения — 45–90° либо 10–90°. Сквозное отверстие зажима бурильной штанги имеет диаметр 146 мм. Максимальная скорость передвижения гусеничного основания составляет 2 км/ч. Транспортные габариты составляют 4500×1900×2300, 4600×1900×2650, 5900×2100×2800, 5900×2200×3000 или 6100×2200×3050 мм.
