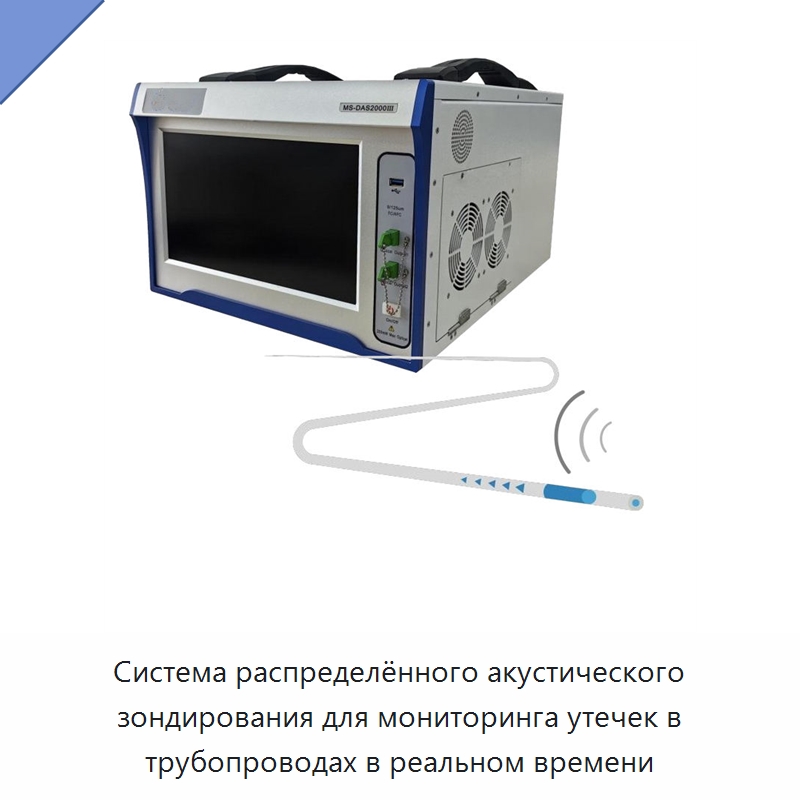

Система распределённого акустического зондирования для мониторинга утечек в трубопроводах в реальном времени

Система распределённого акустического зондирования непрерывно регистрирует передачу акустических сигналов и пространственное распределение звукового поля на больших расстояниях вдоль оптического волокна. Работа основана на когерентном оптическом обнаружении и технологии оптической рефлектометрии во временной области. Система поддерживает один канал с возможностью расширения; дальность обнаружения составляет 0–10 км с расширением до 50 км, а точность позиционирования — 2, 5 или 10 м. Диапазон обнаруживаемых частот равен 0–50 кГц, диапазон частотного отклика — 0,1–25 кГц. Минимальный пространственный интервал дискретизации составляет 10 см, минимально обнаруживаемая деформация — менее 10 пε/√Гц при частоте свыше 10 Гц. Применяется микроструктурированное оптическое волокно; усиление рассеяния превышает 10 дБ. Точность синхронизации времени — не более 5 мкс, режим позиционирования — непрерывный. Память имеет объём 4 ТБ с расширением до 20 ТБ. Рабочая температура составляет от −10 до 60 °C, температура хранения — от 0 до 40 °C. Питание — переменный ток 110–240 В, потребляемая мощность — 125 Вт. Габариты составляют 486,2 × 270 × 384,4 мм, средняя наработка на отказ — не менее 720 ч.
