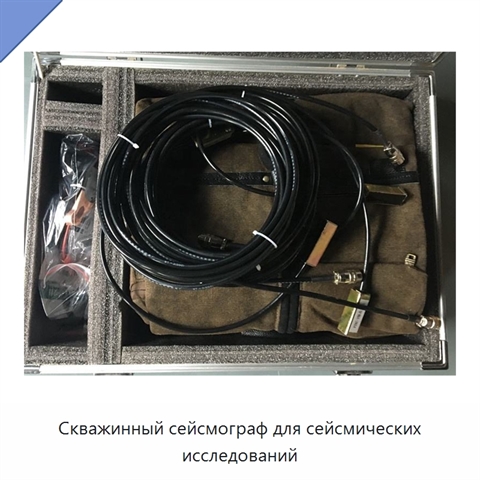

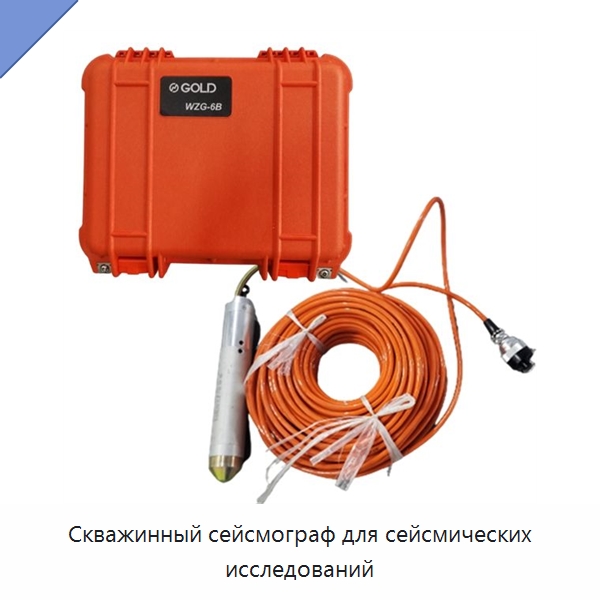

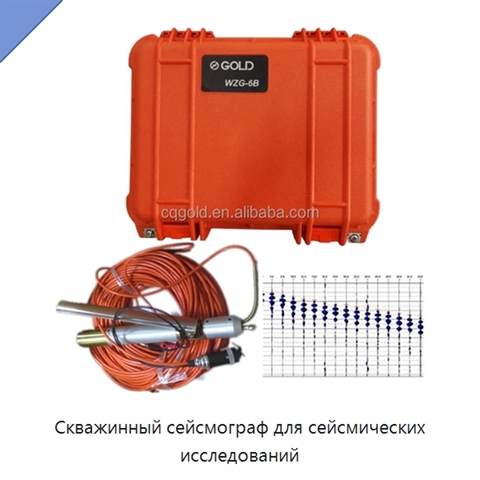

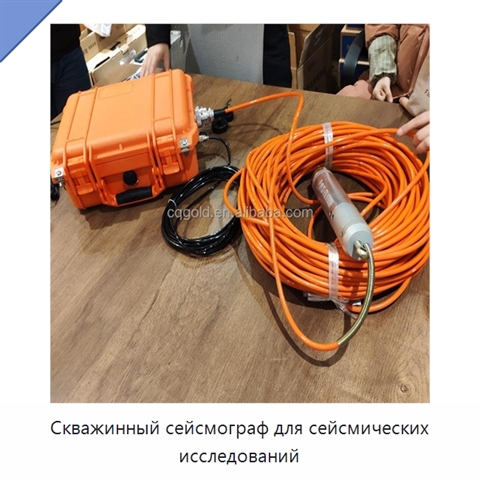

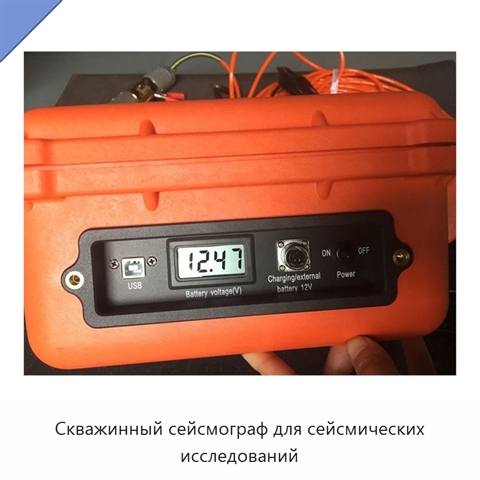

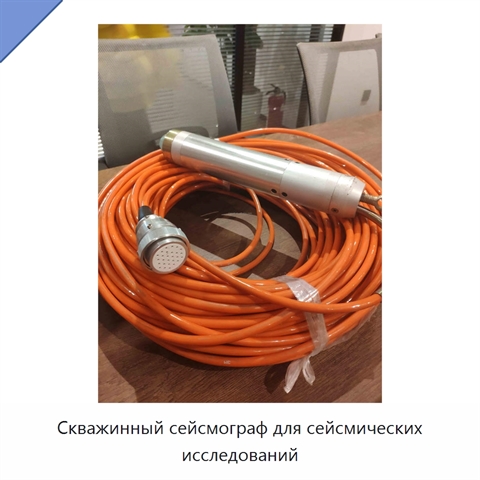

Скважинный сейсмограф для сейсмических исследований

Скважинный сейсмограф представляет собой многоканальный прибор с выбором 6, 12, 24 или 48 каналов. Доступны 1024, 2048, 4096, 8192 и 16384 отсчёта. Частота дискретизации выбирается из значений 10 мкс, 25 мкс, 50 мкс, 100 мкс, 200 мкс, 500 мкс, 1 мс, 2 мс, 5 мс, 10 мс и 20 мс; отдельный выбираемый интервал составляет 1–200 мс. АЦП имеет разрядность 24 бита, накопление и усиление сигнала выполняются с разрядностью 32 бита. Динамический диапазон равен 144 дБ, полоса пропускания составляет 0,1–4000 Гц, шум — 1 мкВ, согласованность амплитуды — ±0,2%, фазовая согласованность — ±0,01 мс, время задержки — 0–9999 мс. Промышленный компьютер оснащён процессором с частотой 533 МГц, памятью 128 МБ, накопителем объёмом не менее 40 ГБ и встроенным дисководом для компакт-дисков. Дисплей жидкокристаллический, с разрешением 800 × 600. Для ввода предусмотрены планшет для китайских иероглифов, малая клавиатура и фотоэлектрическая мышь. Интерфейсная часть включает два последовательных порта, один параллельный порт, два порта универсальной последовательной шины, порт мыши и порт клавиатуры; объём флеш-памяти составляет 32 МБ. Программный пакет предназначен для мелкоглубинной отражательной съёмки, анализа волн Рэлея, сбора микросейсмических данных и бокового профилирования с высокой плотностью и высоким разрешением. Рабочая температура — от -10 до +50 °С при относительной влажности 90%, температура хранения — от -20 до +60 °С. Питание постоянным током: 12 В, 4 А; для варианта с максимальным числом каналов требуется 5,5 А. Размеры прибора — 400 × 310 × 180 мм.
