Артикул: 311-311
Модель: ТУД-98(8Ю)
Секция: Дополнительная

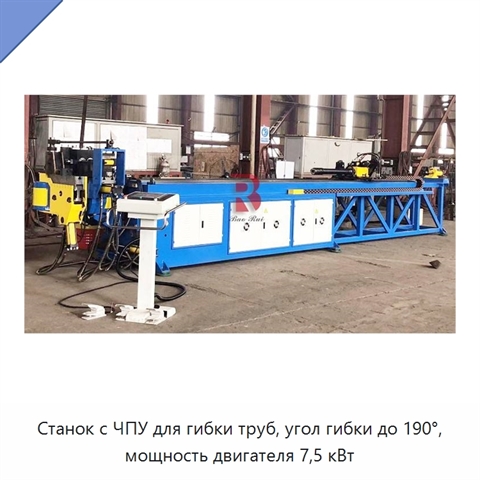

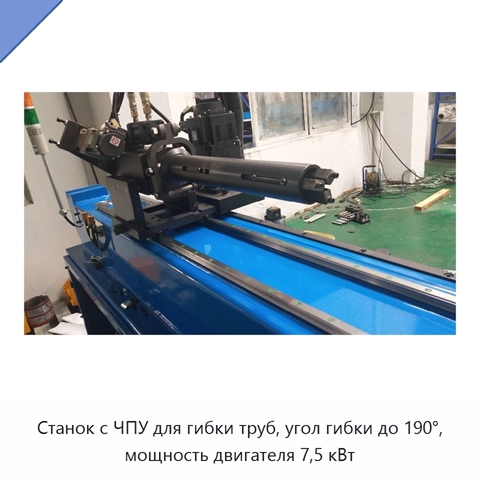

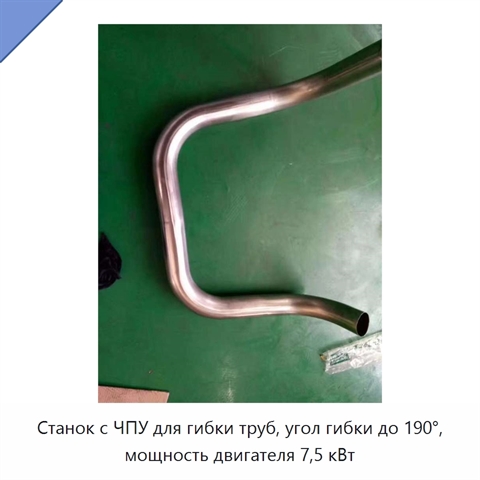

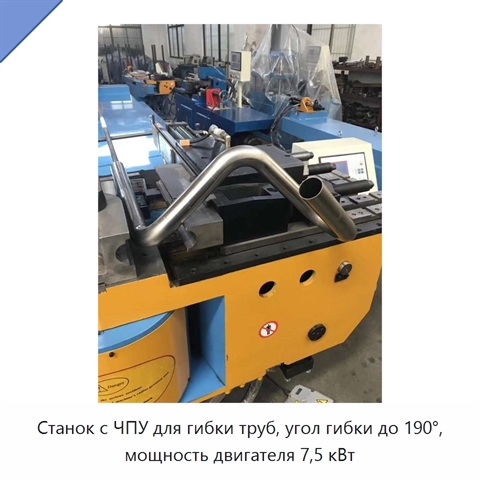

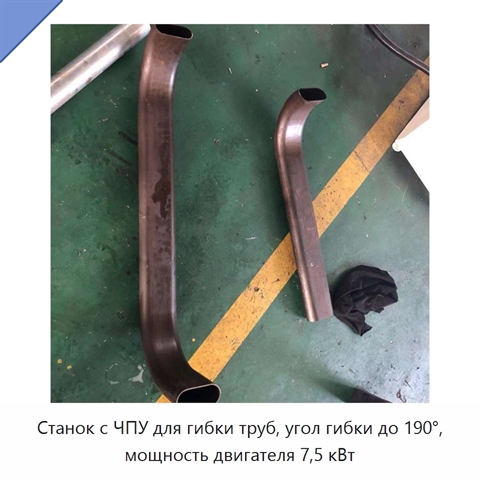

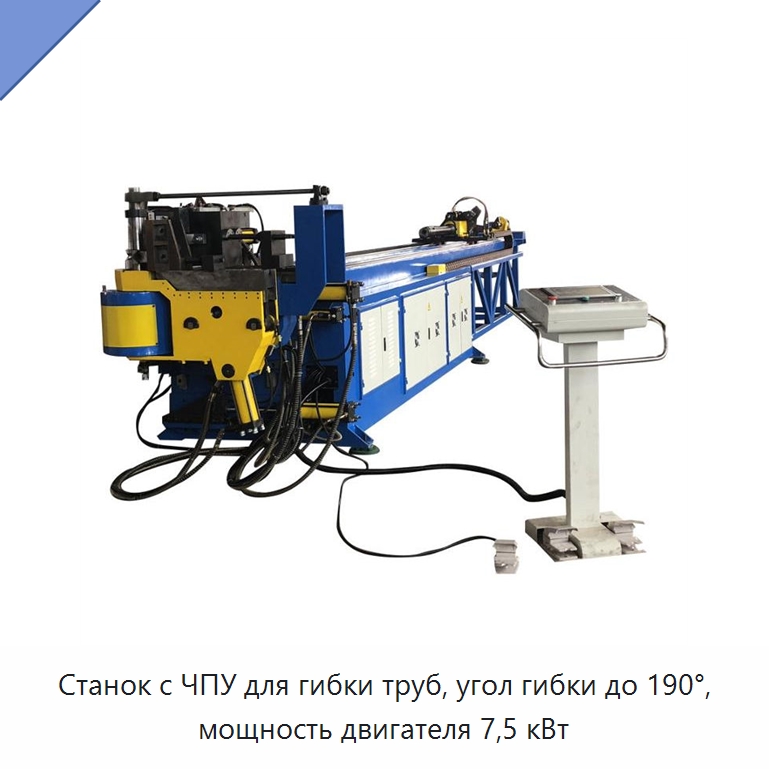

Станок с ЧПУ для гибки труб, угол гибки до 190°, мощность двигателя 7,5 кВт
Станок рассчитан на гибку трубы диаметром 75 мм при толщине стенки 4 мм. Минимальный диаметр гибки определяется диаметром трубы, а минимальный радиус гибки — ее наружным диаметром. Максимальный диаметр гибки и максимальная длина дорна могут задаваться по требованию заказчика. Максимальная длина подачи составляет 3000 мм. Скорость гибки достигает 40°/с, скорость вращения — 160°/с, скорость подачи — 800 мм/с. Рабочая точность контролируется по каждой оси; точность гибки и вращения составляет ±0,1°, точность подачи — ±0,1 мм. По оси Y предусмотрен серводвигатель каретки, по оси B — серводвигатель вращения. Для ввода информации используются оси X, Y и Z, а рабочие значения задаются по осям Y, B и C. Мощность серводвигателя вращения составляет 1 кВт, серводвигателя подачи — 1,5 кВт. Максимальное количество гибочных единиц — 16 (ПЛК), максимальное количество сохраняемых групп — 1000 (ПЛК). Рабочее давление масла составляет 12 МПа. Габаритные размеры станка — 5200 × 1350 × 1230 мм, масса — 4500 кг. В комплект входят один комплект оснастки, один стержень дорна, один инструментальный ящик и одно руководство по эксплуатации на английском или персидском языке.
Задать вопрос Искать на Baidu
Какую задачу решает станок для гибки труб
Станок для гибки труб используют для трубогибочных операций с прямой подачей или подачей с зажимом, применяя гидравлический метод гибки.
Характеристики ТУД-98(8Ю)
Модель (по базе 91Т)ТУД-98(8Ю)
Автоматизацияавтоматическая
Ключевые преимуществаавтоматическая
Материал / обрабатываемый металллатунь, медь, углеродистая сталь, нержавеющая сталь, алюминий, пластик
Станок для гибки труб - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ТУД-98(8Ю) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ТУД-98(8Ю) под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней проверки актуальности данных: 08.10.26
Данные о производителе и характеристиках проверены.
