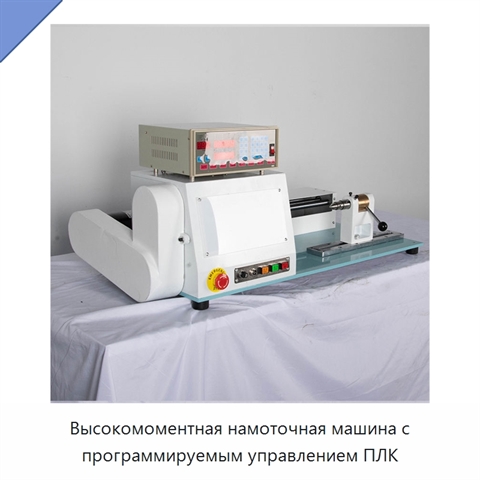

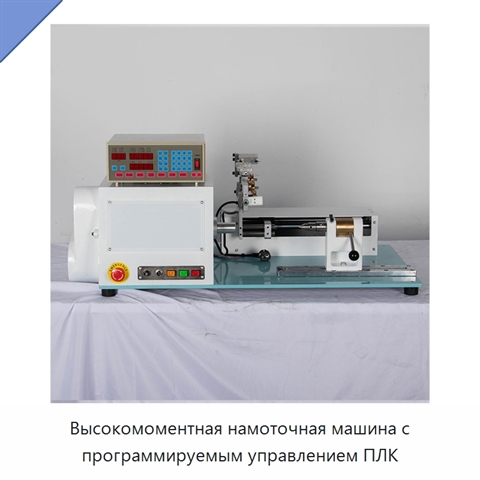

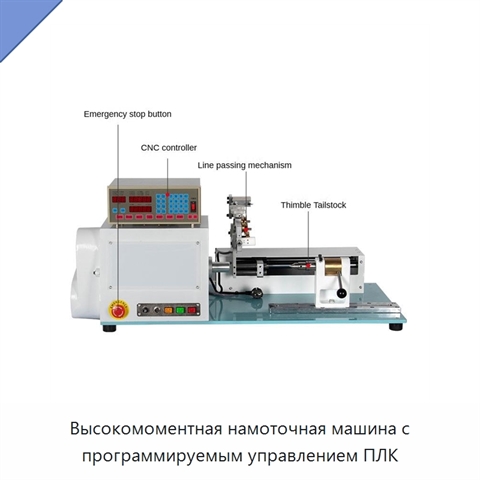

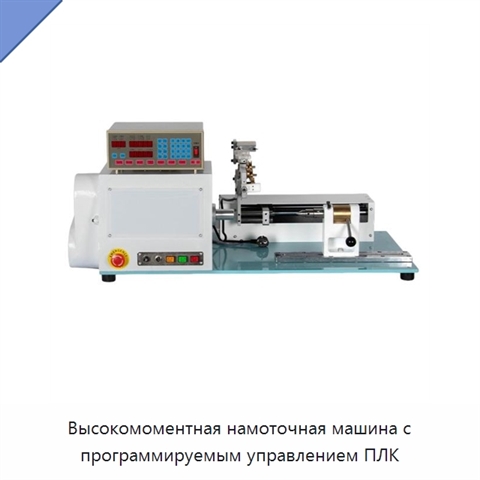

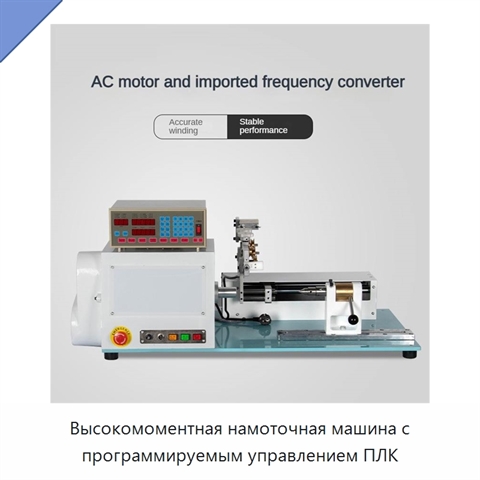

Высокомоментная намоточная машина с программируемым управлением ПЛК

Высокомоментная намоточная машина работает с медным, алюминиевым и эмалированным проводом диаметром 0,1–3,0 мм. Шаг укладки регулируется в пределах 0,001–9,999 мм с точностью ±0,001 мм; максимальная ширина составляет 350 мм, а максимальный диаметр намотки — 200 мм. Шпиндель оснащён двигателем постоянного тока мощностью 500 Вт с прямым приводом; максимальная скорость достигает 2000 об/мин. Счётчик отображает до 9999,9 витка на цифровом дисплее высокой точности и поддерживает запоминание точки останова. Автоматическое переключение между большим и малым кругом адаптирует намотку к каркасным и полым катушкам. Управление ПЛК позволяет предварительно задать 50 наборов технологических параметров и вызывать план одним нажатием. Безлюфтовая передача выполнена на основе червячной пары и прецизионного ходового винта, что устраняет вибрационное смещение. Для специальных кабелей и шпинделей предусмотрена разработка приспособлений. Безопасность работы обеспечивают кнопка аварийной остановки, защита от перегрузки и двухручный пусковой переключатель. Тройной механизм защищает от обрыва, укладки витков внахлёст и отключения.
