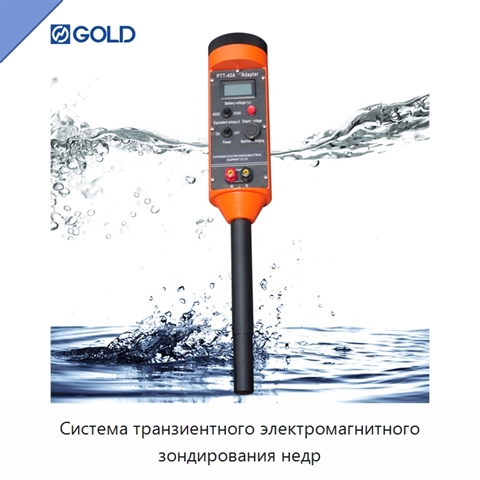

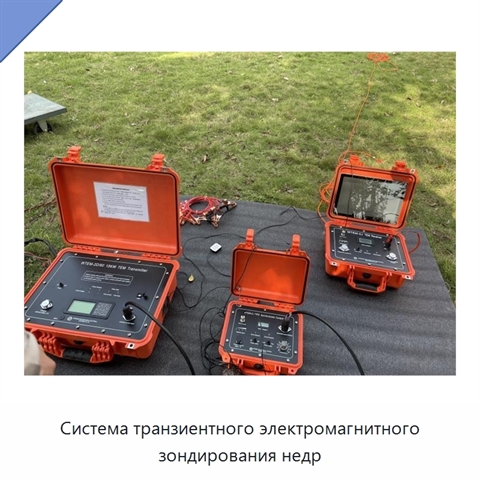

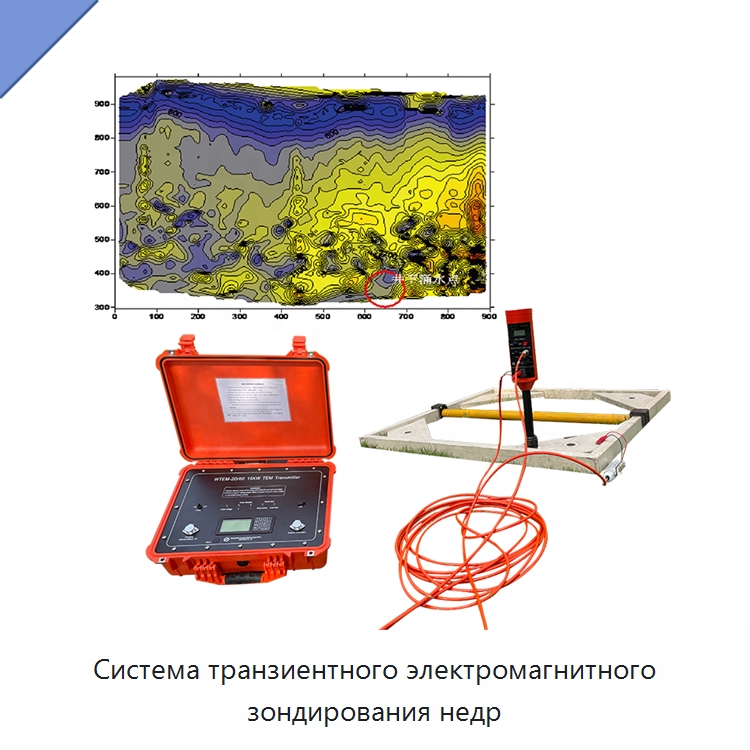

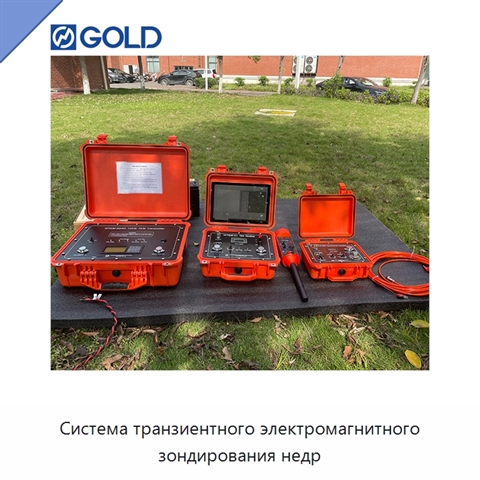

Система транзиентного электромагнитного зондирования недр

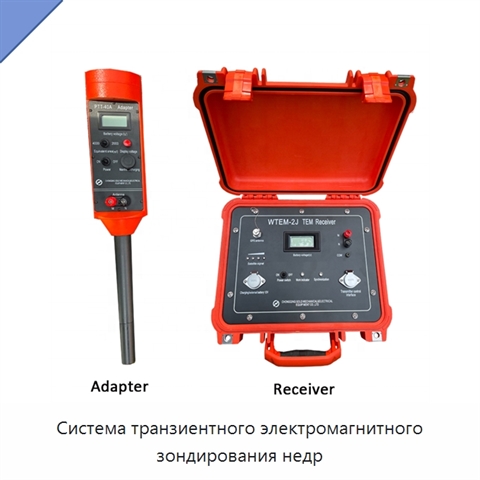

Система транзиентного электромагнитного зондирования предназначена для сбора и обработки данных при геофизических исследованиях. Приемник имеет один канал, предусилитель с коэффициентами усиления 8 и 32, а основной усилитель — 1, 2, 4, 8, 16, 32, 64 и 128. Доступны полоса пропускания 0–50 кГц с линейно-фазовым фильтром и полная полоса 0–400 кГц. Разрядность АЦП составляет 16 бит, минимальный интервал дискретизации — 1 мкс, суммарная погрешность кварцевого генератора — не более 5×10^-9. Система поддерживает 50 трасс и от 1 до 9999 накоплений. Синхронизация выполняется по кабелю. Приемник оснащен встроенным аккумулятором 12 В с возможностью внешнего питания; время работы составляет не менее 10 ч. Передатчик мощностью 10 кВт имеет напряжение 200 В и ток 50 А, точность измерения тока составляет 1%. Частоты питания передатчика составляют 0,0625, 0,125, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц. Напряжение передатчика отображается на жидкокристаллическом дисплее в вольтах с разрешением 0,1 В. Приемник и передатчик рассчитаны на работу при температуре от -10 до +50 °C. Система поддерживает обработку, интерпретацию и визуализацию данных, мониторинг результатов в реальном времени, настройку съемки и проведение измерений.
