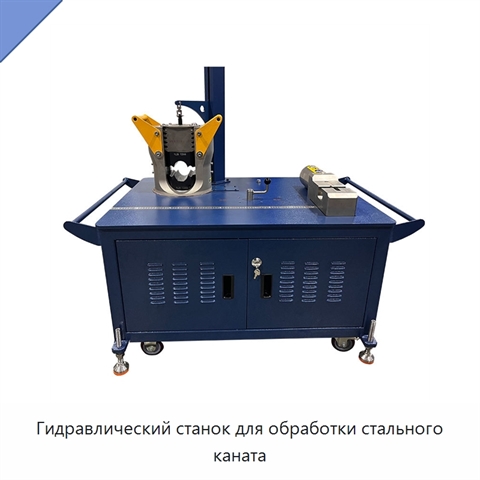

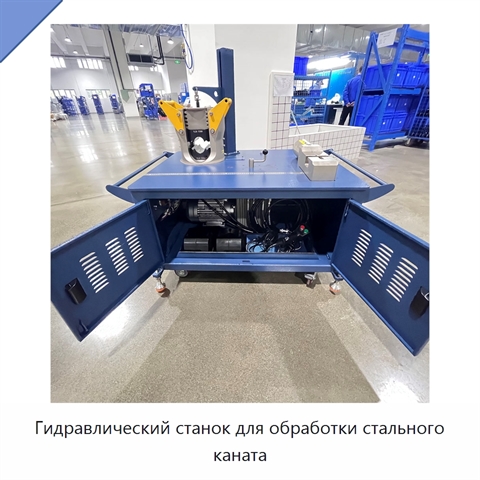

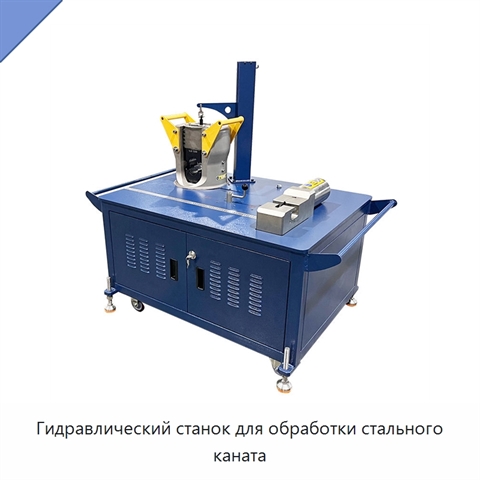

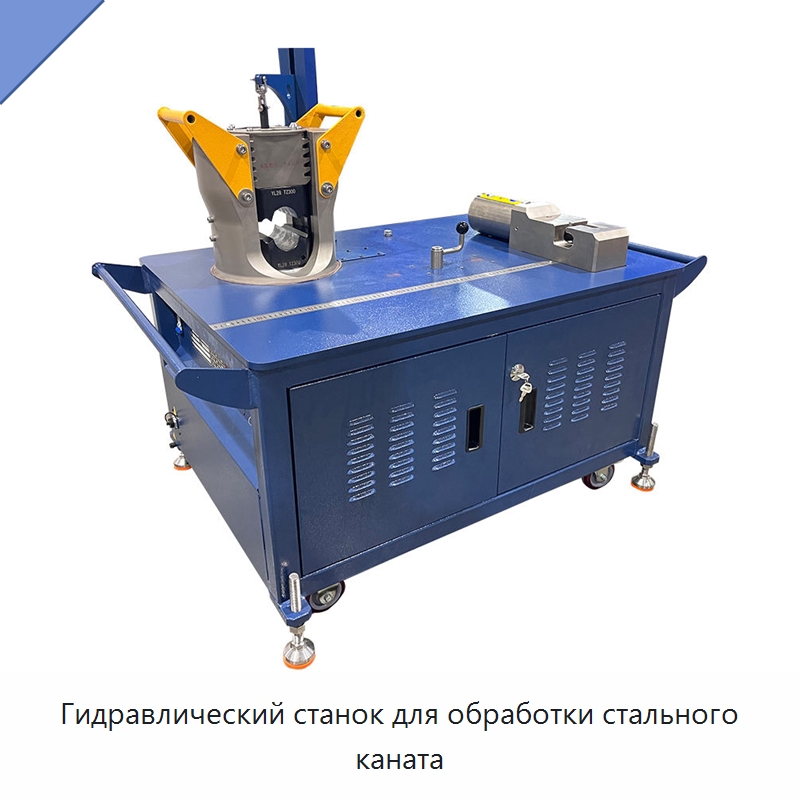

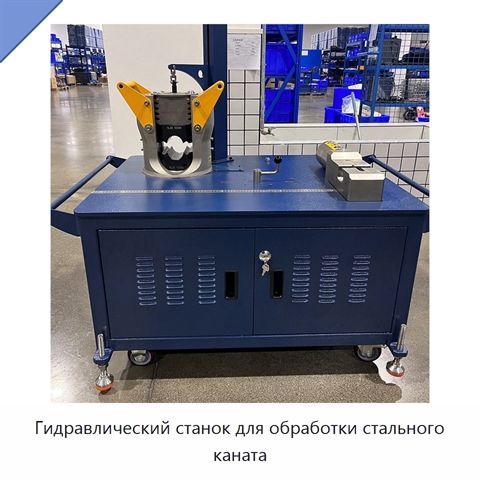

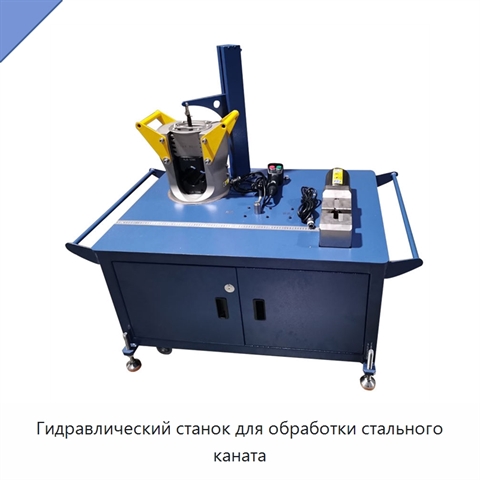

Гидравлический станок для обработки стального каната

Компоновка станка объединяет встроенный двухконтурный электрогидравлический насос сверхвысокого давления, опрессовочную головку усилием 300 т и резак для каната. Двухпозиционный шестиходовой распределительный клапан направляет поток к одному из двух исполнительных узлов, поэтому один насос обслуживает обе операции. Давление составляет 80 МПа; подача в контуре высокого давления равна 1,78 л/мин, а в контуре низкого давления — 10 л/мин. Бак вмещает 10 л, ход поршня — 35 мм. Питание — 220 В, 50 Гц. Резак работает со стальным канатом диаметром до 32 мм. В рабочую поверхность встроена стальная линейка для измерения длины отрезка. Корпус опрессовочной головки изготовлен из легированной стали и подвергнут термообработке. При максимальном номинальном давлении деформация раскрытия её губок не превышает 0,4 мм. Подъём верхнего держателя матрицы облегчают газовые пружины. Цифровой дисплей гидросистемы отображает давление в реальном времени, а кнопки служат для изменения настроек. Мобильная рабочая платформа снабжена двумя поручнями, благодаря чему перемещать станок между рабочими площадками могут два оператора; регулируемые выравнивающие опоры удерживают его от смещения во время работы. Органы управления собраны на внешней панели, установленной заподлицо. Габариты (Д×Ш×В) — 1280×860×1230 мм, масса — 438 кг.
