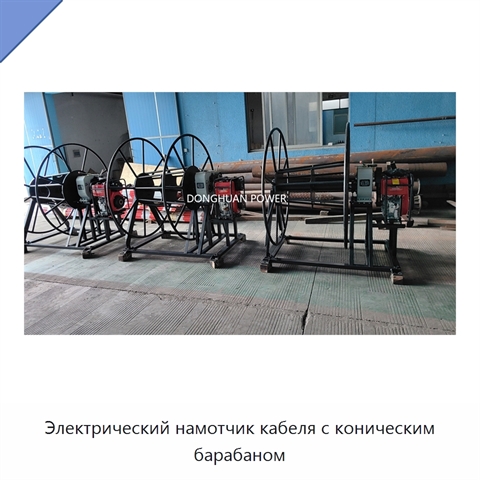

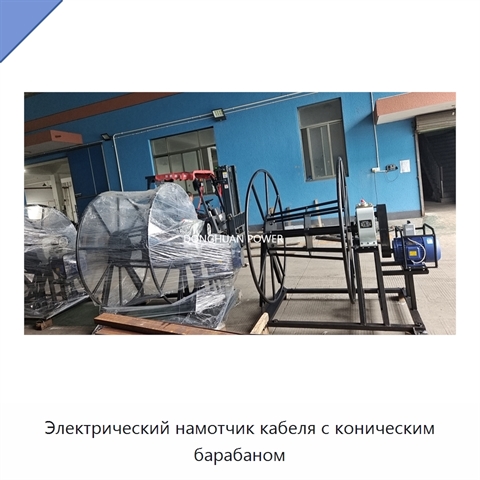

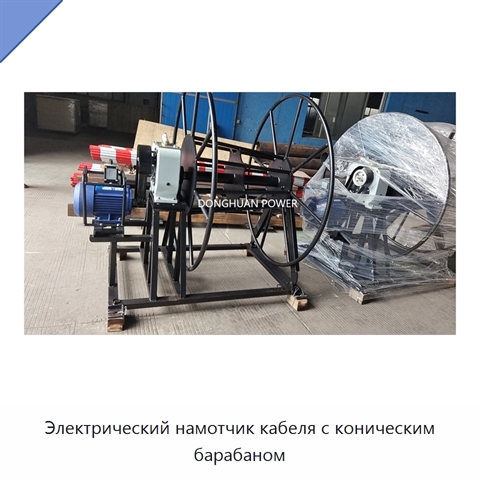

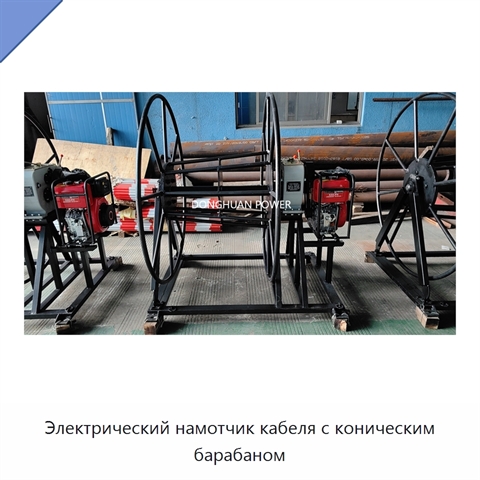

Электрический намотчик кабеля с коническим барабаном

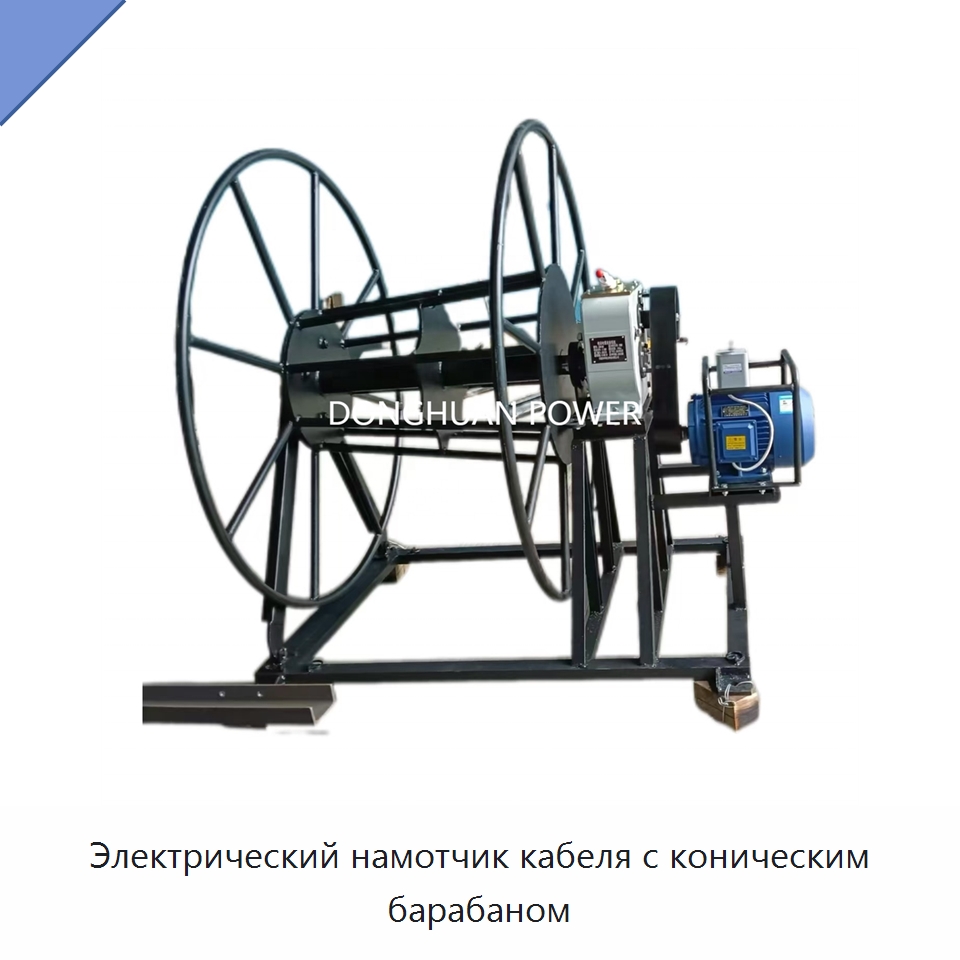

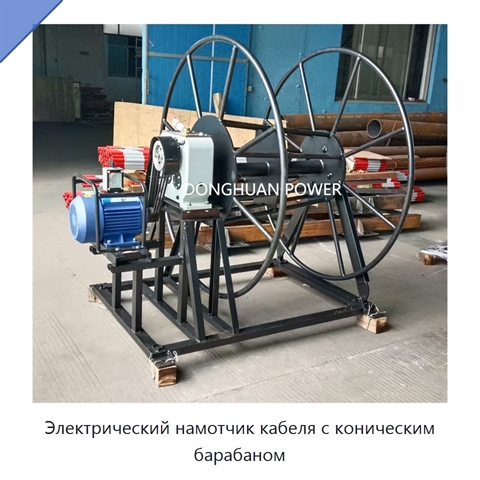

Электрический намотчик кабеля состоит из электродвигателя, сцепления, редуктора, тормоза и конического барабана. Он рассчитан на гибкий кабель с наружным диаметром до 57 мм и длиной одного отрезка 30 м. На барабан наматывается до шести отрезков общей длиной 180 м; три намотчика обеспечивают намотку до 480 м. Кабель соединяется с барабаном, а отдельные кабели — между собой с помощью замков O-типа, по шесть замков на один намотчик. Трёхфазный электродвигатель 132M-4 работает при напряжении 380 В и частоте 50 Гц; его мощность составляет 5,5 кВт, а частота вращения — 2880 об/мин. Минимальный диаметр конического барабана равен 480 мм, максимальный — 650 мм, внутренняя длина — 800 мм, наружный диаметр — 1500 мм. Ось барабана расположена на высоте 850 мм от пола. Трансмиссия имеет нейтральное положение, прямой ход и реверс. При прямом ходе максимальное тяговое усилие составляет 20 кН, частота вращения — 5–6 об/мин, линейная скорость — 8–22 м/мин; с увеличением линейной скорости тяговое усилие уменьшается. Реверс работает с той же частотой вращения и не предназначен для тяги. Предельное тяговое усилие и скорость зависят от выходной мощности и частоты вращения двигателя. Мощность передаётся к редуктору клиновым ремнём, после чего крутящий момент через сцепление и многоступенчатую зубчатую передачу поступает на барабан. Детали редуктора смазываются разбрызгиванием; применяется моторное масло № 10 с заменой каждые шесть месяцев или при плановом техническом обслуживании. По углам шасси расположены четыре овальных монтажных отверстия размером 22 × 30 мм для болтового крепления к полу. На барабане имеется соединительная пластина с отверстиями под обжимные кабельные соединения. Между барабаном и рабочим местом оператора установлено защитное ограждение, а шкив закрыт защитным кожухом.
