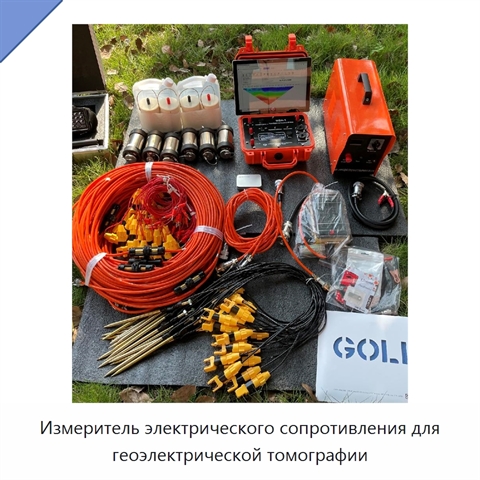

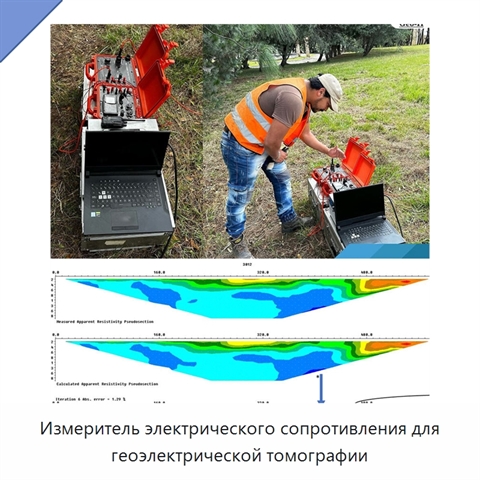

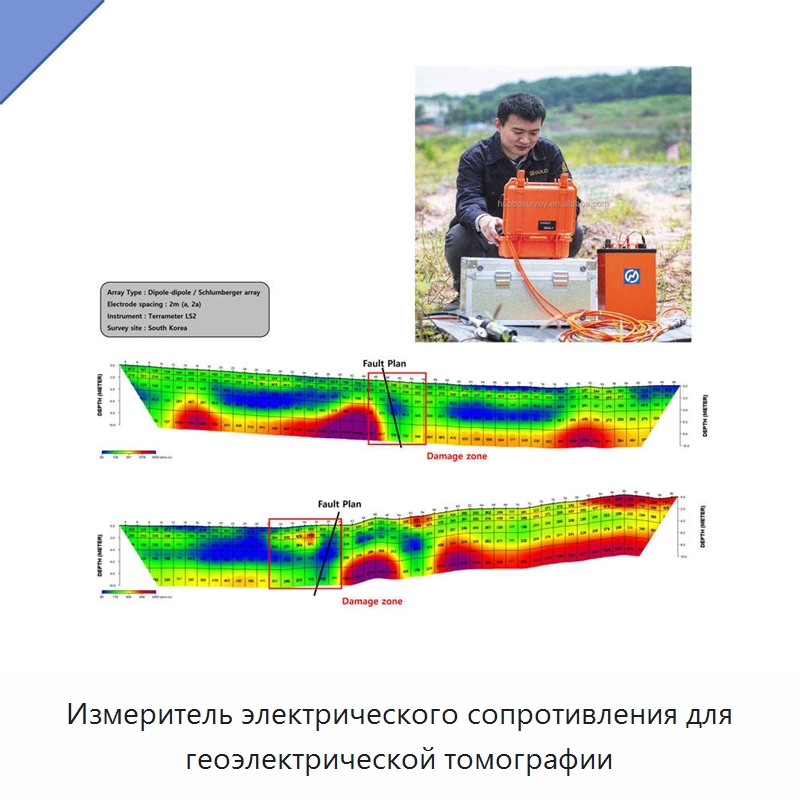

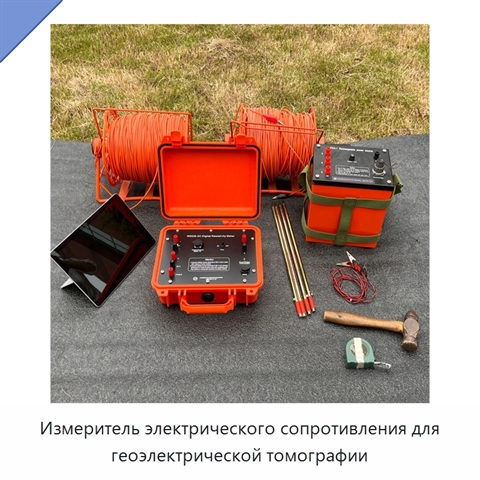

Измеритель электрического сопротивления для геоэлектрической томографии

Измеритель подаёт электрический ток в подповерхностную среду через электроды и измеряет возникающую разность потенциалов. Многоэлектродная система поддерживает 16 типов электродных расстановок, включая расстановки Веннера «альфа», «бета», «гамма» и «альфа 2», прямую и обратную трёхполюсные расстановки, расстановки самопотенциала M и MN, зарядовые расстановки M и MN, двухполюсную и трёхполюсную расстановки продольного профилирования, диполь-дипольную расстановку продольного профилирования, а также межскважинную дипольную и экваториальную диполь-дипольную расстановки. Максимальная передаваемая мощность составляет 7200 Вт, максимальное напряжение питания — 1200 В, максимальный ток питания — 6 А. Длительность передающего импульса регулируется в диапазоне 1–60 с при коэффициенте заполнения 1:1. Диапазон напряжения составляет ±32 В при использовании 24-разрядного аналого-цифрового преобразователя. При напряжении от 5 мВ и выше точность составляет ±0,2% ±1 младший разряд, а при напряжении от 0,1 мВ до менее 5 мВ — ±1% ±1 младший разряд. Входной импеданс превышает 50 МОм, точность измерения кажущейся поляризуемости составляет ±1% ±1 младший разряд, диапазон компенсации собственного потенциала — ±10 В. Измеряемый ток составляет 6 А; при токе от 5 мА и выше точность равна ±0,2% ±1 младший разряд, а при токе от 0,1 мА до менее 5 мА — ±1% ±1 младший разряд. Подавление синфазных и дифференциальных помех промышленной частоты 50 Гц превышает 80 дБ. Питание осуществляется от встроенной перезаряжаемой батареи 7,4 В ёмкостью 4 А·ч, обеспечивающей непрерывную работу в течение 20 ч, либо от внешнего источника 12 В. Передающий блок оснащён соединительными портами A, B, M и N, входами постоянного тока высокого напряжения, клеммами внешней батареи и двумя кабельными портами. Рабочая температура составляет от −10 до +50 °C при относительной влажности 95%, температура хранения — от −20 до +60 °C. Масса не превышает 4 кг, размеры составляют 270 × 246 × 123 мм. Опциональный медный электрод имеет диаметр 12 мм, длину 280 мм и зажим для подключения и отключения; количество определяется заказом. Опциональный кабель для двумерной и трёхмерной визуализации сопротивления или поляризации имеет полиуретановое покрытие и внешний диаметр 8 мм. На одну гирлянду приходится 10 отводных разъёмов и 10 электродов, расстояние между разъёмами составляет 1–10 м или определяется заказом. Размер разъёма составляет 30 × 100 мм без резиновой головки и 39 × 170 мм вместе с резиновой головкой. Максимальное напряжение кабеля — 800 В, максимальный ток — 3 А.
