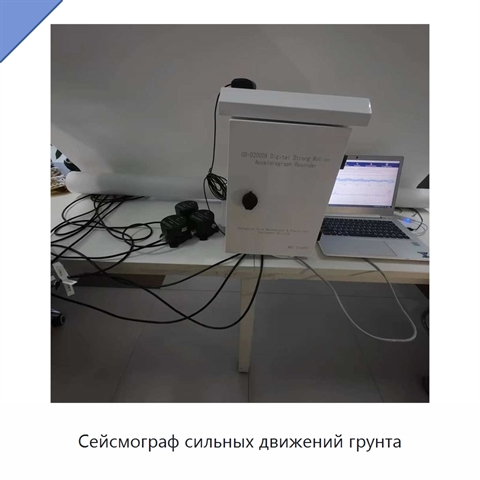

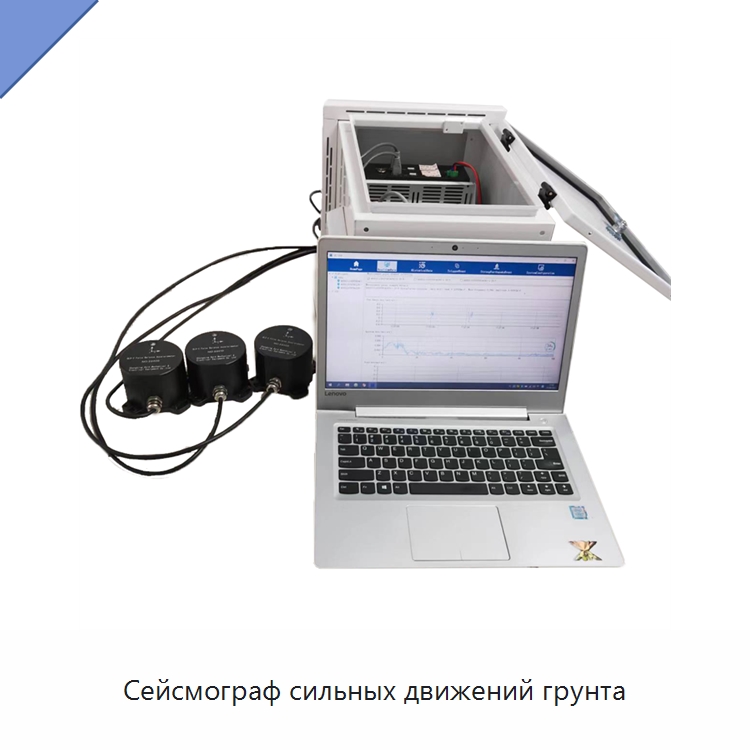

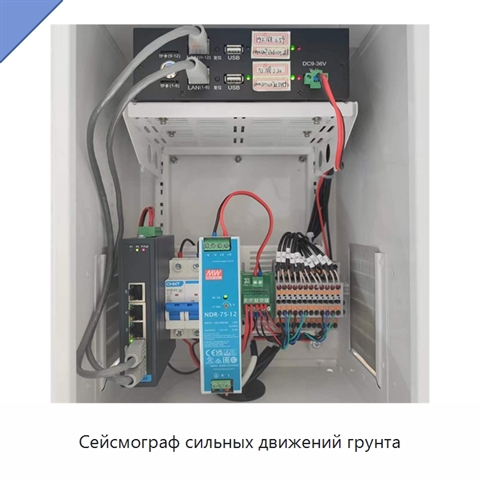

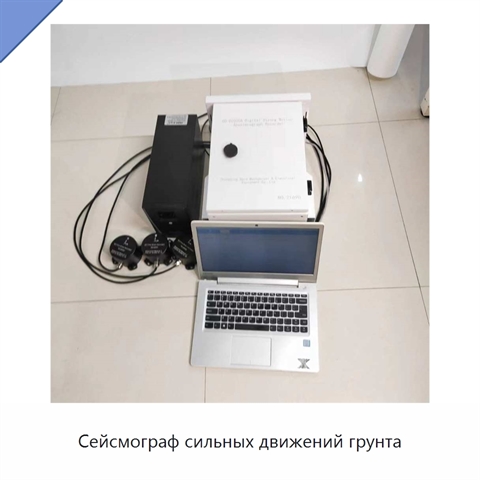

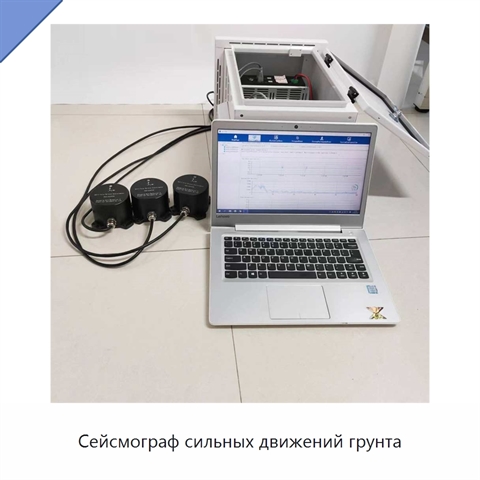

Сейсмограф сильных движений грунта

Система съёма содержит три датчика: один предназначен для измерения вертикального движения, а два других — для измерения взаимно перпендикулярных горизонтальных движений. Система записи фиксирует сигнал датчиков относительно основания прибора и поддерживает прямую и косвенную запись. Пусковая система управляет запуском и остановкой работы прибора. Временная шкала формируется периодическими импульсными сигналами и отражает связь движения измерительной точки со временем. Питание обеспечивает работу всего прибора от источника постоянного тока. Сейсмограф имеет 9 каналов, а порог запуска задаётся программно. Диапазон входного сигнала составляет ±10 В, входной сигнал имеет форму аналогового напряжения. Точность выборки АЦП составляет 24 бит, динамический диапазон — не менее 120 дБ, входной шум — не более 5 мкВ действующего значения. Сигнал имеет несимметричную схему подключения, входное сопротивление составляет 1 МОм. Для каждого канала предусмотрен независимый АЦП, сбор данных выполняется параллельно и синхронно. Частота дискретизации достигает 1000 Гц. Встроенное хранилище представлено картой TF объёмом 16 ГБ. Система времени поддерживает сетевую синхронизацию. Внешние интерфейсы включают порт, USB-порт и TF-порт. Рабочая температура составляет от −20 до 80 °C, мощность — 6 Вт, размеры — 170 × 133 × 56,5 мм. Питание предусмотрено от источника постоянного тока с напряжением 9–36 В или 12 В.
