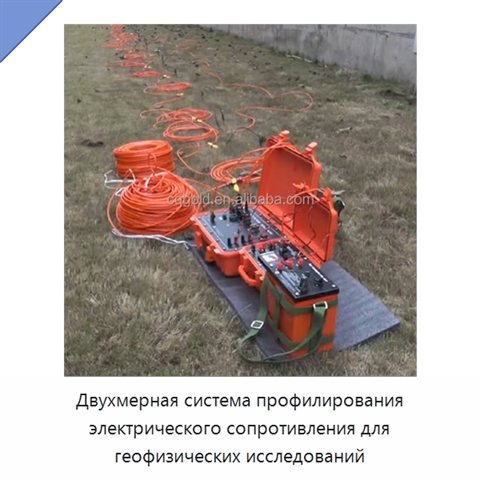

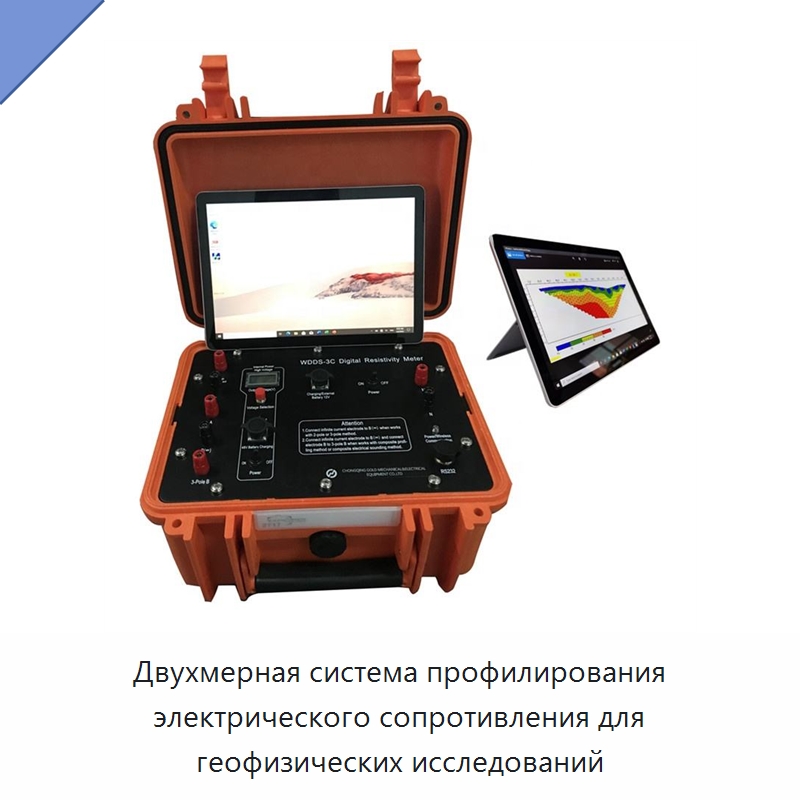

Двухмерная система профилирования электрического сопротивления для геофизических исследований

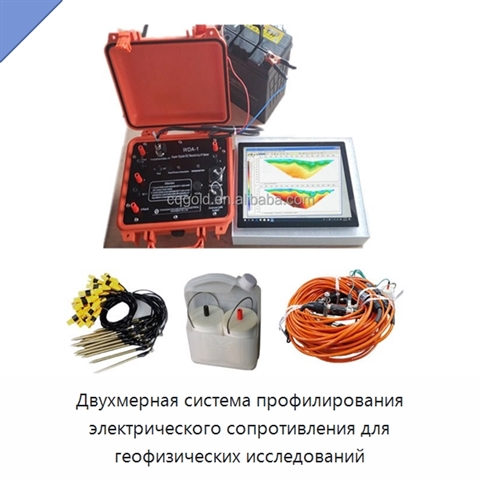

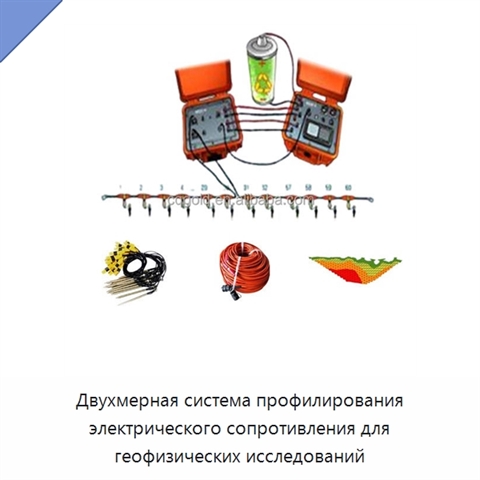

Двухмерная система профилирования электрического сопротивления предназначена для неразрушающего измерения электрического сопротивления подповерхностных слоёв и формирования двухмерных профилей его распределения. Система включает измерительно-управляющий хост и может комплектоваться централизованной высокоплотной электродной системой с медными электродами диаметром 12 мм и длиной 280 мм со вставной платой; количество электродов задаётся при заказе. Опциональная распределённая система поддерживает высокоплотное профилирование сопротивления в двухмерной и трёхмерной конфигурациях и оснащается кабелем с полиуретановой оболочкой для широкого диапазона температур и наружным диаметром 7 мм. Количество кабеля определяется при заказе. Кабельная система имеет 10 каналов на одну нитку, то есть 10 электродов на нитку; расстояние между коммутационными коробками составляет от 1 до 10 м, а размер коробки — 30 мм в диаметре и 265 мм по длине. Максимальные рабочие напряжение и ток составляют 1000 В и 4 А соответственно. Сопротивление изоляции между линиями питания, а также между линиями питания и низковольтными линиями составляет не менее 1000 МОм при 2500 В; между низковольтными линиями — не менее 500 МОм при 500 В. Рабочая температура кабельной системы — от −20 до +70 °С. Опциональный электродный узел оснащается электродами из нержавеющей стали диаметром 10 мм и длиной 280 мм со стальной пружиной; максимальное количество подключаемых электродов составляет 60 или 120 в зависимости от варианта. Встроенная перезаряжаемая литиевая батарея имеет напряжение 7,4 В и ёмкость 4 А·ч и обеспечивает 25 часов непрерывной работы. ^*

*) Описание представлено так, как его составил иностранный производитель. Отдел 91Т уже запланировал техническую и эстетическую правку этого текста. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание АЖР-52(7Е) отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.

Наименование производителя

ERT Resistivity Meters for Ground Water Exploration Underground Water Detection Finder Locator Detector, 2D ERT Resistivity Profiling Survey System for Geophysical Exploration
