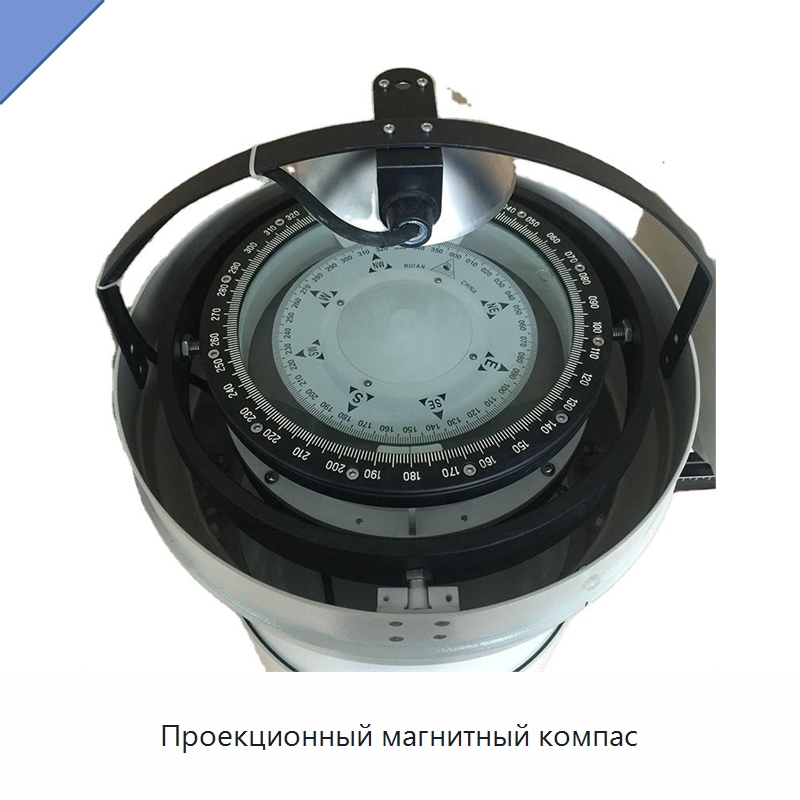

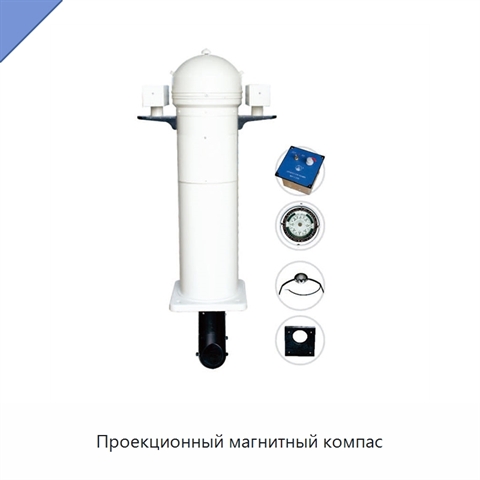

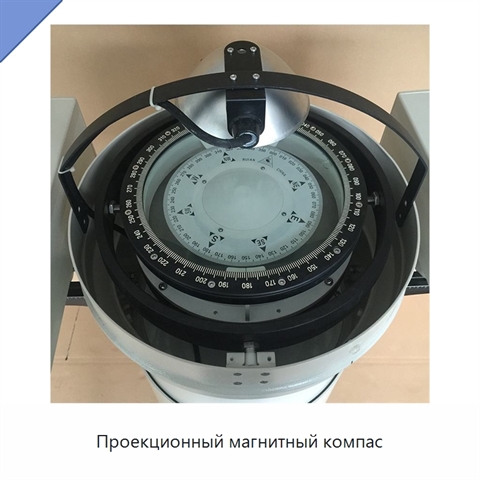

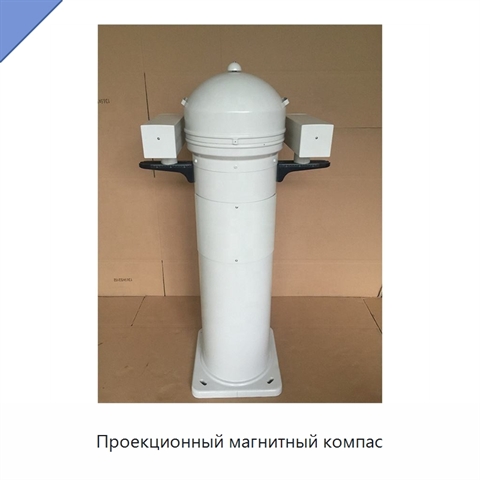

Проекционный магнитный компас

Диск шкалы имеет диаметр 165 мм; шкала размечена в диапазоне 0–360° с ценой деления 1°. Рабочая температура составляет от −25 до +60 °C. При напряжённости магнитного поля H=35 мкТл и температуре T=20±3 °C отклонение показаний не превышает 0,5°, а фрикционное отклонение составляет не более 0,09°; полупериод при тех же условиях равен не менее 8,62 с. Диапазон самокоррекции по главному полукругу составляет 1–45°, по вторичному полукругу при магнитном наклонении Q=45° — 1–6°, по квадранту — 0,5–10°, а при наклонении — от −75 до +75 мкТл. Увеличение изображения шкалы составляет примерно 2 раза относительно исходной градуировки, а диапазон изгиба тубуса — ±10 мм. Подсветка работает от источника переменного тока 220 В или постоянного тока 24 В. Габариты составляют 720×430×1300 мм без учёта длины тубуса; шаг ряда монтажных отверстий — 420, диаметр отверстий — Φ16. Масса изделия — 69 кг.
