Трёхосевой феррозондовый магнитометр

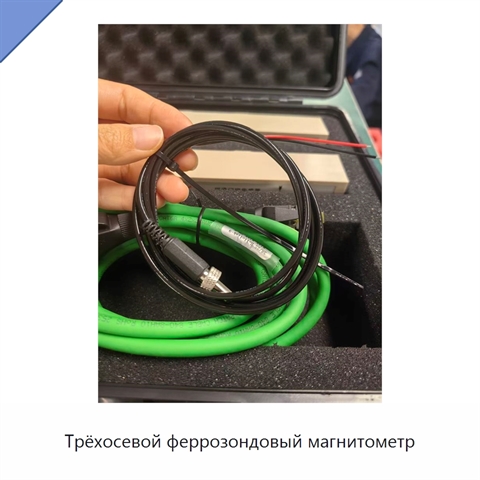

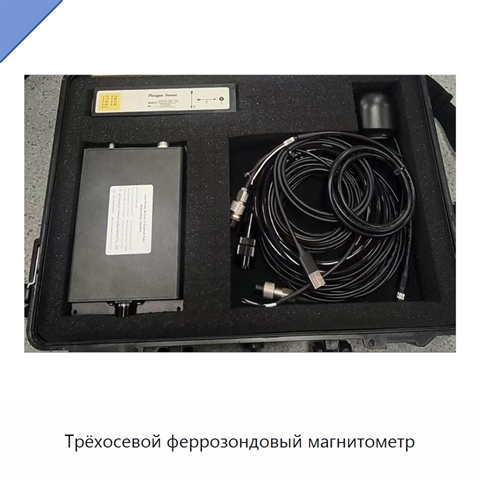

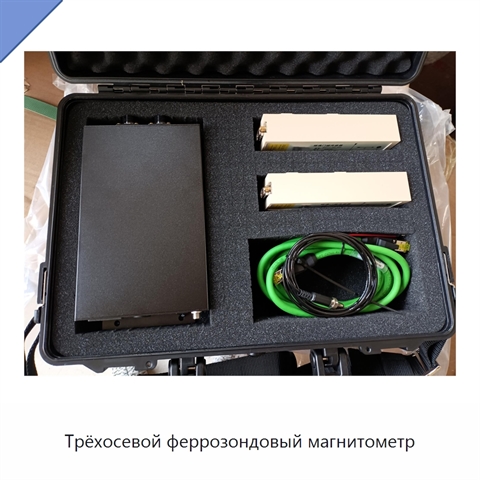

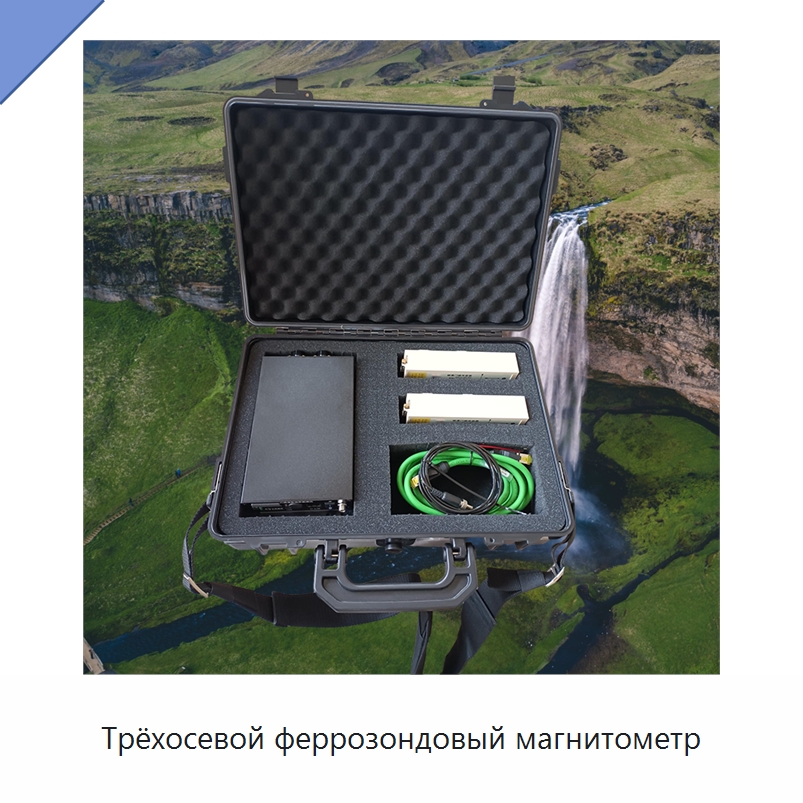

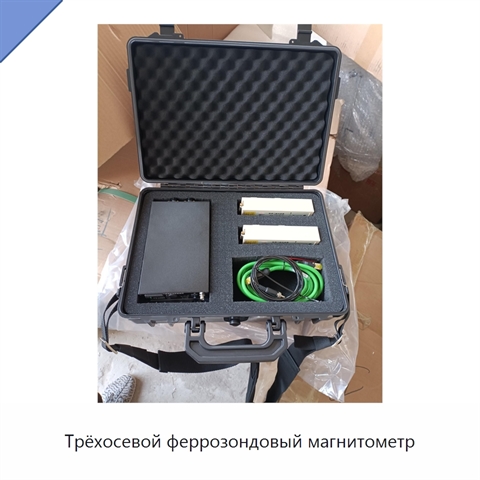

Трёхосевой феррозондовый магнитометр предназначен для количественных векторных измерений магнитного поля в лабораторных условиях и при работе на открытом воздухе. Комплект включает сенсор, отдельный модуль сбора данных и экранированный кабель с настраиваемой длиной; сенсор преобразует локальный вектор в три пропорциональных аналоговых напряжения с дифференциальным или несимметричным выходом в диапазоне ±10 В. Регистратор оцифровывает три канала с разрешением 24 бита и частотой 200 Гц, сохраняет информацию на внутреннюю карту памяти объёмом 32 ГБ и обеспечивает извлечение файлов через интерфейс универсальной последовательной шины; для базового чтения специальное программное обеспечение не требуется. Рабочий диапазон поля — ±100 000 нТ, полоса частот простирается от постоянного тока до 1000 Гц, а нелинейность не превышает 0,01 % полной шкалы. Спектральная плотность шума при 1 Гц равна 7–10 пТ/√Гц, временной шум при усреднении за 0,1 с не превышает 0,1 нТ СКЗ. Три оси согласованы с максимальной ошибкой ортогональности ±0,2°, что поддерживает компенсацию ориентации при измерениях. Сенсор питается постоянным биполярным напряжением ±12–±15 В, устройство принимает постоянное напряжение от 9 до 36 В; потребление ниже 0,5 Вт для сенсора и не более 5 Вт для регистратора. Наружная оболочка изготовлена из химически стойкого немагнитного материала; размеры сенсора — 146 × 32 × 32 мм при массе менее 1000 г, рабочая температура — от 20 °С до +60 °С, длина кабеля — от 0,5 до 20 м, а габариты регистратора — 157 × 100 × 27 мм.
