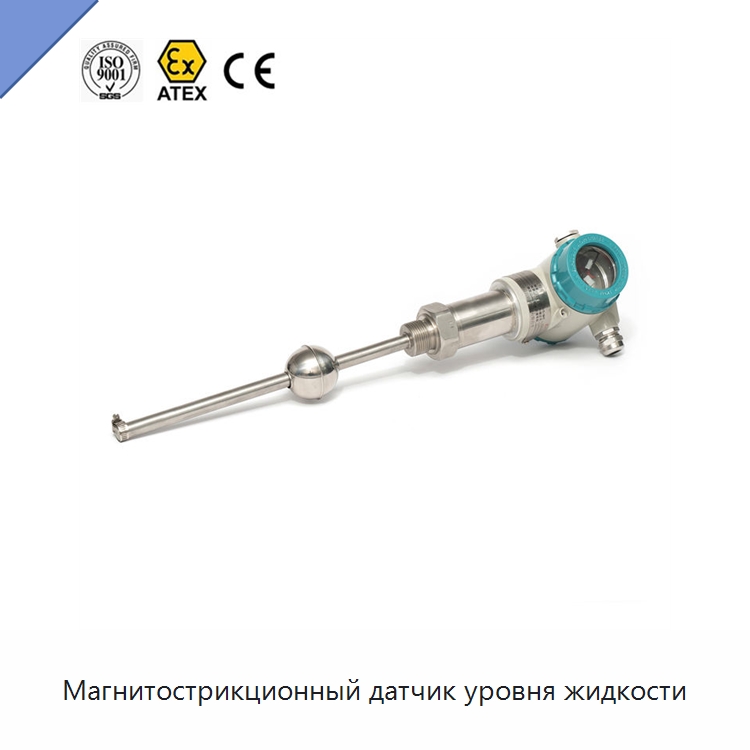

Магнитострикционный датчик уровня жидкости

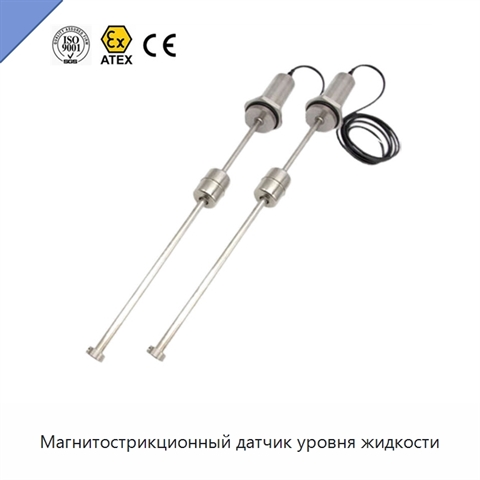

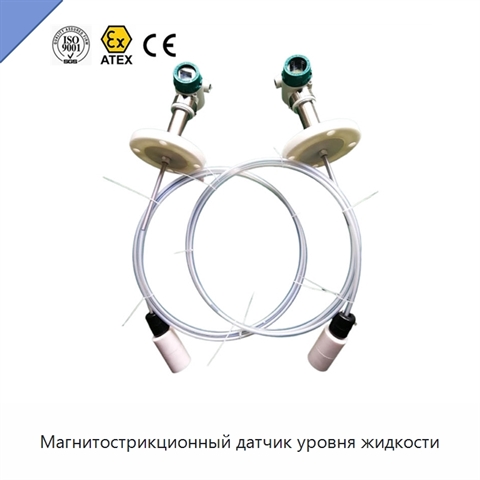

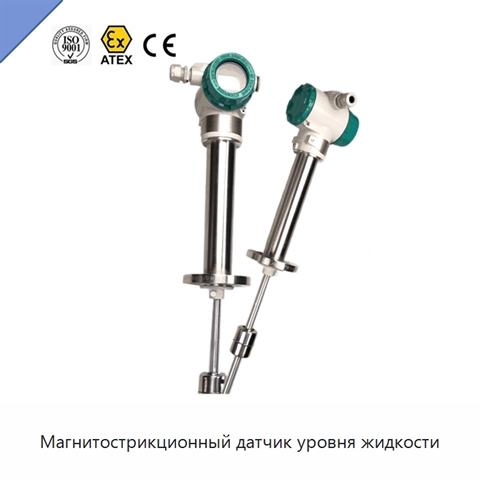

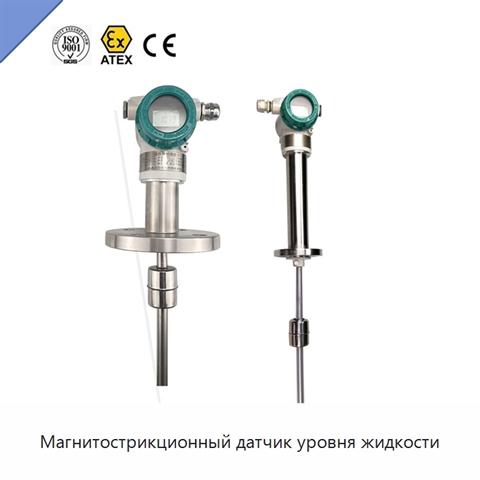

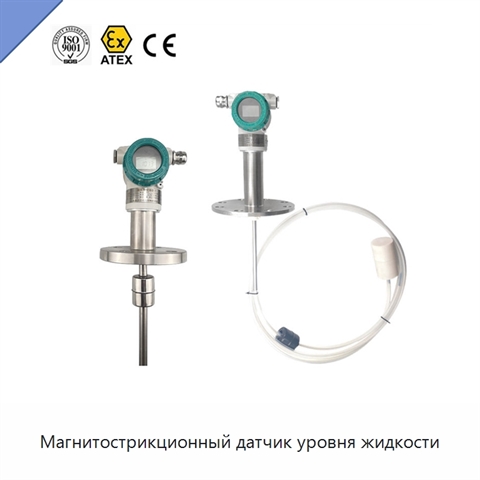

Конструкция включает измерительный стержень, электронный блок и магнитный поплавок. Жесткий стержень имеет диапазон измерения 150–7000 мм, а гибкий стержень рассчитан на диапазон до 20 000 мм. Точность составляет 0,1 % полной шкалы, погрешность линейности — менее ±0,05 % полной шкалы, повторяемость — лучше ±0,002 % полной шкалы. Для диапазона менее 300 мм погрешность не превышает 150 мкм. Выходные сигналы включают 4–20 мА, 0–5 В, 0–10 В, ±5 В и ±10 В; допустимая нагрузка токового выхода составляет не более 500 Ом, а минимальная нагрузка контроллера для выходов 0–5 В и 0–10 В — 5 кОм. Питание осуществляется постоянным током напряжением 24 В с допуском ±2,4 В. Потребляемый ток не превышает 50 мА, пульсация выхода — 20 мВ. Рабочая температура электронной части составляет от −30 до +80 °C, стержня — от −30 до +110 °C. Мертвые зоны гибкого стержня составляют 100 мм сверху и 300 мм снизу, жесткого — 51 и 36 мм соответственно. Возможны резьбовая установка, установка с разъемом, позиционирующим кольцом или подвесом. Степень защиты — IP65.
