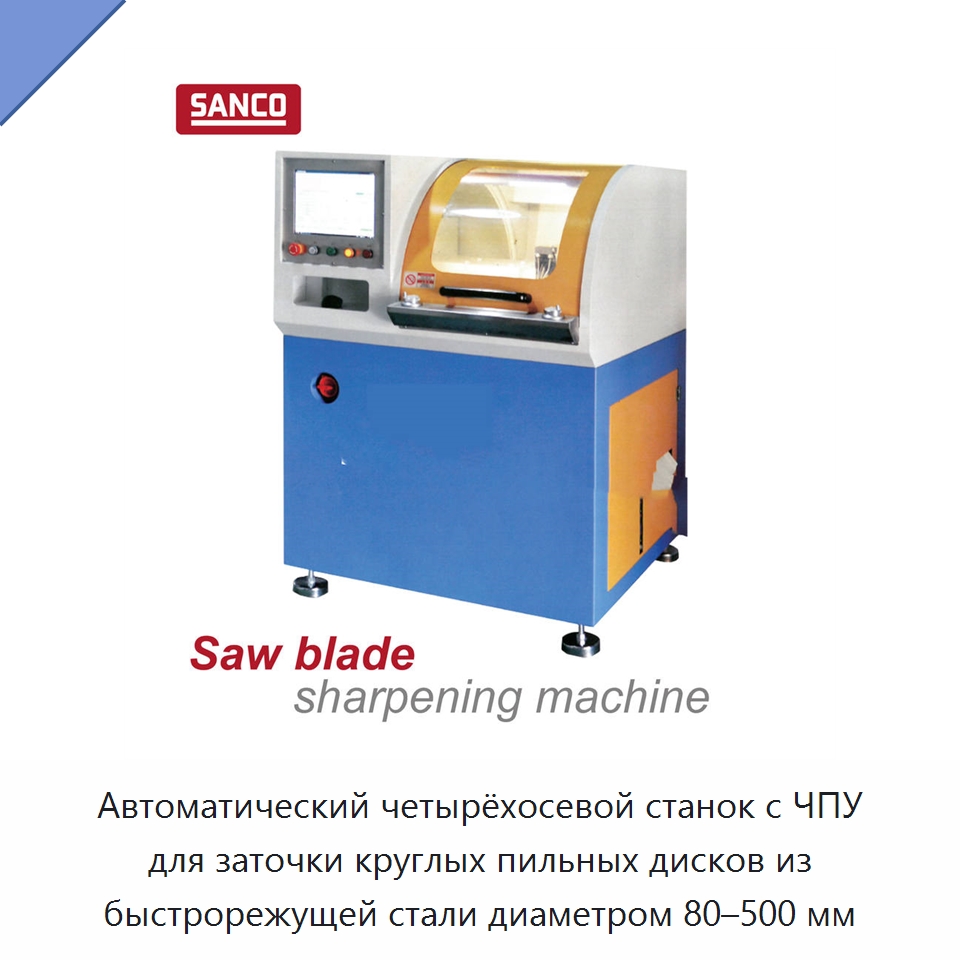

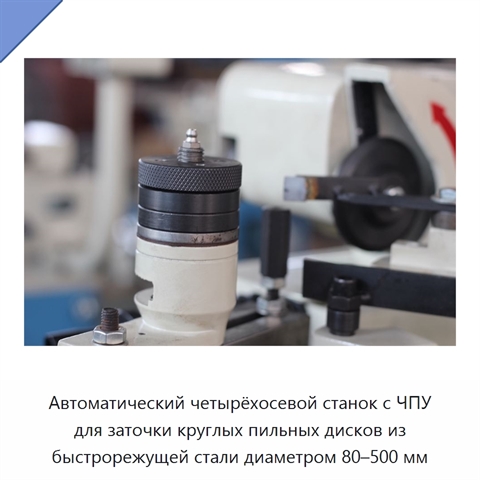

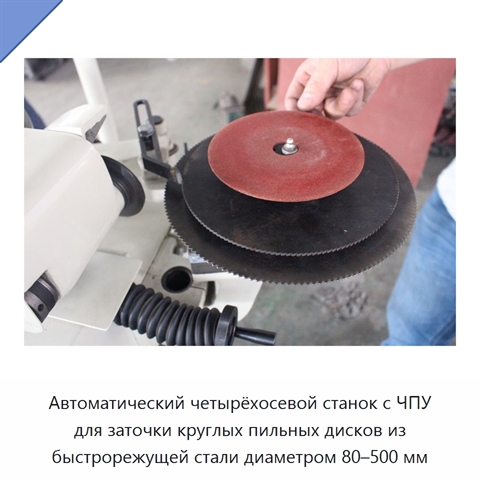

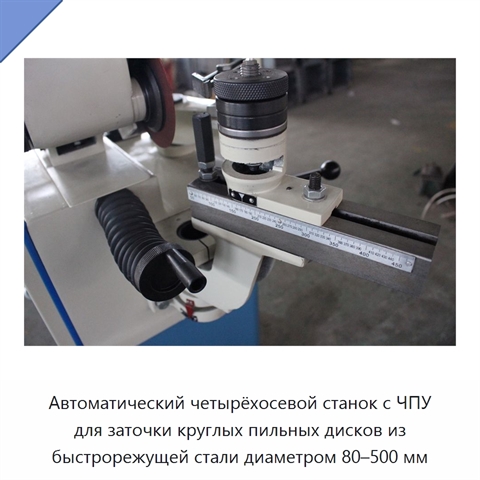

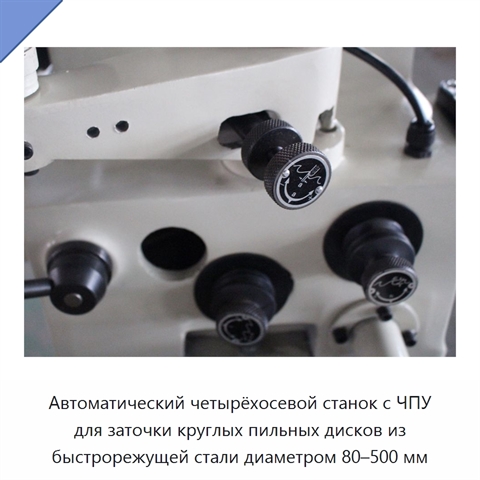

Автоматический четырёхосевой станок с ЧПУ для заточки круглых пильных дисков из быстрорежущей стали диаметром 80–500 мм

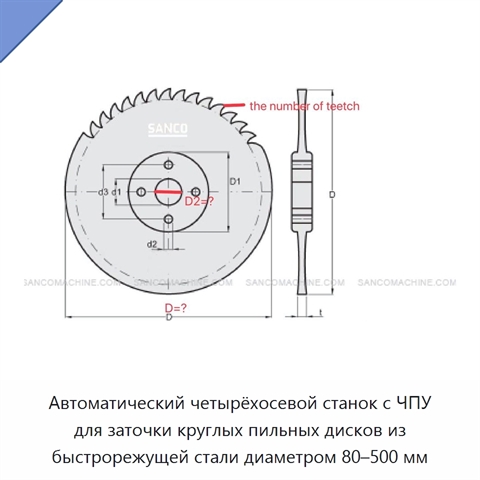

Автоматический четырёхосевой станок с ЧПУ предназначен для заточки и шлифования круглых пильных дисков из быстрорежущей стали. Оборудование обрабатывает диски наружным диаметром от 80 до 500 мм и толщиной менее 3,5 мм; автоматическое снятие фаски выполняется в диапазоне диаметров 170–450 мм. Поддерживаются диски с числом зубьев от 10 до 600. Станок формирует треугольные и дуговые зубья, чередующиеся высокие и низкие зубья, а также зубья с переменным шагом. Точность переднего и заднего углов составляет ±1,0°, глубины зуба и радиуса — ±0,1 мм. Угол резания регулируется от 0,01° до 30°, скорость обработки составляет 2–60 зубьев в минуту. Применяется шлифовальный круг наружным диаметром 200 мм, с посадочным отверстием 32 мм и толщиной 1–3 мм; рабочая частота вращения находится в пределах 4500–6000 об/мин. На трёх линейных осях установлены направляющие и шарико-винтовые передачи, четвёртая ось оснащена редуктором, а все четыре оси имеют сервопривод. Система удаления шлама с магнитной сепарацией имеет подачу 60 л/мин. Мощность водостойкого двигателя шпинделя составляет 5,5 кВт, суммарная потребляемая мощность — 8 кВт. Габариты оборудования — 1100 × 1400 × 1800 мм, масса — 600 кг.
