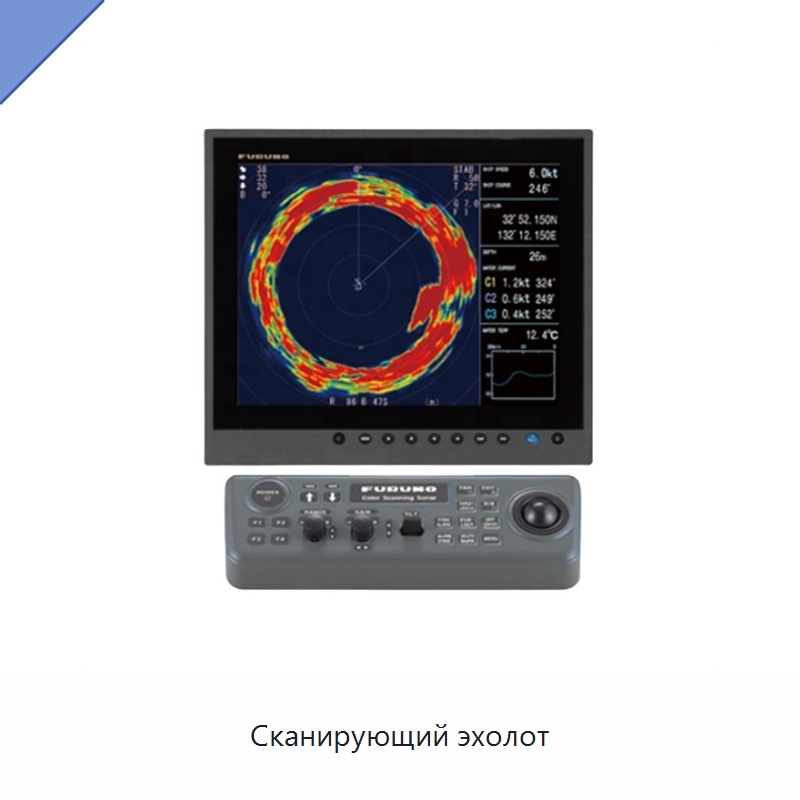

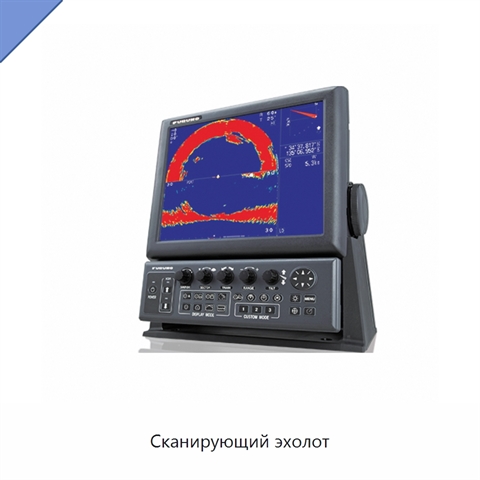

Сканирующий эхолот

Система выполняет круговое сканирование и выводит на экран рыболовные и навигационные данные при подключении соответствующих датчиков. Четыре программируемые функциональные клавиши позволяют быстро настраивать работу под условия ловли или выбранную функцию. В зависимости от исполнения рабочая частота составляет 85 кГц либо выбирается из значений 60, 88, 150, 180 и 240 кГц. Диапазон одного исполнения задается значениями 50, 85, 100, 200, 250, 300, 350, 400, 450, 500, 600, 800, 1000, 1200 и 1600 м, а другого составляет 10–2400 м с 15 ступенями. Доступны цветные ЖК-дисплеи с диагональю 15 дюймов или 12,1 дюйма; разрешение каждого варианта — 1024 × 768 пикселей. Для эхосигнала можно выбрать 32, 16 или 8 цветов, а для фона выбираются три цвета. Выходная мощность приемопередающего блока составляет от 0,8 до 1,5 кВт в зависимости от частоты. Аудиовыход имеет мощность 2 Вт при сопротивлении 8 Ом, частота аудиосигнала — 0,9–1,2 кГц при использовании внешнего динамика. Подъем или опускание корпусного блока занимает 30 с при ходе 400 мм и 20 с при ходе 250 мм. Питание в разных исполнениях осуществляется от источника постоянного тока 12–24 В либо от сети переменного тока 115/230 В с частотой 50–60 Гц. Степень защиты дисплейного и управляющего блоков — IP55, приемопередающего и корпусного блоков — IP22.
