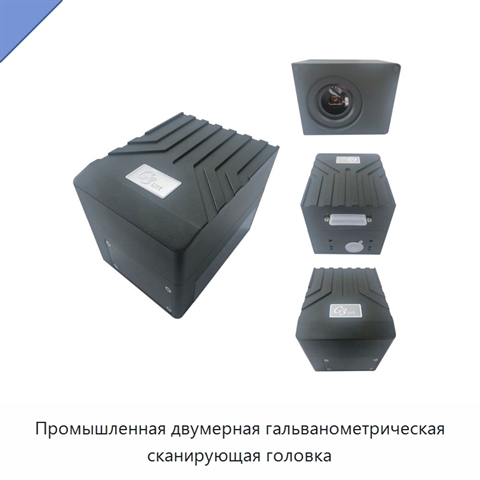

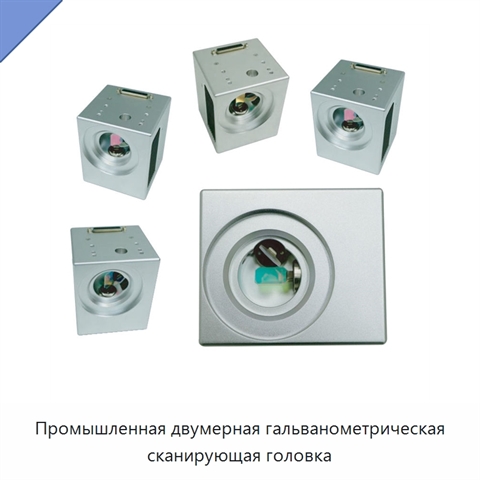

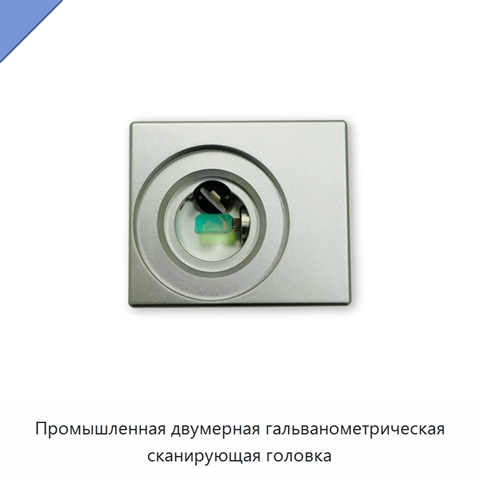

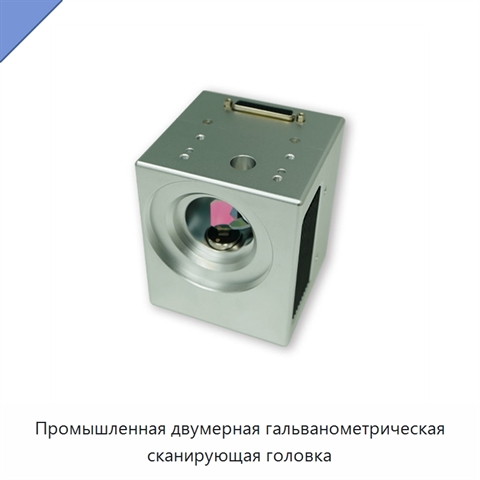

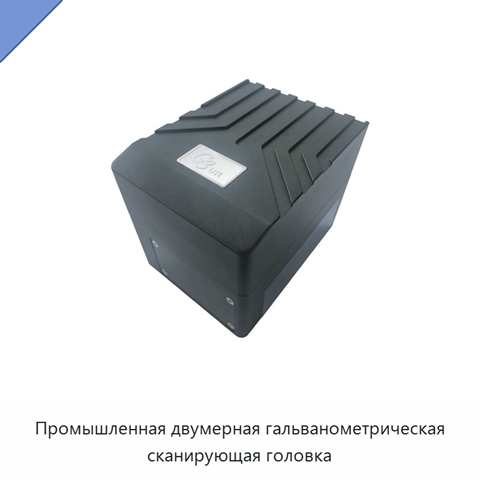

Промышленная двумерная гальванометрическая сканирующая головка

Промышленная двумерная гальванометрическая сканирующая головка имеет три исполнения. Во всех исполнениях входной диаметр равен 10 мм, угол сканирования — ±0,35 рад, а повторяемость — менее 2 мкрад. Скорость маркировки в первом, втором и третьем исполнениях составляет соответственно 5000, 10000 и 8000 мм/с; скорость позиционирования — 10000, 16000 и 15000 мм/с; погрешность слежения — 0,2, 0,11 и 0,11 мс. Для 1 % полной шкалы время составляет 0,32, 0,26 и 0,26 мс, а для 10 % — 1,2, 0,62 и 0,62 мс соответственно. Дрейф коэффициента усиления у первого исполнения составляет менее 150 млн⁻¹/К, у двух остальных — менее 100 млн⁻¹/К; дрейф смещения — менее 50 мкрад/К и менее 25 мкрад/К соответственно. За 8 часов дрейф в трёх исполнениях остаётся ниже 0,2, 0,15 и 0,1 мрад; нелинейность у первых двух составляет менее 1 %, у третьего — менее 0,4 %. Поддерживаются длины волн 10600, 1064, 532 и 355 нм. Для первых двух исполнений требуется питание ±15 В постоянного тока при 3 А, для третьего — ±15 В постоянного тока при 5 А. Масса трёх исполнений составляет 1800, 1800 и 2100 г соответственно, рабочая температура каждого — 25 ± 10 °С.
