Артикул: 120-984
Модель: НЮА-34-4
Секция: Дополнительная

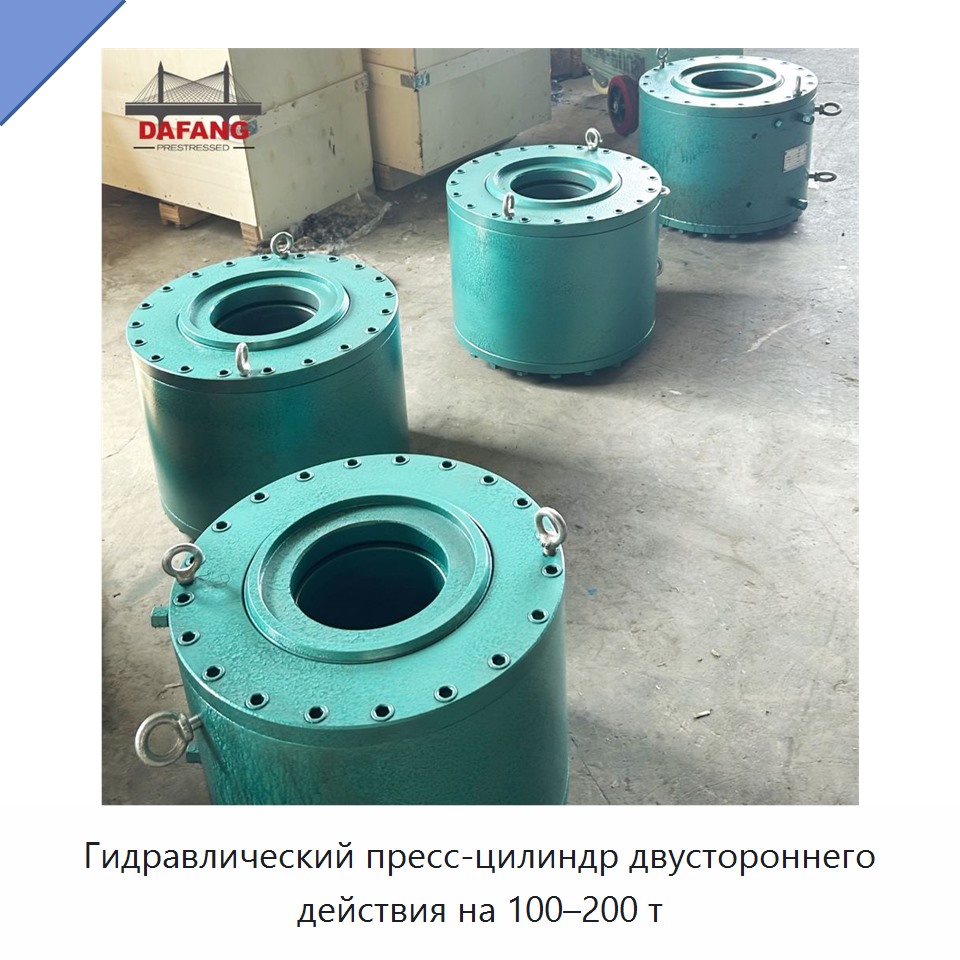

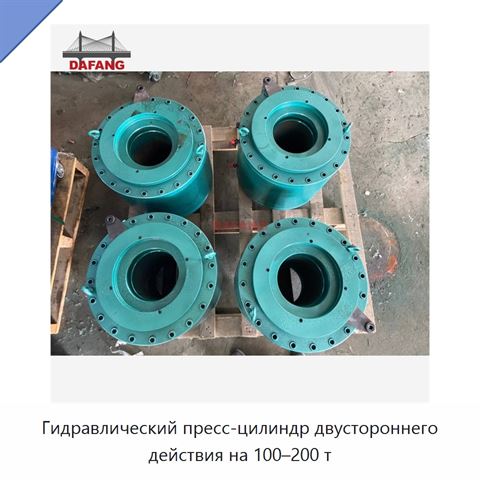

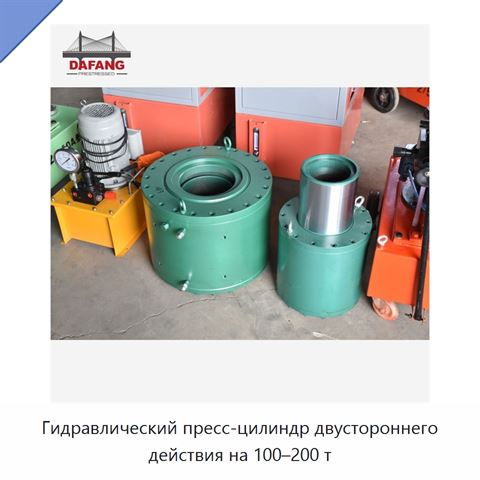

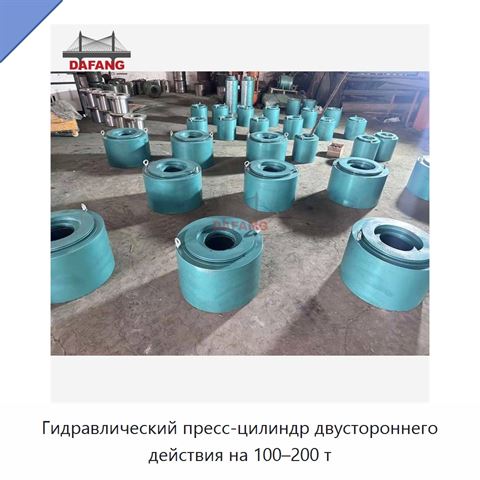

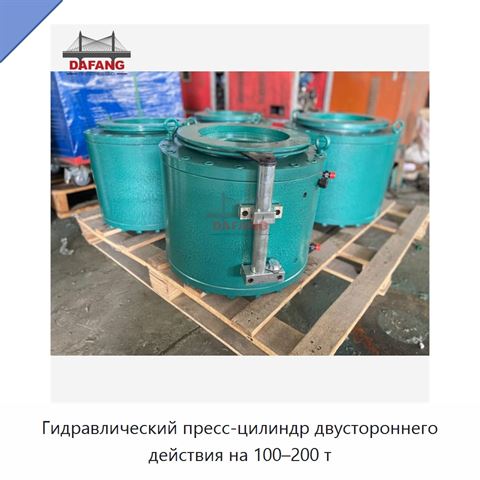

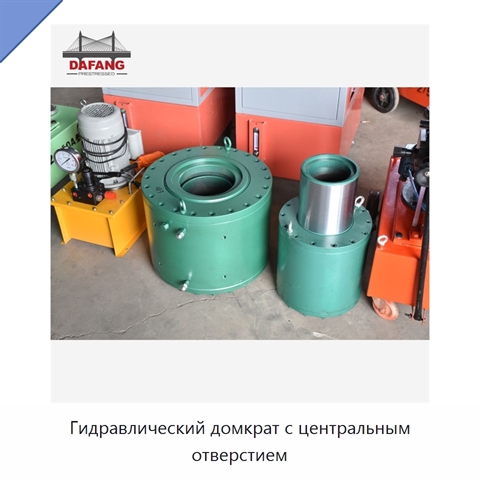

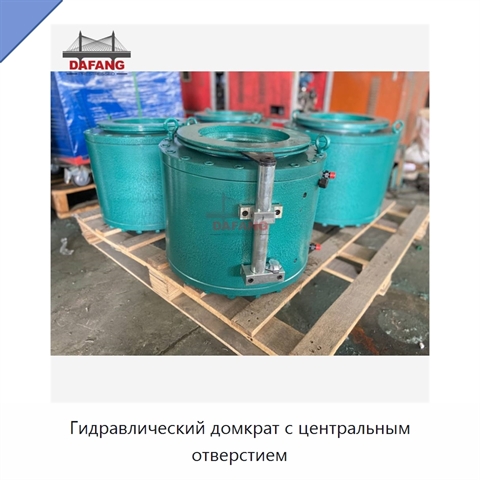

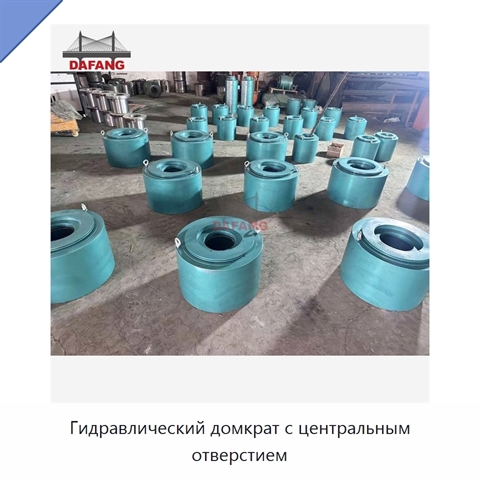

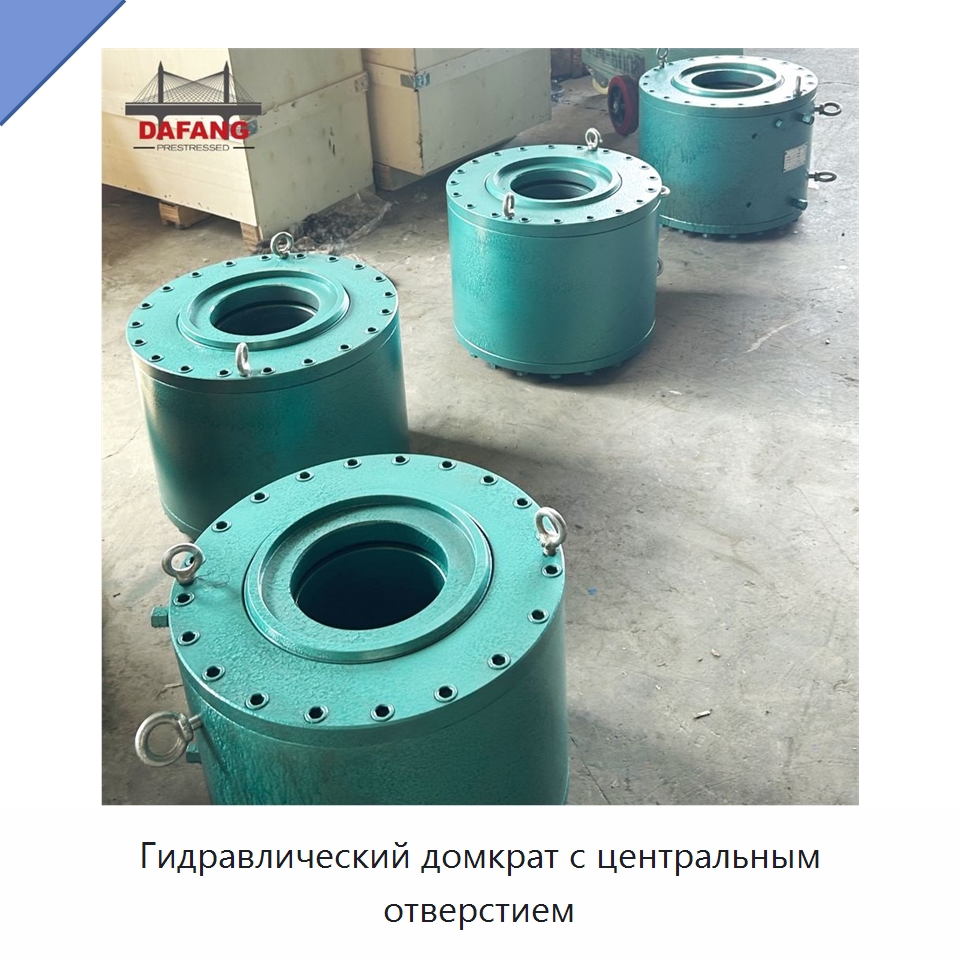

Гидравлический пресс-цилиндр двустороннего действия на 100–200 т
Гидравлический пресс-цилиндр двустороннего действия изготовлен из высокопрочной углеродистой стали и имеет полую конструкцию с центральным отверстием. Герметизирующая система рассчитана на работу под давлением гидравлического масла. Укороченная осевая длина уменьшает требуемую резервную длину предварительно напряжённых прядей в зоне анкеровки, снижая расход прядей при натяжении.
Цилиндр применяется для предварительного и последующего натяжения стальных прядей с использованием соответствующих анкеровочных приспособлений. Исполнения имеют номинальную грузоподъёмность от 75 до 500 т и развивают тяговое усилие от 750 до 5000 кН. Диаметр центрального отверстия составляет от 63 до 193 мм, номинальное давление масла — от 46 до 55 МПа, а число одновременно натягиваемых прядей — от 3 до 24. Максимальная высота составляет 408 мм. Конструкция обеспечивает удобство подготовки к работе и подъёма при операциях натяжения.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический пресс-цилиндр двустороннего действия
Гидравлический пресс-цилиндр двустороннего действия применяется для предварительного и последующего натяжения стальных прядей в конструкциях с анкеровкой.
Характеристики НЮА-34-4
Модель (по базе 91Т)НЮА-34-4
Материалуглеродистая сталь
Максимальная высота408 мм
Источник питаниягидравлический
Типгидравлический домкрат
Диаметр центрального отверстия63–193 мм
Конструкцияполая, с центральным отверстием
Максимальное количество натяжных прядей3–24 пряди
Номинальная грузоподъемность75, 100, 110, 120, 150, 200, 250, 300, 350, 400, 450, 500 т
Номинальное давление масла46–55 МПа
Площадь поршня15072–97202
Принцип действиядвустороннего действия
Тяговое усилие750–5000 кН
Ход200 мм
Люди, которые искали Гидравлический пресс-цилиндр двустороннего действия, также смотрели:
+6 фотоТяжёлый электрический автоматический пресс 100 т для мастерской
Модель: РИК-2
- Тип привода
- электрический
- Отчёт об испытаниях оборудования
- предоставляется
- Режим работы
- автоматический
- Усилие прессования
- 100 т
- Видео выходного контроля
- предоставляется
Электрический автоматический пресс с усилием 100 т предназначен для выполнения прессовых операций в мастерской. Значение 100 т указывает на усилие прессования, предусмотренное для этой машины. Электрический тип исполнения и автоматический режим относятся к способу её работы при создании усилия. Прес

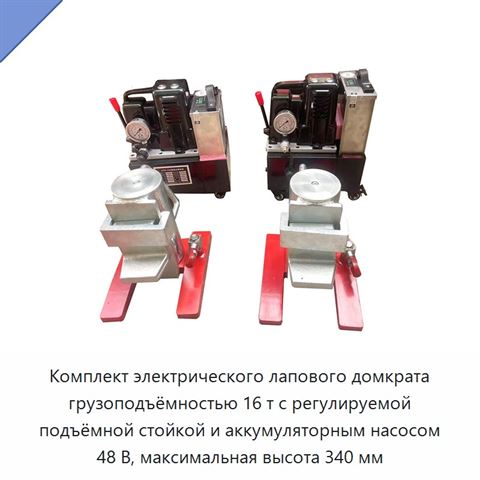

+6 фотоКомплект электрического лапового домкрата грузоподъёмностью 16 т с регулируемой подъёмной стойкой и аккумуляторным насосом 48 В, максимальная высота 340 мм
Модель: ЛА-75
- Подъёмная стойка
- регулируемая
- Грузоподъемность
- 16 т
- Материал
- металл
- Максимальная высота
- 340 мм
- Источник питания
- электрический
Комплект включает электрический лаповый домкрат, регулируемую подъёмную стойку и аккумуляторный насос напряжением 48 В. Домкрат предназначен для контролируемого подъёма тяжёлых грузов с опорой на рабочую лапу. Регулируемая стойка позволяет изменять положение опоры в процессе установки и подъёма. Мет
+5 фотоТрехкоординатный гидравлический домкрат для перемещения грузов
Модель: АПФ-8-1
- Adjustable load range
- 100–6000 т
- Диаметр цилиндра
- 80 / 100 / 150 мм
- Electric pumping station power
- 0,5 / 0,75 / 1,5 / 2,2 / 3,0 / 4,0 / 5,5 кВт
- Соединение гидравлического шланга
- Быстроразъемное соединение
- Высота установки
- 325–785 мм
Трехкоординатный гидравлический домкрат предназначен для точного подъема и смещения тяжелых конструкций по трем координатам. Система включает опорное основание, два горизонтальных домкрата для перемещений по осям X и Y, вертикальный домкрат по оси Z, насос и гидравлические рукава. Вертикальный домкр

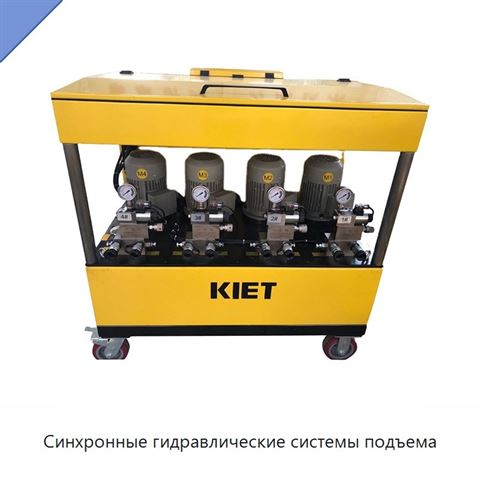

+6 фотоСинхронные гидравлические системы подъема
